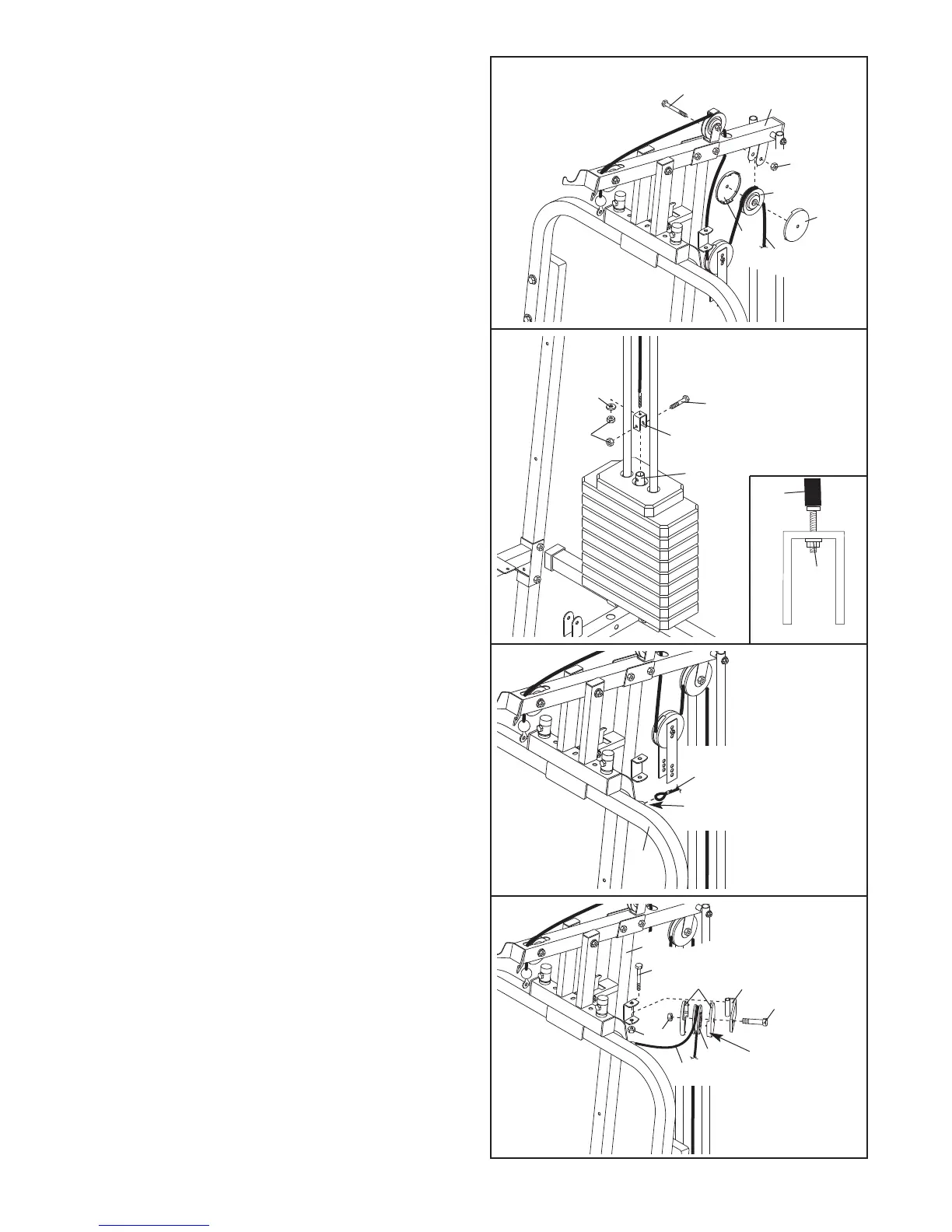

16. Finden Sie das Druckkabel (49). Schieben Sie
das Kabel auf den Haken am linken Arm (7).
17. Befestigen Sie den Rollenarm (38) an die Säule
(3) mit einem M10 x 78mm Bolzen (54) und einer
M10 Nylon-Verschlussmutter (68).
Ziehen Sie die
Nylon-Verschlussmutter noch nicht ganz an;
der Rollenarm muss sich leicht bewegen kön
-
nen.
W
inden Sie das Druckkabel (49) über eine 90mm
Rolle (34). Befestigen Sie die Rolle und ein Paar
Rollendeckungen (35) an die gezeigte Seite eines
Rollenarms (38) mit einem M10 x 52mm Bolzen
(52) und einer M10 Nylon-V
erschlussmutter (68).
Achten Sie darauf, dass sich die groflen
Laschen an den Rollendeckungen in der
gezeigten Position befinden.
15. Befestigen Sie das hohe Kabel (50) mit einer M8
Nylon-Verschlussmutter (69) und einer M8
Unterlegscheibe (71) an der kleine “U”-Klammer
(11). Anmerkung: Ziehen Sie die Verschlus-
smutter noch nicht fest an; sie sollte nur zwei
Umdrehungen auf dem Ende des Kabels ein-
gedreht sein, wie gezeigt in der eingesetzten
Zeichnung.
Befestigen Sie die kleine “U”-Klammer (11) mit
einem M8 x 42mm Bolzen (60) und einer M8
Nylon-Verschlussmutter (69) am Gewichtsrohr
(12).
Ziehen Sie die Verschlussmutter nicht zu
fest an; das Gewichtsrohr muss sich leicht
drehen können in der "U"-Klammer.
14. Winden Sie das hohe Kabel (50) über eine 90mm
Rolle (34). Befestigen Sie die Rolle und ein Paar
R
ollendeckungen (35) an die Klammer auf dem
oberen Rahmen (4) mit einem M10 x 52mm
B
olzen (52) und einer M10 Nylon-Verschlussmut-
ter (68). Achten Sie darauf, dass sich die klei-
nen Laschen an den Rollendeckungen unten
befinden.
68
50
34
35
35
4
52
14
11
71
60
69
12
15
7
54
3
35
34
68
16
17
50
69
49
Haken
49
38
52
Große
Laschen
