11

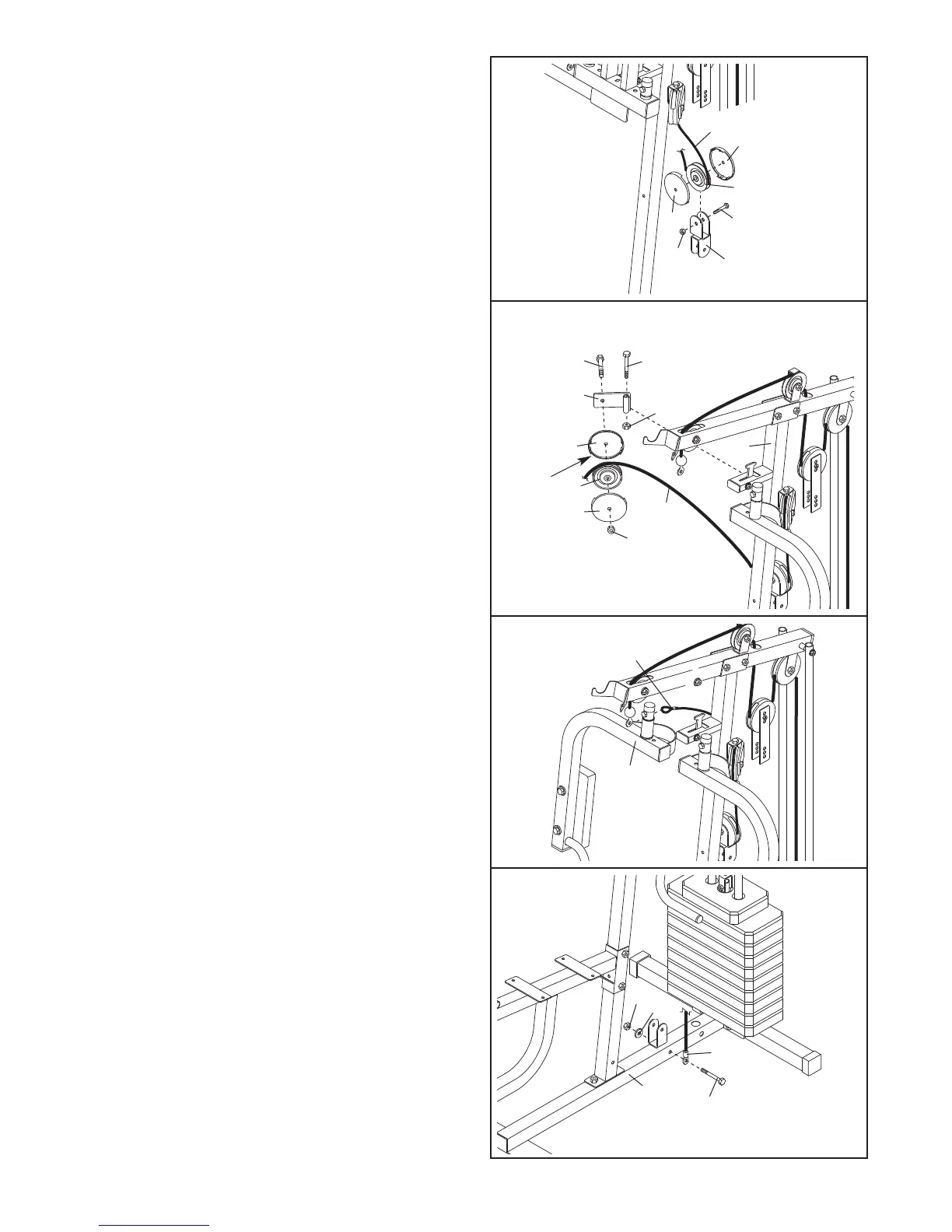

19. Befestigen Sie den Rollenarm (38) an die Säule
(3) mit einem M10 x 78mm Bolzen (54) und einer
M10 Nylon-Verschlussmutter (68).
Ziehen Sie die
Nylon-Verschlussmutter noch nicht ganz an;
der Rollenarm muss sich leicht bewegen kön-
nen.
Winden Sie das Druckkabel (49) über eine 90mm
Rolle (34). Befestigen Sie die Rolle und ein Paar
Rollendeckungen (35) an die gezeigte Seite eines
Rollenarms (38) mit einem M10 x 52mm Bolzen
(52) und einer M10 Nylon-Verschlussmutter (68).
Achten Sie darauf, dass sich die groflen
Laschen an den Rollendeckungen in der
gezeigten Position befinden.
18. Winden Sie das Druckkabel (49) unter eine
90mm Rolle (34). Befestigen Sie die Rolle und
e
in Paar Rollendeckungen (35) an die
Doppelausgleich-“U”-Klammer (42) mit einem
M
10 x 52mm Bolzen (52) und einer M10 Nylon-
Verschlussmutter (68). Achten Sie darauf, dass
sich die kleinen Laschen an den
Rollendeckungen oben befinden.
34
52
68
4
9
35
42
35
18
35
49
52
38
68
68
Große
Laschen
3
54
34
35
19
20. Schieben Sie das Ende des Druckkabels (49) auf
den Haken am rechten Arm (6).
49
6
20
21. Finden Sie das kurze Kabel (47). Befestigen Sie
die Öse am Kabel an die Basis (1) mit einem M10
x 70mm Bolzen (57), einer M10 Unterlegscheibe
(70) und einer M10 Nylon-Verschlussmutter (68).
Ziehen Sie die Nylon-V
erschlussmuttern noch
nicht fest.
57
70
68
47
1
21
