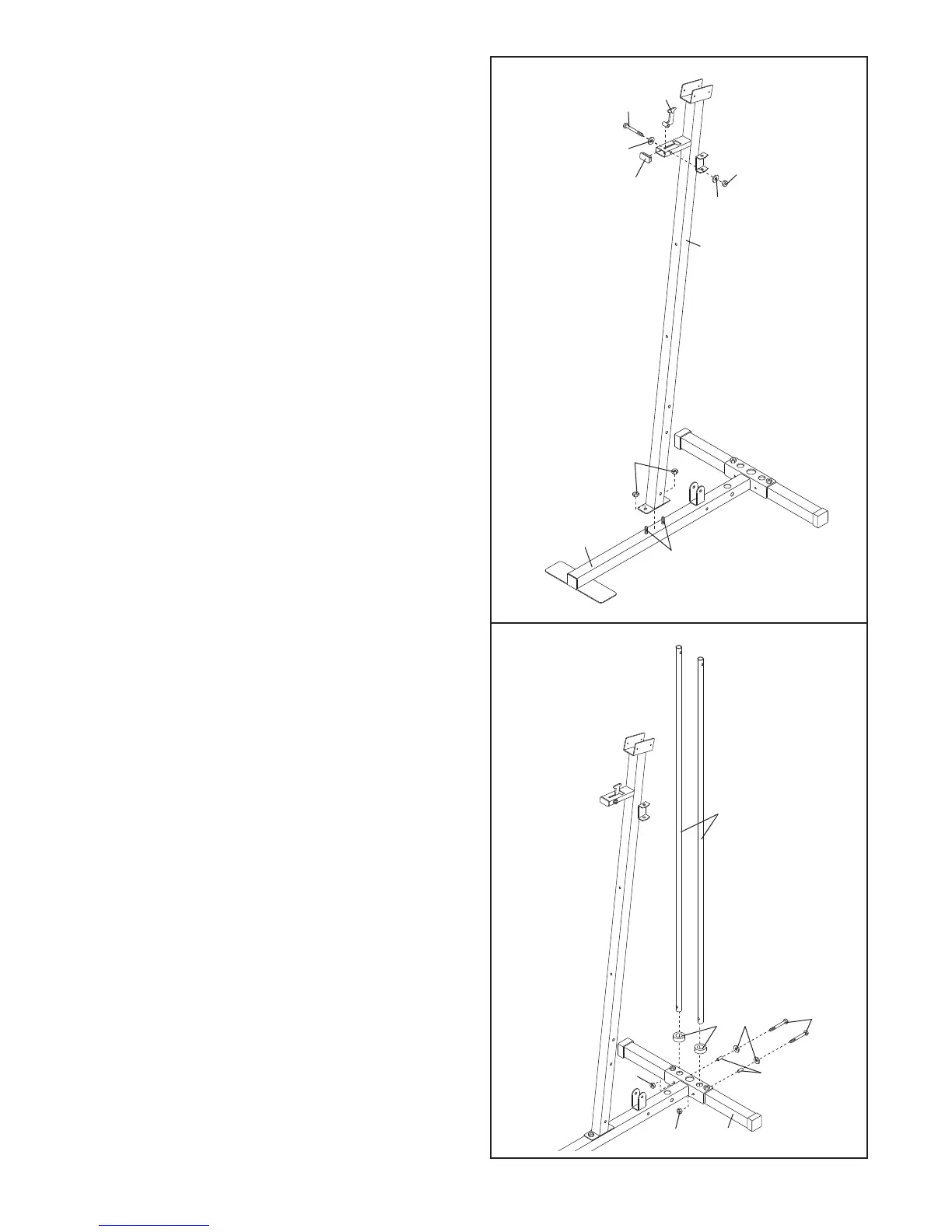

2. Befestigen Sie die Säule (3) an die Basis (1) mit
den zwei M8 x 63mm Einsteckbolzen (58) und
z
wei M8 Nylon-Verschlussmuttern (69). Z
iehen
Sie die Verschlussmuttern noch nicht fest an.
Drücken Sie eine 25mm x 50mm Innenkappe (25)
in die Röhre auf der Säule (3). Befestigen Sie das
Druckrahmenschloss (39) an die Säule mit einem
M8 x 63mm Bolzen (66), zwei M8
Unterlegscheiben (71) und einer M8 Nylon-
Verschlussmutter (69). Ziehen Sie die Nylon-
Verschlussmutter noch nicht ganz an; das
Druckrahmenschloss muss sich leicht bewe-
gen können.
2
3
1
17
37
70
57
2
68
68
10
7
1
69
66
71
3
25
58
39
69
3. Setzen Sie zwei Gewichtsstoßstück (17) über die
gezeigten Löcher im Stabilisator (2). Führen Sie
zwei Gewichtsführungen (10) in die selben
Löcher ein. Sichern Sie die Gewichtsführungen
ab mit zwei M10 x 70mm Bolzen (57), zwei M10
Unterlegscheiben (70), zwei M10 x 12,5mm
Abstandsstücken (37) und zwei M10 Nylon-
Verschlussmuttern (68).
Ziehen Sie die Nylon-Verschlussmuttern (68,
69), die in Schritte 1 und 3 benutzt wurden,
fest an.
