Weider 8950 - Page 7

7
24
8
57
3
68
6

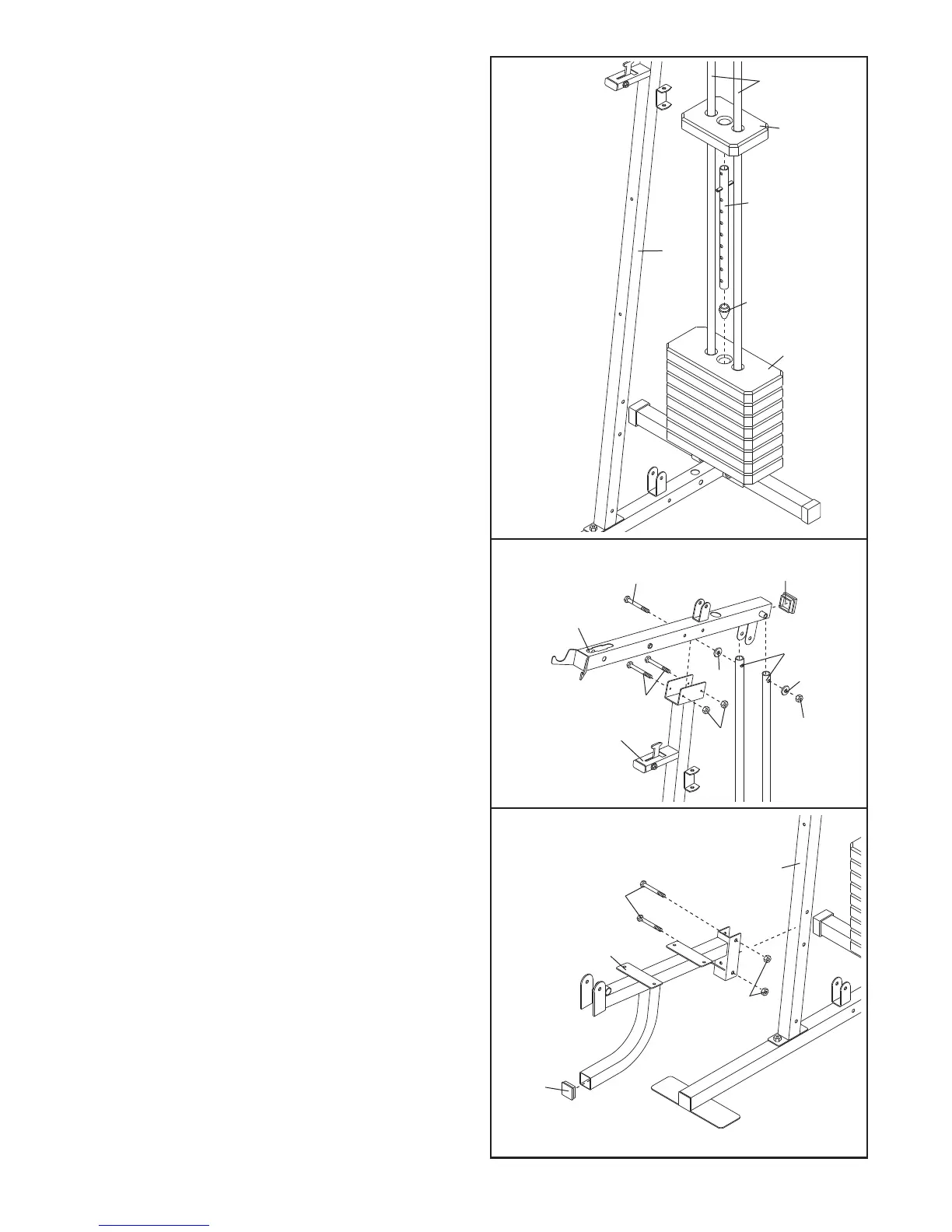

6. Drücken Sie eine 45mm quadratische Innenkappe
(24) in das Ende des Sitzrahmens (8).
Befestigen Sie den Sitzrahmen (8) an die Säule
(3) mit zwei M10 x 70mm Bolzen (57) und zwei
M10 Nylon-Verschlussmuttern (68).
10
68
70
70
63
69
62
26
3
4
5
4
14
3
12
15
10
13
4. Schieben Sie acht Gewichte (15) auf die
Gewichtsführungen (10), mit dem Schlitz für den
G
ewichtsstift (nicht gezeigt) nach unten und auf
der von der Säule (3) wegweisenden Seite.
Führen Sie das Gewichtsrohrstoßstück (13) unten
in das Gewichtsrohr (12) ein. Führen Sie das
Gewichtsrohr in die Gewichte (15) ein.
Schieben Sie das oberste Gewicht (14) auf die
Gewichtsführungen (10).
5. Drücken Sie eine 50mm quadratische
Innenkappe (26) in den oberen Rahmen (4).
Befestigen Sie den oberen Rahmen (4) an die
Säule (3) mit zwei M8 x 68mm Bolzen (63) und
zwei M8 Nylon-Verschlussmuttern (69). Ziehen
Sie die Verschlussmuttern noch nicht fest an.
Befestigen Sie den oberen Rahmen (4) zwischen
den Gewichtsführungen (10) mit einem M10 x
155mm Bolzen (62), zwei M10 Unterlegscheiben
(70) und einer M10 Nylon-Verschlussmutter (68).
Ziehen Sie die Nylon-Verschlussmuttern (68,
69), die in Schritte 2 und 5 benutzt wurden,
fest an.
