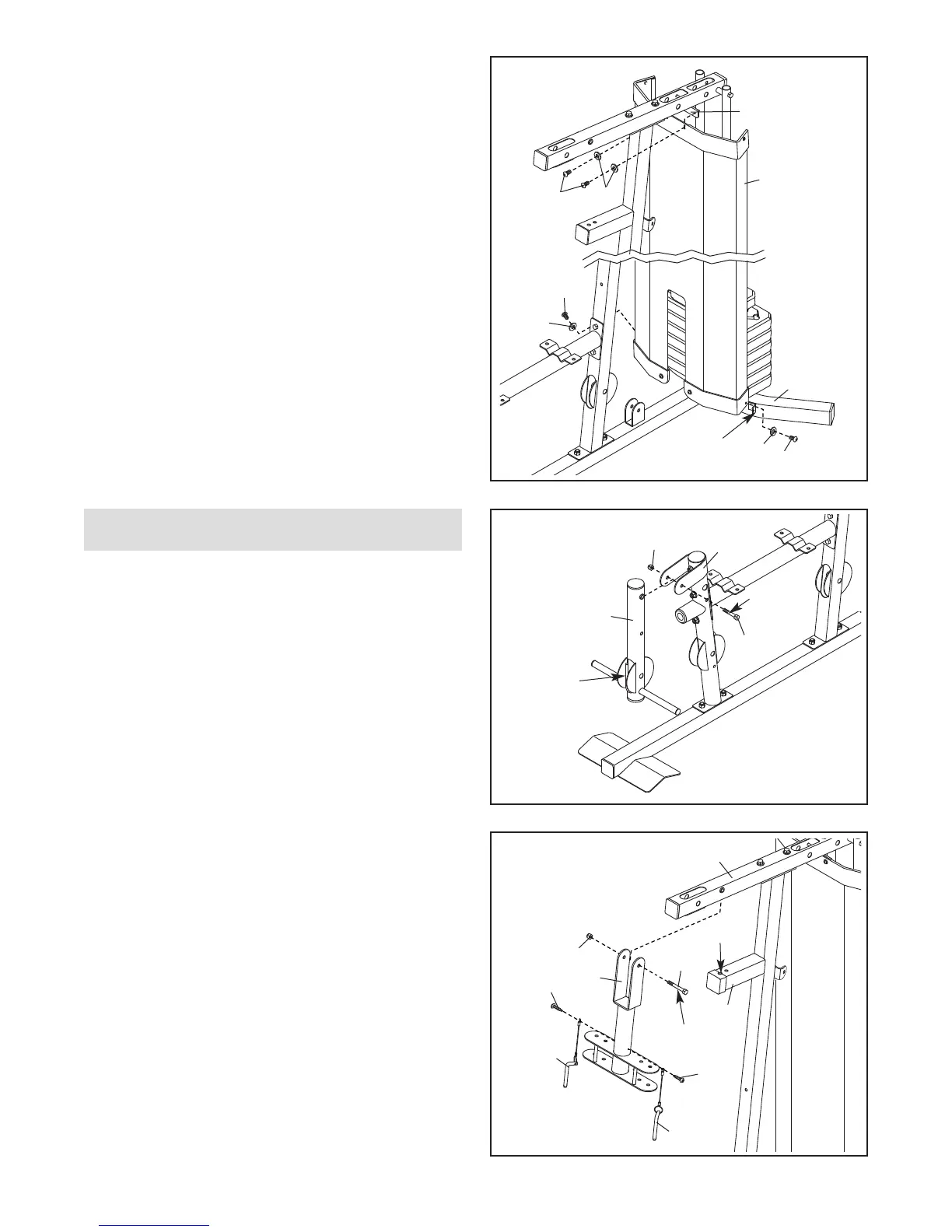

8. Fije la Cubierta (17) a la Armadura Superior (4)
con dos Tornillos de M6 x 16mm (62) y dos
Arandelas de M6 (82). No apriete los Tornillos
t
odavía.
F
ije la Cubierta (17) a los soportes en el
Estabilizador (2) con dos Tornillos de M6 x 16mm
(62) y dos Arandelas de M6 (82). Asegúrese de
que los soportes estén dentro de la Cubierta.
Apriete los cuatro Tornillos usados en este
paso.
9. Engrase un Perno de M10 x 77mm (79). Oriente
la Palanca para las Piernas (8) con el soporte
soldado en el lado que se muestra. Fije la
Palanca para las Piernas a la Pata Delantera (7)
con el Perno y una Contratuerca de M10 (56). No
apriete demasiado la Contratuerca; la Palanca
para las Piernas debe pivotar fácilmente.
10. Lubrique un Perno de M10 x 77mm (79). Fije la
Armadura de Pivote (5) a la Armadura Superior
(4) con el Perno y una Contratuerca de M10 (56).
No apriete demasiado la Contratuerca; la
Armadura de Pivote debe pivotar fácilmente.
Fije los dos Pasadores del Brazo (40) a la
Armadura de Pivote (5) con dos Tornillos Taladro
de M4 x 20mm (69). Introduzca los Pasadores
del Brazo en los dos orificios del Montante
Vertical (3).
8
6
2
82
1
7
4
62
62
82
82
Soporte
2
9
56
79
Lubrique
Soporte
Soldado
7
8
10
Lubrique
Orficios
5
56
79
69
69
3
40
40
4
Montaje de Brazos
