Weider 8980 I Manual Del Usuario

11

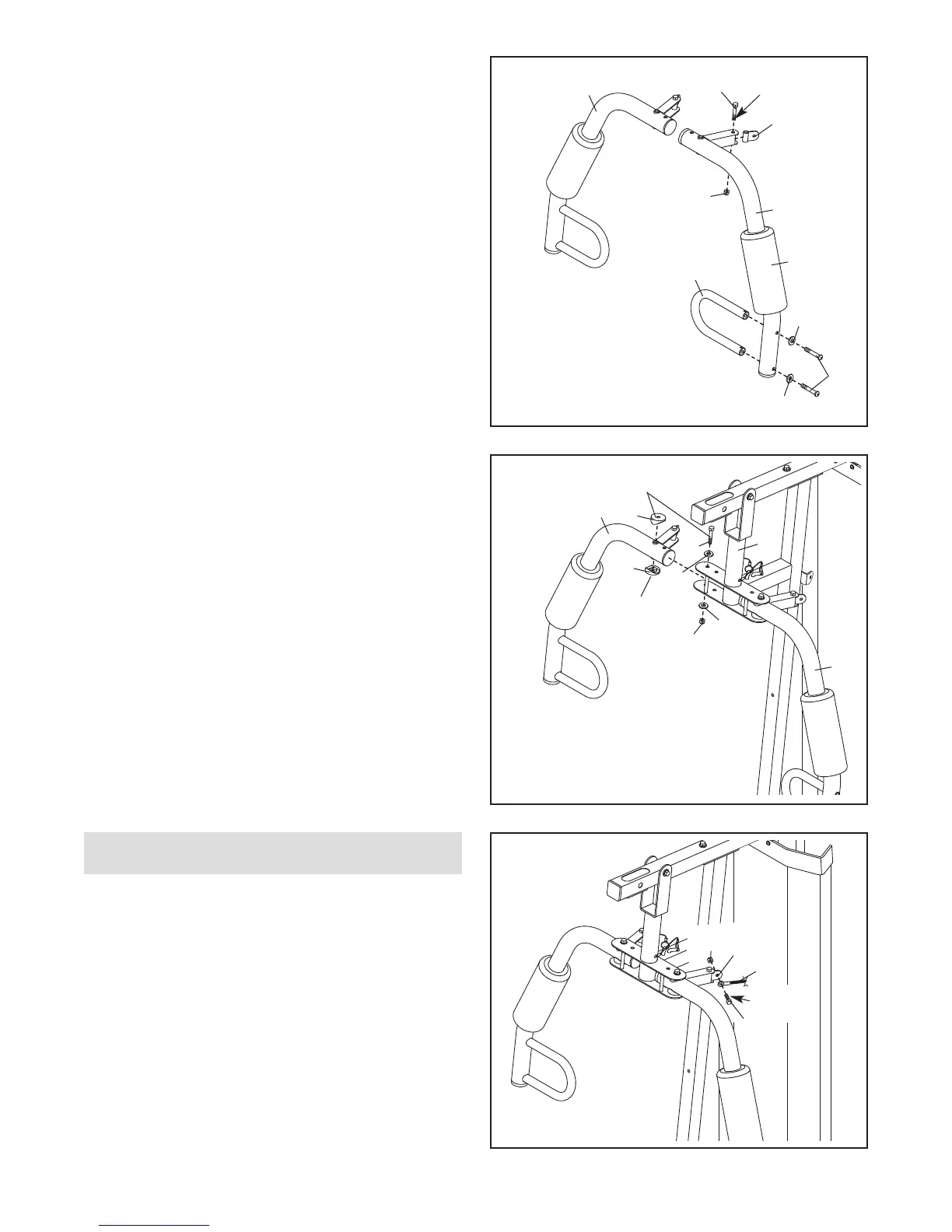

11. Lubrique un Perno de M10 x 51mm (66). Fije un
Pivote del Cable (39) al Brazo Izquierdo (10) con
el Perno y una Contratuerca de M10 (56). No
a
priete demasiado la Contratuerca; el Pivote
de Cable debe pivotar fácilmente.
Moje la parte de adentro de la Almohadilla de
Espuma Grande (42) con agua jabonosa. Deslice
la Almohadilla de Espuma Jabonosa sobre el
Brazo Izquierdo (10).
Fije un Manubrio (11) al Brazo Izquierdo (10) con
dos Tornillos Botón de M10 x 25mm (77) y dos
Arandelas de M10 (57).
Ensamble el Brazo Derecho (9) de la misma
manera.
13. Consulte el DIAGRAMA DE LOS CABLES en la
página 21 para identificar y hacer pasar los
cables.
Identifique el Cable del Brazo (54). Lubrique un
Perno con Collar de M8 x 22mm (65). Fije el
Cable al Pivote del Cable (39) indicado con el
Perno con Collar y una Contratuerca de M8 (58).
Asegúrese de que el extremo del cable pueda
pivotar fácilmente en el Perno con Collar.
12. Engrase un Perno de M10 x 85mm (67) y dos
Bujes del Brazo (44). Fije el Brazo Derecho (9) a
la Armadura de Pivote (5) con el Perno, dos
Arandelas de M10 (57), los dos Bujes del Brazo,
y una Contratuerca de M10 (56). No apriete
demasiado la Contratuerca; el Brazo Derecho
debe pivotar fácilmente.
Una el Brazo Izquierdo (10) con la Armadura
de Pivote (5) de la misma manera.
Montaje de los Cables
58
65
54
39
Lubrique
13
10
9
44
56
57
57
5
67
Lubrique
Lubrique
44
12
11
10
39
57
77
57
6
6
56
9
42
Lubrique
11
