3 Description

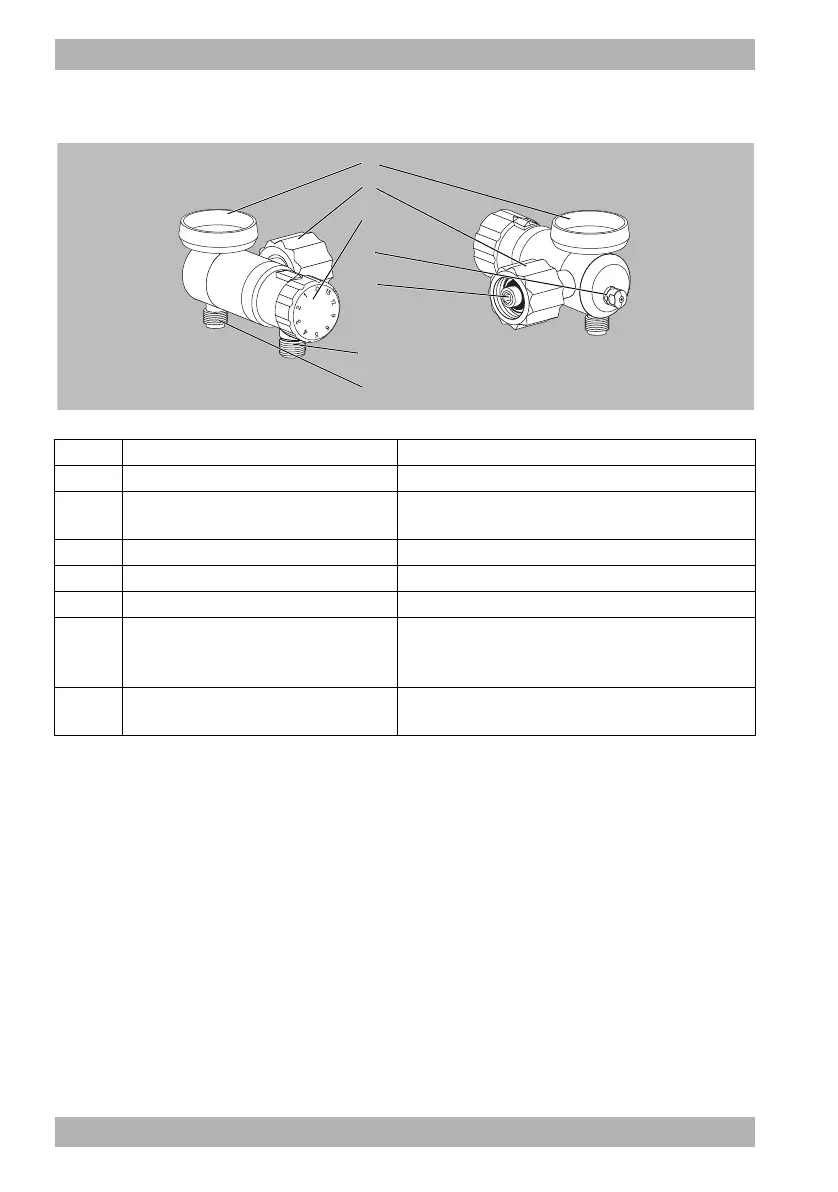

3.1.3 Manodétendeurs dosables par paliers « Fast »
1
2
3
4
5
6
7
N° Désignation Description
1 Indicateur de contenu rotatif Affiche la pression de la bouteille.
2
Boulon de raccordement avec raccord
manuel
Relie le manodétendeur et la bouteille d'oxygène.
3 Molette Sert à régler le débit d'inhalation.
4 Soupape de sûreté Protège contre une forte pression non admissible.
5 Filtre interchangeable Protège contre les saletés venant de l'extérieur.
6
Sortie d'inhalation
(filetage UNF 9/16")
Relie le manodétendeur et les accessoires raccordés
(par ex. lunettes nasales, masques, humidificateurs
intercalés).
7
Sortie de pression
(filetage G 3/8")
Relie le manodétendeur et l'appareil raccordé.
