weinor BiRec MVLED User Manual

BiConnect BiRec MVLED/MLED
Version 4
2020-07-08
Assembly and installation instructions/ Instructions de montage et d’installation
Item number/
We reserve the right to make technical changes/ Sous reserve de modifications techniques
Numéro d’article
116692-0000
Page 17/28
3 Description de l'appareil
3.1 Vue d'ensemble de l'appareil

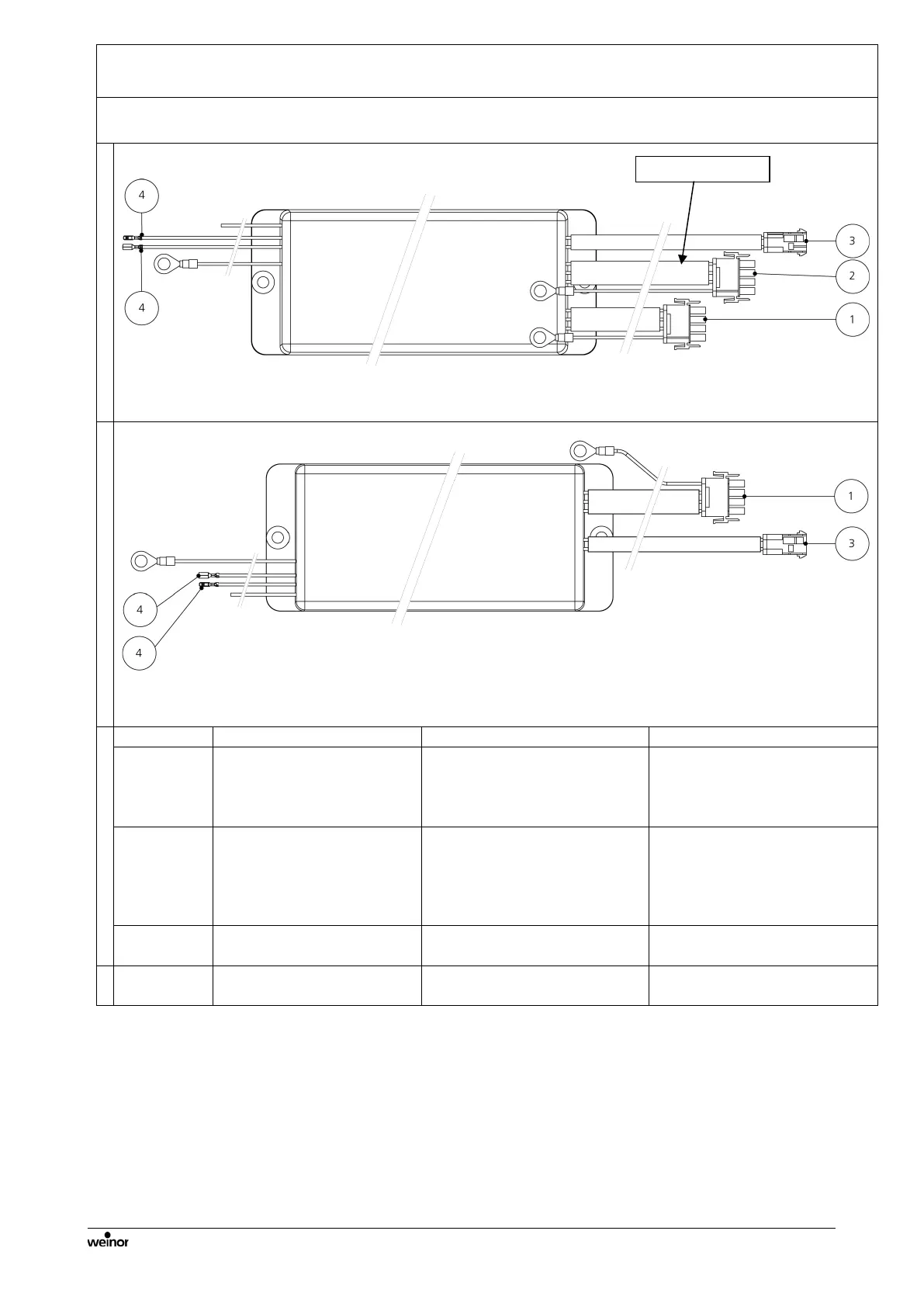

Illustration 1: récepteur radio BiRec MVLED
Illustration 2: récepteur radio BiRec MLED
Pos.
Raccord
Connecteur
Couleur du fil
1
Moteur du store
Douille AMP 4 pôles
Bleu (N)
Noir (HAUT ou BAS)
Brun (HAUT ou BAS)
Vert-jaune (PE)
2
Moteur du Volant Plus
(avec tuyau en tissu
noir ; avec BiRec
MVLED uniquement)
Douille AMP 4 pôles
Bleu (N)
Noir (HAUT ou BAS)
Violet (HAUT ou BAS)
Vert-jaune (PE)
3
Réseau
Connecteur AMP 2 pôles
Bleu (N)
Noir (L)
4
Éclairage
2 fiches plates
Rouge
Noir
tuyau en tissu noir
