Welbach ALPHA 225 - Page 15

DE DE
28

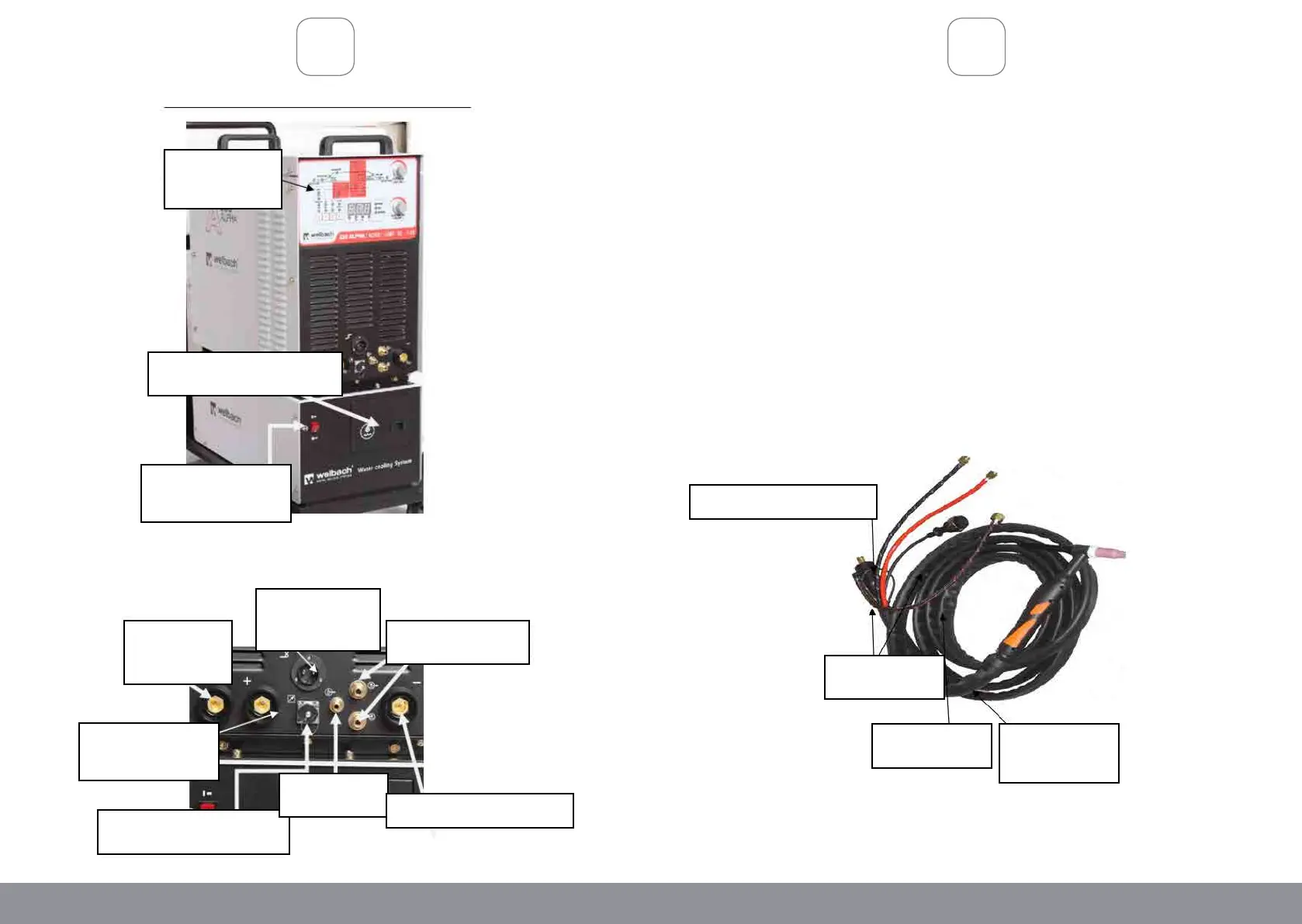

Frontplatte und Brenneranschluss
Bedienfeld
Tür des Wasserkühlungssystems
An-/ Ausschalter
des Wasserkühlers
AC
Massestecker (1)
DC
Massestecker (2)
Anschluss-Fußpedal (4)
Gasausgang (5)
Schweißbrennerkontrolle (7)
Wasserausgang (6)
Stecker für
TIG-Brenner (3)
29
1. AC-Bodenbuchse: Beim AC Schweißen (besonders beim Schweißen von Alumi-
nium), verbinden Sie bitte den Bodenstecker mit der AC Bodenbuchse.
2. DC Bodenbuchse: Beim DC Schweißen (für das Schweißen verschiedener
Stahlsorten), verbinden Sie bitte den Bodenstecker mit der DC Bodenbuchse.
3. TIG Schweißbrennerkabelbuchse: Verbinden Sie den Kabelstecker (3B)
des TIG Schweißbrenners unten mit dieser Buchse.
4. Fernbedienungskontrollbuchse am Fußbrett: Verbinden Sie das
Fernbedienungsfußbrett mit dieser Buchse (nicht mitgeliefert).
5. Gasausgang: Schrauben Sie den Schlauch für den Gasausgang (5B) des Brenners
an diesen Anschluss.
6. Wasserauslass: Bitte verbinden Sie den Wasserauslass des Brenners (5B) an
diese beiden Anschlüsse zur Wasserzirkulation durch den Schweißbrenner
(kann ausgetauscht werden).
7. Brenner-Kontrollbuchse: Verbinden Sie die TIG Schweißbrennerkontrolle
(7B) daran.
Gasauslass (5B)
Wasserausgang (6B)
Kabelstecker (3B) Bedienung der
TIG-Elektrode (7B)
