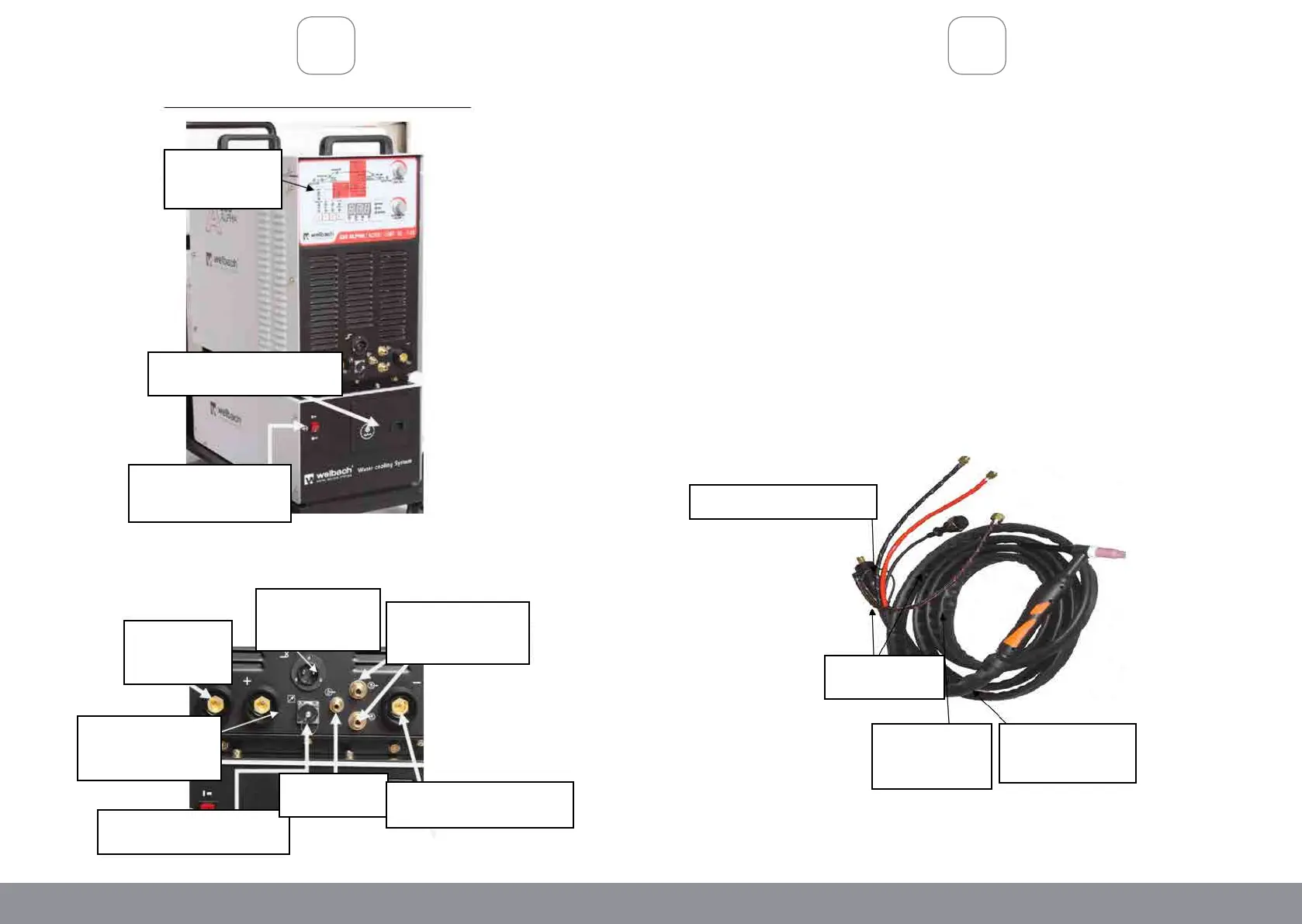

Panneau de commande et raccord de la torche
Panneau de
commande
Porte du système de
refroidissement à l´eau
Interrupteur du système
de refroidissement à l´eau
Raccord du
câble de masse
en AC (1)
Raccord du
câble de masse
en DC (2)
Raccord de la pédale de
commande (4)
Entrée de gaz (5)
Raccord du câble électrique de
contrôle de la torche (7)
Raccord du systéme
de refroidissement à
l´eau (6)
Raccord
d´alimentation la
torche TIG (3)
119
1. Raccord du cable de masse AC: pour souder en courant alternatif (particuli
èrement pour le soudage de l´aluminium) branchez le cable de masse de la torche
à ce raccord
2. Raccord du cable de masse DC: pour souder en courant continu (particuli
èrement pour le soudage des aciers) branchez le cable de masse de la torche à ce
raccord
3. Raccord du cable d´alimentation de la torche TIG: reliez la prise 3B de
la torche TIG à ce raccord
4. Raccord de la pédale de commande: branchez la prise de la pédale de
commande (fournie séparément) sur ce raccord
5. Sortie de gaz: Reliez le tuyau de sortie de gaz de la torche (5B) à ce raccord
6. Raccord du système de refroidissement à l´eau: pour un refroidisse-
ment de la torche à l´eau, reliez la sortie d´eau de la torche (6B) à ces deux rac-
cords
7. Raccord du câble électrique de contrôle de la torche : reliez la prise
7B de la torche à ce raccord.
Sortie de gaz (5B)
Sortie d´eau (6B)
cable d´alimentation
de la torche TIG
(3B)
câble électrique de
contrôle de la torche
(7B)
