29

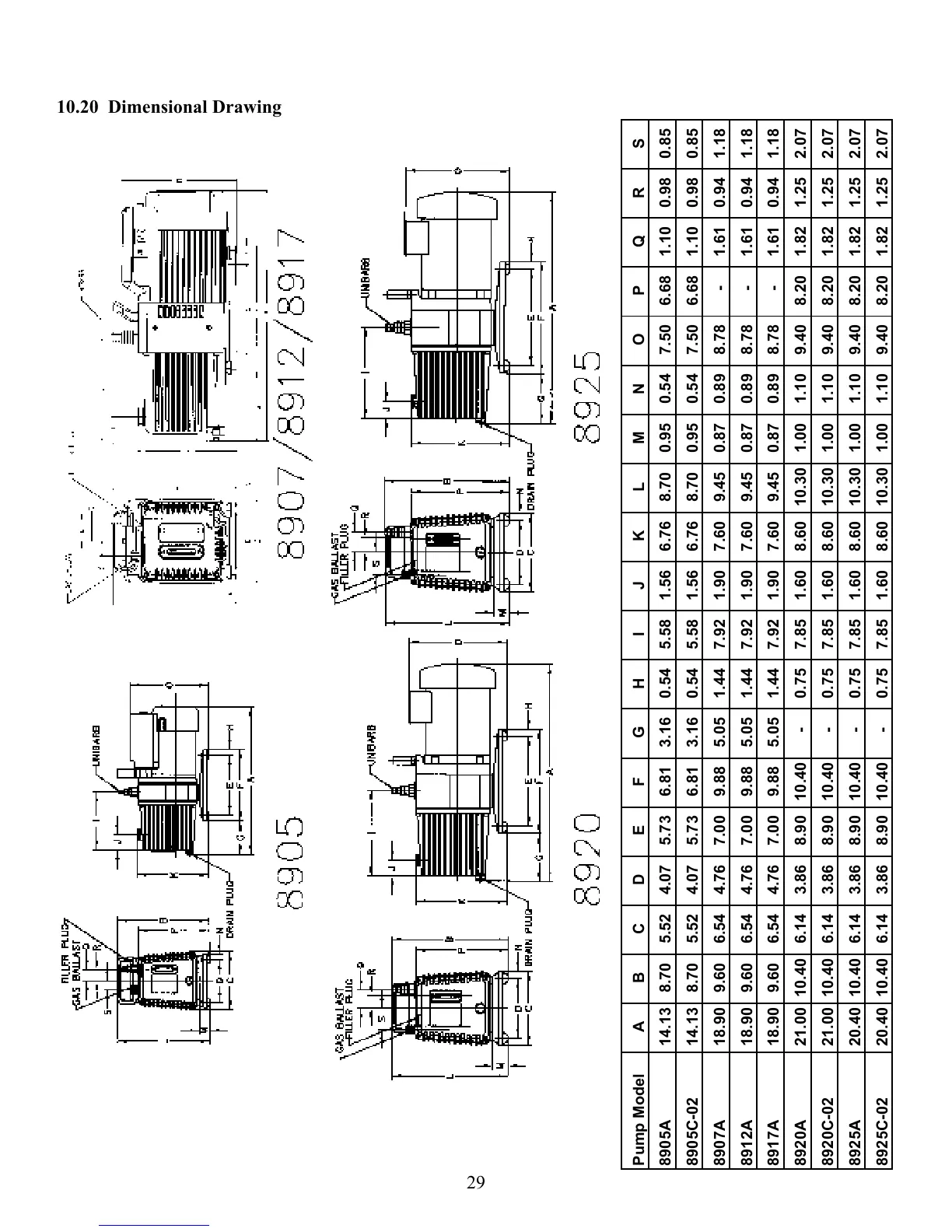

10.20 Dimensional Drawing
Pump Model A B C D E F G H I J K L M N O P Q R S
8905A 14.13 8.70 5.52 4.07 5.73 6.81 3.16 0.54 5.58 1.56 6.76 8.70 0.95 0.54 7.50 6.68 1.10 0.98 0.85
8905C-02 14.13 8.70 5.52 4.07 5.73 6.81 3.16 0.54 5.58 1.56 6.76 8.70 0.95 0.54 7.50 6.68 1.10 0.98 0.85
8907A 18.90 9.60 6.54 4.76 7.00 9.88 5.05 1.44 7.92 1.90 7.60 9.45 0.87 0.89 8.78 - 1.61 0.94 1.18
8912A 18.90 9.60 6.54 4.76 7.00 9.88 5.05 1.44 7.92 1.90 7.60 9.45 0.87 0.89 8.78 - 1.61 0.94 1.18
8917A 18.90 9.60 6.54 4.76 7.00 9.88 5.05 1.44 7.92 1.90 7.60 9.45 0.87 0.89 8.78 - 1.61 0.94 1.18
8920A 21.00 10.40 6.14 3.86 8.90 10.40 - 0.75 7.85 1.60 8.60 10.30 1.00 1.10 9.40 8.20 1.82 1.25 2.07
8920C-02 21.00 10.40 6.14 3.86 8.90 10.40 - 0.75 7.85 1.60 8.60 10.30 1.00 1.10 9.40 8.20 1.82 1.25 2.07
8925A 20.40 10.40 6.14 3.86 8.90 10.40 - 0.75 7.85 1.60 8.60 10.30 1.00 1.10 9.40 8.20 1.82 1.25 2.07
8925C-02 20.40 10.40 6.14 3.86 8.90 10.40 - 0.75 7.85 1.60 8.60 10.30 1.00 1.10 9.40 8.20 1.82 1.25 2.07
