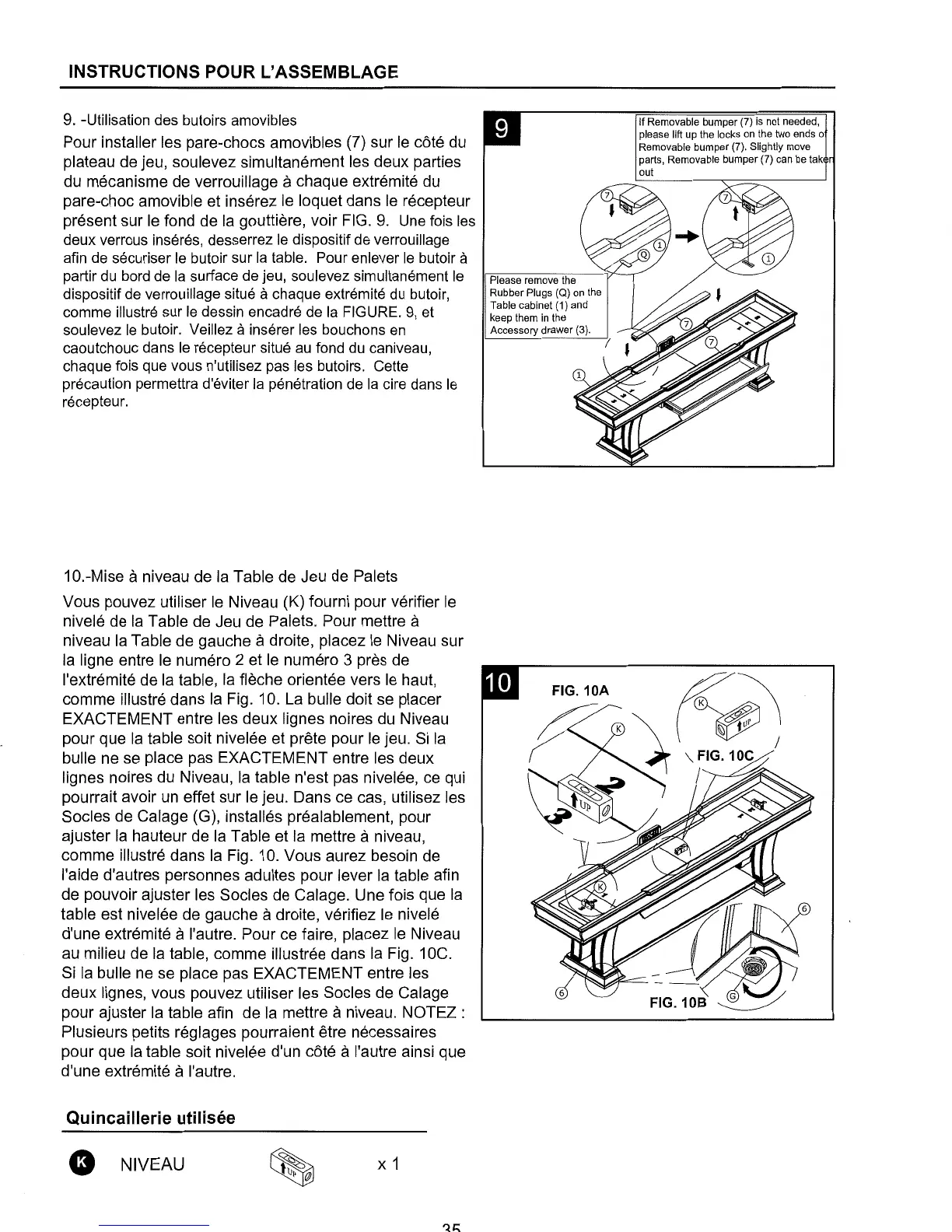

INSTRUCTIONS POUR L'ASSEMBLAGE
9.
-Utilisation
des
butoirs amovibles
Pour installer les pare-chocs amovibles (7) sur le cote du
plateau de jeu, soulevez simultanement les deux parties
du mecanisme de verrouillage
a chaque extremite du
pare-choc amovible et inserez le loquet dans
le
recepteur
present sur le fond de
Ia
gouttiere, voir FIG.
9.
Une
fois
les
deux verrous inseres, desserrez
le
dispositif
de
verrouillage
afin
de
securiser
le
butoir sur
Ia
table. Pour enlever
le
butoir a
partir
du
bord
de
Ia
surface
de
jeu, soulevez simultanement
le
dispositif
de
verrouillage situe a chaque extremite
du
butoir,
comme illustre sur
le
dessin encadre
de
Ia
FIGURE.
9,
et
soulevez
le
butoir. Veillez a inserer
les
bouchons
en
caoutchouc
dans
le
recepteur situe
au
fond
du
caniveau,
chaque fois
que
vous n'utilisez
pas
les
butoirs. Cette
precaution permettra d'eviter
Ia
penetration
de
Ia
eire
dans
le
recepteur.
1 0.-Mise
a niveau de
Ia
Table de Jeu de Palets
Vous pouvez utiliser le Niveau (K) fourni pour verifier
le
nivele de
Ia
Table de Jeu de Palets. Pour mettre a
niveau
Ia
Table de gauche a droite, placez le Niveau sur
Ia
ligne entre le numero 2 et le numero 3 pres de
l'extremite de
Ia
table,
Ia
fleche orientee vers le haut,
com me illustre dans
Ia
Fig. 10. La bulle doit se placer
EXACTEMENT entre les deux !ignes noires du Niveau
pour que
Ia
table soit nivelee et prete pour le jeu.
Si
Ia
bulle ne se place pas EXACTEMENT entre les deux
!ignes noires du Niveau,
Ia
table n'est pas nivelee, ce qui
pourrait avoir un effet sur le jeu. Dans ce cas, utilisez les
Socles
de Calage (G), installes prealablement, pour
ajuster
Ia
hauteur de
Ia
Table et
Ia
mettre a niveau,
com me illustre dans
Ia
Fig. 10. Vous aurez besoin de
l'aide d'autres personnes adultes pour lever
Ia
table afin
de pouvoir ajuster les Socles de Calage. Une fois que
Ia
table est nivelee de gauche a droite, verifiez le nivele
d'une extremite
a !'autre. Pour ce faire, placez le Niveau
au milieu de
Ia
table, com me illustree dans
Ia
Fig. 1
OC.
Si
Ia
bulle ne se place pas EXACTEMENT entre les
deux
!ignes, vous pouvez utiliser les Socles de Calage
pour ajuster
Ia
table afin de
Ia
mettre a niveau. NOTEZ :
Plusieurs petits reglages pourraient etre necessaires
pour que
Ia
table soit nivelee d'un cote a !'autre ainsi que
d'une extremite
a !'autre.
Quincaillerie utilisee
0 NIVEAU
X 1
Please remove the
Rubber Plugs (Q) on the
Table cabinet (1) and
keep them
in
the
Accessory drawer (3).
FIG.10A
If
Removable bumper (7) is not needed,
please lift
up
the locks on the two ends o
Removable bumper (7). Slightly
move
parts, Removable bumper (7) can be tak
out
FIG.10B
