INSTRUCCIONES DE ENSAMBLAJE

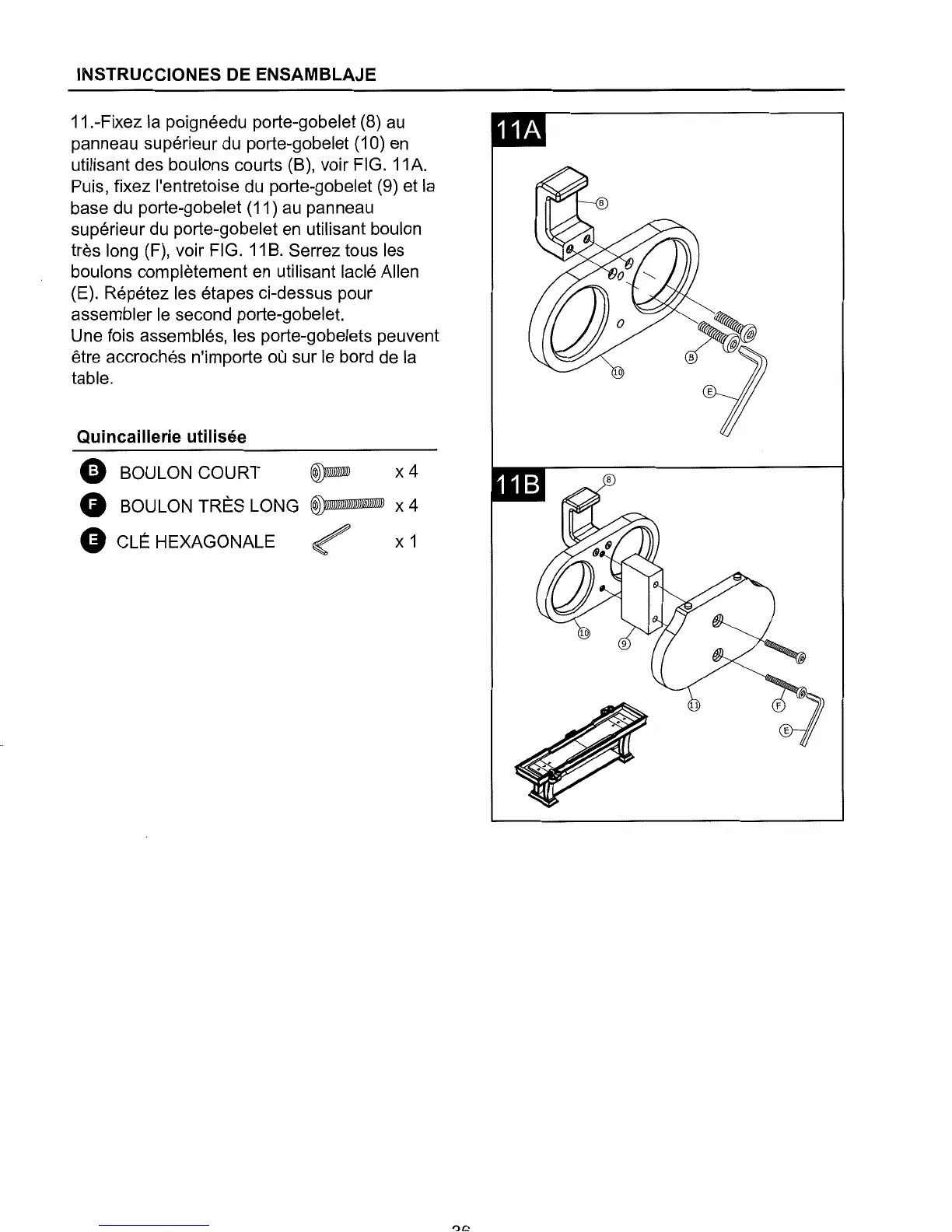

11.-Fixez
Ia
poigneedu porte-gobelet (8)
au
panneau superieur du porte-gobelet ( 1 0)
en
utilisant des boulons courts (B), voir FIG. 11A.
Puis, fixez l'entretoise
du
porte-gobelet (9) et
Ia
base
du
porte-gobelet (11) au panneau
superieur du porte-gobelet
en
utilisant boulon
tres long (F), voir FIG.
11
B.
Serrez tous les
boulons completement en utilisant lacle Allen
(E). Repetez les etapes ci-dessus pour
assembler
le
second porte-gobelet.
Une fois assembles, les porte-gobelets peuvent
etre accroches n'importe
ou
sur le bord de
Ia
table.
Quincaillerie utilisee
G
BOULON COURT
@)a»
x4
G
BOULON TRES LONG
@lmm!mm!/J8
x4
G
CLE HEXAGONALE
~
x1
