7 Funktion
7.1 Basispumpe
Alle Handpumpen der Baureihe WH-1 bis WH-4 sind zweistufig ausgeführt, d. h. sie haben zwei Arbeitsgeschwindigkeiten:
• Eine hohe Geschwindigkeit im Niederdruckbereich (ND) zum schnellen Ausfahren eines Zylinders ohne Last und
eine reduzierte Geschwindigkeit im Hochdruckbereich (HD) zum kontrollierten Ausfahren eines Zylinders mit Last.
Die Umschaltung von ND auf HD erfolgt automatisch beim werkseitig eingestellten Umschaltdruck (siehe techn. Daten)
7.2 Erweiterungssätze
Durch folgende Erweiterungssätze für die WH-2 bis WH-4 (separat mit untenstehender Nummer zu bestellen) ist die Basispumpe um
zusätzliche Funktionen erweiterbar:
Alle Befestigungsschrauben für die Erweiterungssätze werden mit einem Drehmoment von 22 Nm festgezogen.
Alle Erweiterungssätze (ausgenommen Manometeranschlüsse) werden inklusive Befestigungs- und
Dichtungsmaterial und Montageanleitung ausgeliefert.

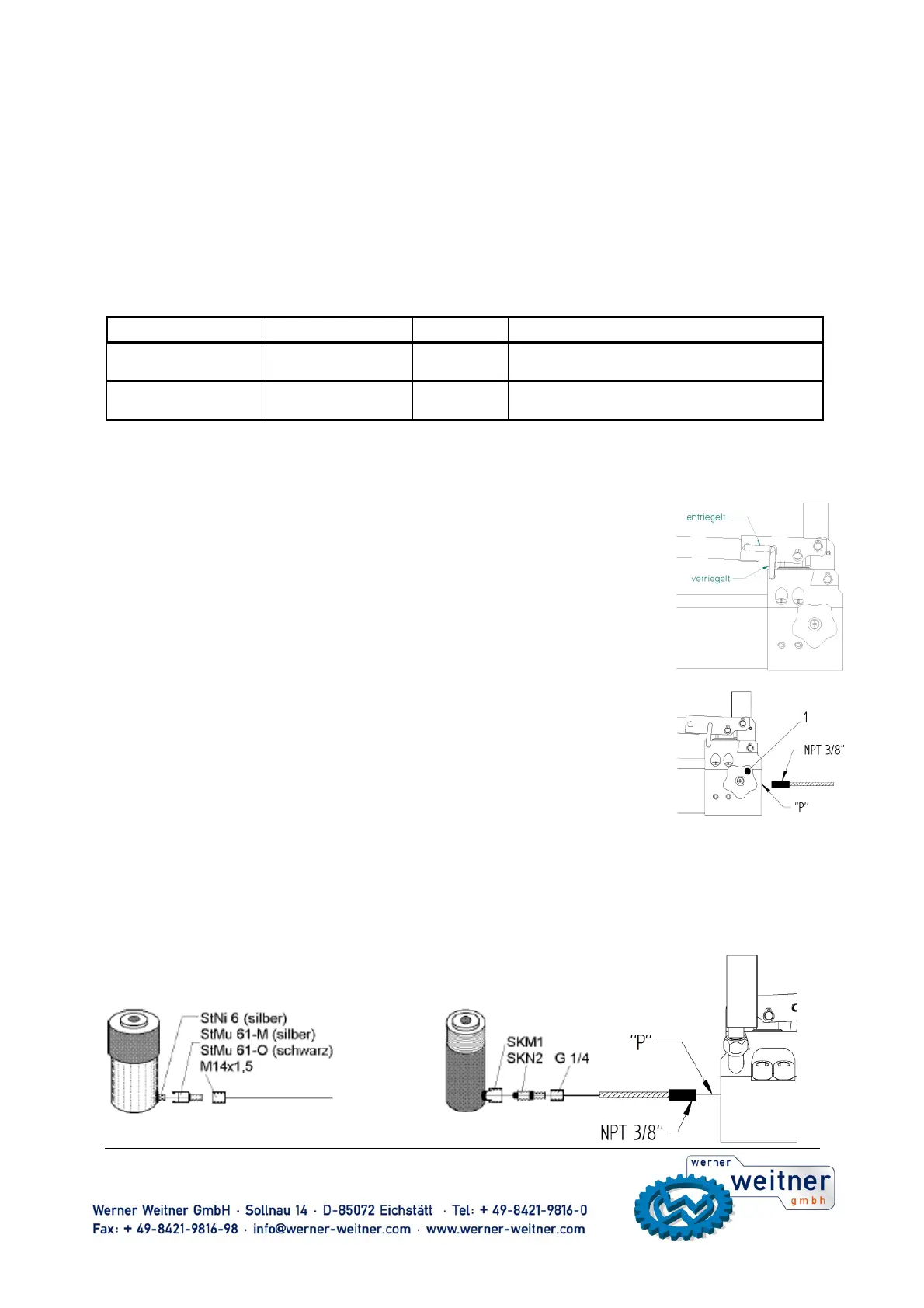

8 Inbetriebnahme
8.1 Montage der Anschlusskupplung am Hydraulikschlauch
Die Steck- bzw. Schraubkupplung ist in die Überwurfmutter am Hydraulikschlauch
einzuschrauben und mit einem Drehmoment von 35+5 Nm festzuziehen.
Beim Betrieb der Pumpe muss die Verriegelung (4) aus der Bohrung im Pumpenkopf heraus gezogen
und um 90° im Uhrzeugersinn gedreht werden, damit der Pumpenhebel (6) zum Pumpen entriegelt wird.
Die Verriegelung (4) muss in die Bohrung am Pumpenhebel einrasten. Zum Verriegeln der Pumpe,
muss die Verriegelung (4) wieder aus der Bohrung im Pumpenhebel (6) gezogen und um 90° gegen
den Uhrzeigersinn gedreht werden und in der Bohrung des Pumpenkopfes einrasten.
Der Pumpenhebel (6) dient somit als Tragegriff der Pumpe. Bei der WH-1 Handpumpe kann beim
ersten Einsatz im Hochdruckbereich ein geringer Leerhub anfallen. Dieser Leerhub stellt sich aber
nach dem Anschließen eines Zylinders der ca. 2-3 mal ausgefahren wurde selbstständig ein.
8.2 Entlüften der Pumpe
Ölstand prüfen (ca. 1-2 cm unter Oberkante Ölbehälter je nach Tankgröße s. Punkt. 16)
• Ablassventil (1) öffnen
• Öleinfülldeckel (3) öffnen
• Pumpe einige Male betätigen.
8.3 Entlüften des Zylinders
Zylinder an der Pumpe anschließen (Anschlussvarianten siehe Punkt 9). Kolben halb ausfahren und Zylinder mit dem
Kolben nach unten aufstellen. Der höchste Punkt des Zylinders muss sich unterhalb der Pumpe befinden. Kolben ganz
aus- und einfahren, so dass die Luft in den Ölbehälter der Pumpe gedrückt wird.
Hinweis: Der Öleinfülldeckel (3) an der Pumpe muss während des Entlüftens geöffnet werden. Die Luft wird so von
einfahrenden Kolben über den Höchstdruckschlauch in den Ölbehälter zurückgedrückt und entweicht durch den Einfülldeckel.
9 Anschluss von Hydraulikzylindern und Rettungsgeräte
9.1 Anschluss von einem einfachwirkenden Hydraulikzylinder
System 50 MPa System 70 MPa
def
Erweiterungssatz Bestell - Nr. Masse (kg) Funktion bzw. Einsatz
4/3 - Wegeventil ww-WV-4/3 1 Steuerventil zum Aus- und Einfahren
von doppeltwirkenden Zylindern mit Lasthaltung
Anschlussplatte WW-AP700/3210/DH 0,4 1x Ausgang P - G 1/4"
1x Tankrücklauf T - G 1/4"
