Seite 5 von 18 WH-1, WH-2, WH-3, WH-4
9.1.1 Betätigung eines einfachwirkenden Zylinders
- Ablassventil (1) an der Handpumpe vollständig schließen (rechts drehen)
- Zylinder durch Betätigen des Pumpenhebels ausfahren. Hinweise unter 10.1 beachten!
9.1.2 Anschließen eines einfachwirkenden Rettungsgerätes
Das Gerät wird am rot gekennzeichneten Druckschlauch angeschlossen. Sofern vorhanden ist der blau gekennzeichnete
Rücklaufschlauch hierbei ohne Funktion.
9.2 Anschluss eines doppeltwirkenden Hydraulikzylinders

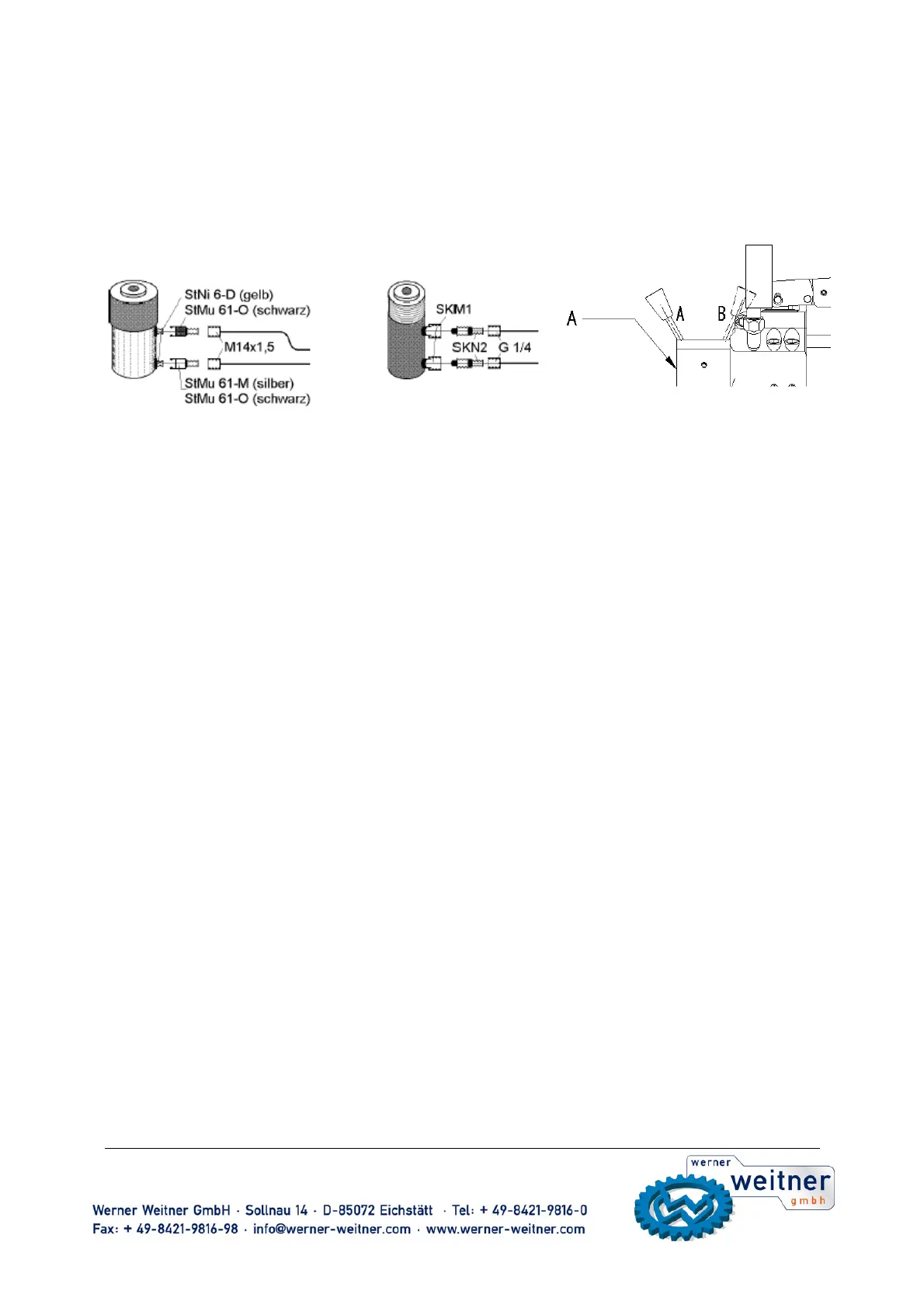

System 50 MPa System 70 MPa
9.2.1 Anschluss eines doppeltwirkenden Hydraulikzylinders
- Erweiterungssatz N4/3W (4/3-Wegeventil) nur mit G1/4 Anschlussgewinde (2)
gemäß Montageanleitung an den
Pumpenkopf
montieren
- Verschlussstopfen in den Anschlüssen A und B am 4/3-Wegeventil entfernen.
Handpumpe dabei senkrecht stellen,
damit kein Öl auslaufen kann.
- Hydraulikschläuche in die Anschlüsse A und B einschrauben und mit
einem Drehmoment von 45 Nm festziehen.
- Schläuche gemäß Punkt 8.2 mit Kupplungen bestücken.
Warnhinweis:
Beim Steckkupplungssystem 50 MPa muss mindestens ein Hydraulikschlauch mit der Steckkupplungsmuffe StMu61-O (Farbe
schwarz) ausgestattet werden. Dieser Schlauch muss immer an den Rücklaufanschluss im Kopfbereich des Zylinders
angeschlossen werden (siehe Abb. oben)
Auf keinen Fall darf an den Rücklaufanschluss eine Steckkupplungsmuffe StMu61-M (Farbe Silber) angeschlossen werden.
Dies kann zu einer Druckübersetzung und somit zur Beschädigung des Zylinders führen.
9.2.2 Betätigung des doppeltwirkenden Zylinders
- Handrad (1) am Ablassventil schließen
(rechts drehen bis zum Anschlag).
- Schalthebel am 4/3-Wegeventil in Pos. A bzw. Pos B
(Einfahren bzw. Ausfahren) bringen.
- Zylinder durch Betätigen des Pumpenhebels (6) ein- bzw. ausfahren.
Hinweise unter 10.1 beachten!
9.3 Anschluss von Rettungsgeräten
9.3.1 Anschließen eines doppeltwirkenden Rettungsgerätes
Das Gerät wird über Steckkupplungshälften (Muffe und Nippel) verwechslungsfrei an die Anschlussschläuche (s. Punkt 8.1)
angeschlossen.
Vor dem Kuppeln Staubschutzkappen abnehmen und Muffe mit Drehstellring durch Drehen entriegeln. Die Hülse zurückziehen und
in dieser Haltung den Nippel und die Muffe zusammenstecken, die Hülse loslassen und verriegeln (s. Punkt 9.4). Die Verbindung
ist hergestellt und gesichert. Das Entkuppeln erfolgt in der umgekehrten Reihenfolge.
9.3.2 Betätigen des Rettungsgerätes
Durch Rechtsdrehen des Ablassrades am Ablassventil (Schließen = Druckaufbau) (Ablassventil der Pumpe nur von Hand mit
Fingern schließen. Bei Verwendung von Werkzeugen „insbesondere Zangen“ kann der Ventilsitz beschädigt werden)
und durch Drehen der Verschlusskappe am Öleinfüllstutzen (3) (Entweichen der in den Ölbehälter zurückgedrängten Luft) wird die
Pumpe auf die nachfolgenden Arbeitsschritte vorbereitet.
Das Ablassventil an der Handpumpe bleibt in der Regel geschlossen. Es muss nur geöffnet werden, wenn sich der
Hochdruckschlauch nicht ankuppeln lässt, weil sich aufgrund von Fehlbedienung oder Wärmeeinfluss Druck aufgebaut hat.
Steuerventil des Rettungsgerätes in der gewünschten Bewegungsrichtung festhalten und Pumpenhebel (6) betätigen.
Hinweis: Um beim Pumpen bei hohem Druck Kraft zu sparen, führen Sie kurze Hübe aus. Die größte Pumpwirkung wird in den
letzten 5 Grad des Hubes erreicht.
