Seite 6 von 18 WH-1, WH-2, WH-3, WH-4

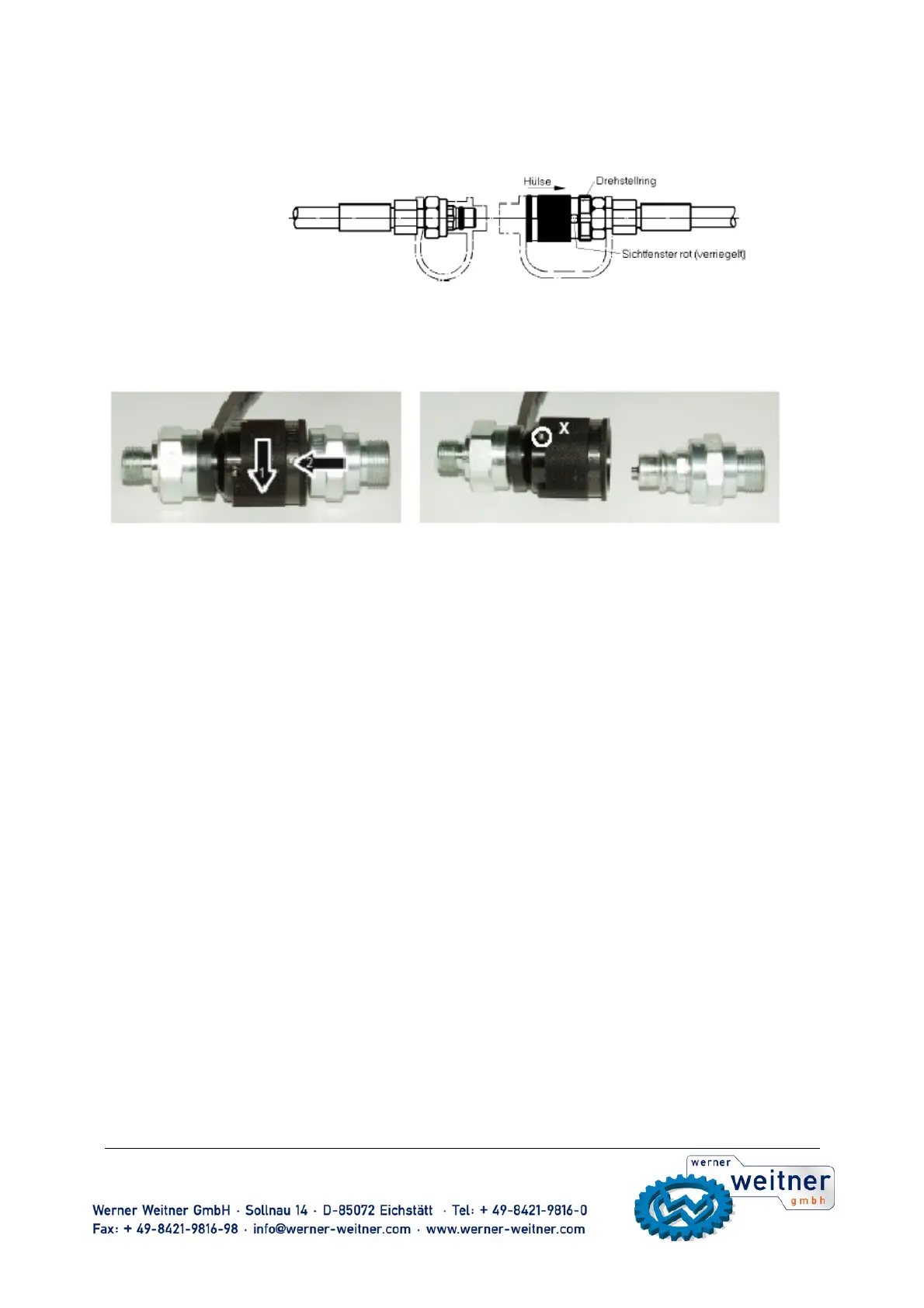

9.4 Kuppeln der Schlauchkupplung am Zylinder
9.4.1 Steckkupplungen (System 50 MPa) (nicht im Lieferumfang enthalten, Sonderbestellung)
Entriegelungsmechanismus
Vor dem Kuppeln Staubschutzkappen abnehmen und Muffe mit Drehstellring durch Drehen entriegeln. Die Hülse zurückziehen und
in dieser Haltung den Nippel und die Muffe zusammenstecken, die Hülse loslassen und mittels Drehstellring das Sichtfenster auf rot
stellen. Die Verbindung ist hergestellt und gesichert. Das Entkuppeln erfolgt in der umgekehrten Reihenfolge.
Hinweise zu geändertem Entriegelungsmechanismus
Beachten Sie bei jedem Kupplungsvorgang die nachfolgend beschriebenen Grundfunktionen der Steckkupplungen:
In der Stellung X Hülse zurückziehen - Muffe und Nippel werden getrennt - das Kuppeln mit dem Gerät erfolgt in
umgekehrter Reihenfolge. Das Kuppeln der Geräte ist nur möglich, wenn die Schläuche drucklos sind.
Zur Staubschutzsicherung werden die mitgelieferten Staubschutzkappen verwendet.
9.4.2 Schraubkupplungen (System 70 MPa) (nicht im Lieferumfang enthalten, Sonderbestellung)
- Staubschutzkappen abnehmen,
- Nippel SKN2 am Schlauch mit zylinderseitiger Muffe SKM 1 zusammenstecken,
- Gewindehülse der Muffe auf das Außengewinde am Nippel schrauben und mit Handkraft festziehen.
10 Heben einer Last bzw. Druckaufbau
10.1 Hinweise zum sicheren Betrieb der Handpumpe
Vorsicht!
Bringen Sie niemals eine Verlängerung am Pumpengriff an. Verlängerungen führen dazu, dass die Pumpe beim Betrieb instabil wird.
Achtung!
Unter gewissen Umständen kann der Pumpengriff "zurückschlagen".
Achten Sie darauf, dass Sie mit dem Körper seitlich zur Pumpe stehen.
Hinweis
Um bei der Betätigung des Griffs bei hohem Druck Kraft zu sparen, führen Sie kurze Hübe aus. Die größte Pumpwirkung wird in den
letzten 5 Grad des Hubes erzielt.
10.2 Generelle "Sicherheitsmaßnahmen vor und während des Hebens" beachten
(siehe auch Betriebsanleitung des verwendeten Zylinders bzw. Gerätes).
11 Senken einer Last bzw. Druckabbau
11.1 Öleinfülldeckel (3) an der Pumpe einige Umdrehungen öffnen
11.1.1 Zum Einfahren des Zylinderkolbens Ablassventil am Pumpenkörper langsam öffnen (Linksdrehen). Der Ablassvorgang
wird unterbrochen wenn das Ablassventil geschlossen wird (Rechtsdrehen). Bei Feinregulierung mit dem Ablassventil kann der
Zylinderkolben millimeterweise eingefahren werden.
11.2 Sonderfunktion Schnellstopp (nicht im Lieferumfang enthalten, Sonderbestellung)
Beim schnellen Öffnen des Ablassventils (Linksdrehen) kann im 50 MPa Programm bei Verwendung der Steckkupplungsmuffe StMu
61-M (Silber) der Schnellstopp ausgelöst werden, d. h. ein in die Steckkupplung eingebautes Rückschlagventil sperrt den Ölrücklauf.
Während der Schlauch drucklos wird, bleibt der Zylinder unter Druck stehen. Nun können Pumpe und Zylinder getrennt werden, die
Pumpe ist an anderer Stelle einsetzbar.
Der "Schnellstopp" übernimmt auch die Funktion eines Sicherheitsventils für den Fall, dass der Schlauch aus irgendeinem Grund
defekt wird. In diesem Fall verhindert der "Schnellstopp" ein schlagartiges Absinken der Last.
Um den Schnellstopp zu lösen, ist der Zylinder zunächst einige mm auszufahren. Senkvorgang durch langsames Öffnen bzw.
Umschalten des Ventils an der Handpumpe einleiten.
