4

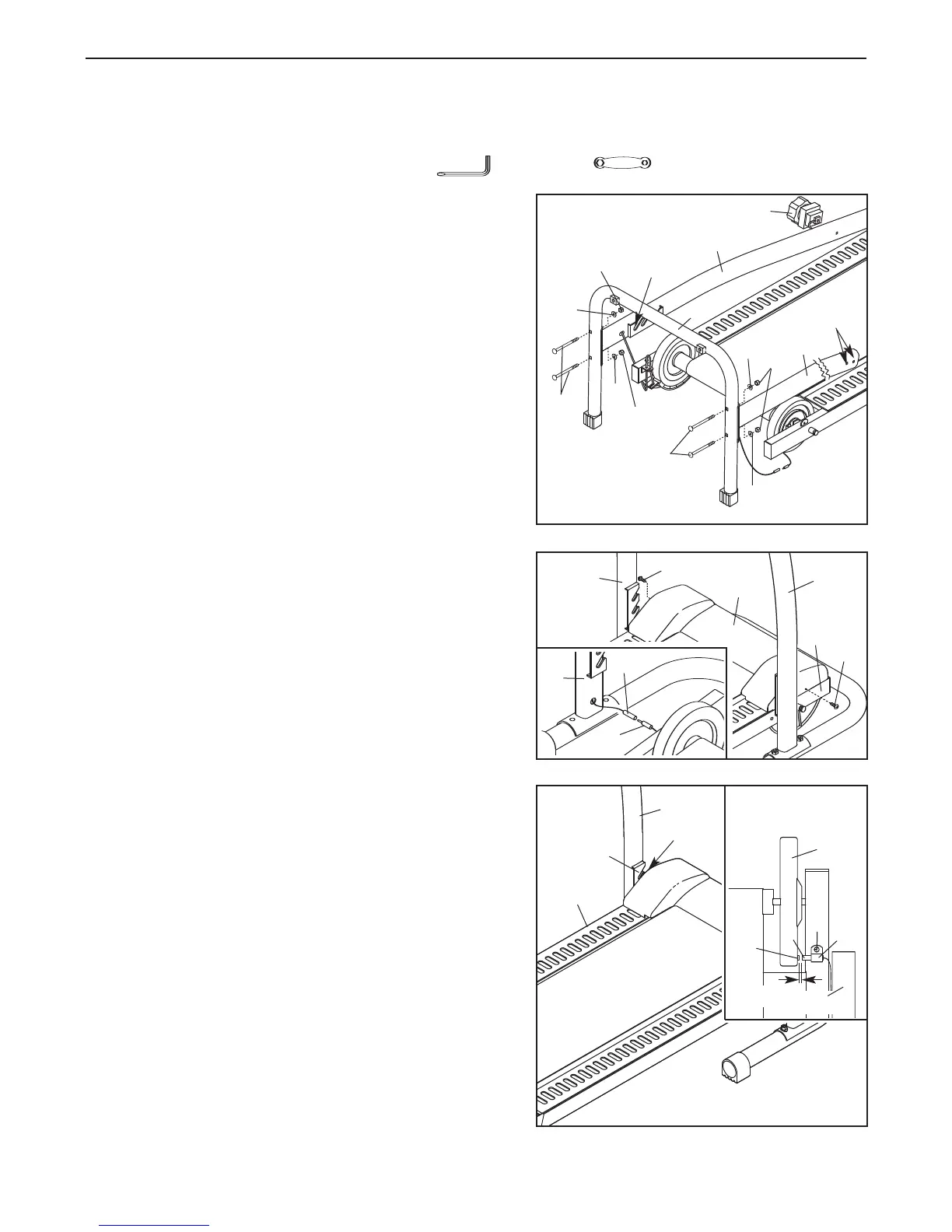

MONTAGGIO
Il montaggio richiede due persone. Mettere tutte le parti delle tapis roulant in una zona libera e rimuovere il
m
ateriale d’imballaggio. Non gettare il materiale d’imballaggio fino a quando il montaggio sarà completato.
P
er il
montaggio sono necessarie solo la chiave esagonale e la brugola incluse.
38
13
13
13
37
37
38
Fori
Sostegno
1. Individuare il Montante Destro (36); il Controllo/Cavo
Resistenza (44) è direzionato con il Montante Destro.
Posizionare la Base (14) vicino al Montante Destro e al
Telaio (29). Farsi aiutare da un’altra persona a tenere il
Montante Destro contro la Base come raffigurato.
Montare il Montante Destro (36) alla Base (14) con due
Bulloni da M8 x 63mm (38), due Rondelle Concave da
M8 (37), e due Dadi Nylon da M8 (13) come raffigurato.
Assicurarsi che le Rondelle Concave siano girate in
modo tale che si adattino alla curva della Base.
Attendere prima di serrare i Dadi Nylon.
Montare il Montante Sinistro (35) alla Base (14) allo stesso
modo. Assicurarsi che il Montante Sinistro sia orientato in
modo tale che i due fori indicati siano sul lato raffigurato.
Attendere prima di serrare i Dadi Nylon.
2. Sollevare i Montanti Sinistro (35) e Destro (36) nella
posizione raffigurata. Si veda disegno nel riquadro.
Collegare il Filo Commutatore (6) al Filo Commutatore
Corto (A).
Montare la Calotta (28) nella parte anteriore del Telaio
(29) con due Bulloni da M5 x 10mm (10).
2
10
10
28
35
36
29
1
36
35
14
44
37
37
3a
3. Si veda disegno 4a.
Tenere la parte anteriore del Telaio
(29) tra il Montante Sinistro (35) e il Montante Destro
(non raffigurato). Individuare la piccola manopola di incli-
nazione posizionata su ciascun lato del Telaio. Far scor-
rere le manopole in una delle tre guide presenti sulle
staffe dei Montanti. Assicuratevi che le manopole
siano completamente inserite alla stessa altezza.
Controllare sotto il
T
elaio (29) vicino al Montante Sinistro
(35). Si veda disegno 4b. Individuare il Morsetto (11)
montato sotto al Telaio. Inserire il Commutatore (6) nel
Morsetto come raf
figurato. Successivamente, individuare
il Magnete (12) presente sul Volano (9) sinistro. Girare il
Volano finché il Magnete è allineato al Commutatore.
Muovere il Commutatore finché si ottiene un divario
di 3 mm (1/8 in.) tra il Commutatore e il Magnete.
Serrare successivamente la Vite da M4 x 12mm (3) nel
Morsetto.
Sostegno
Perno
29
12
9
3
11
6
3 mm
V
ista dal di
sotto
35
3b
29
35
6
A
