5
1
27
Lingueta
5. La Consolle (1) necessita di due pile “AAA”. Si consiglia
l'uso di pile alcaline. Premere la linguetta sul Copripila
(27) e rimuovere il Copripila. Inserire due pile nei due
morsetti delle pile;
assicurarsi che i poli negativi (–)
delle pile siano a contatto con le molle presenti nel
vano pile.
8. Controllare che tutte le parti siano strette in modo appropriato prima di usare il tapis roulant. Per pro-
teggere il pavimento o la moquette da danni, collocare un tappeto sotto il tapis roulant.
34
33
35
36
2
5
6
34
33

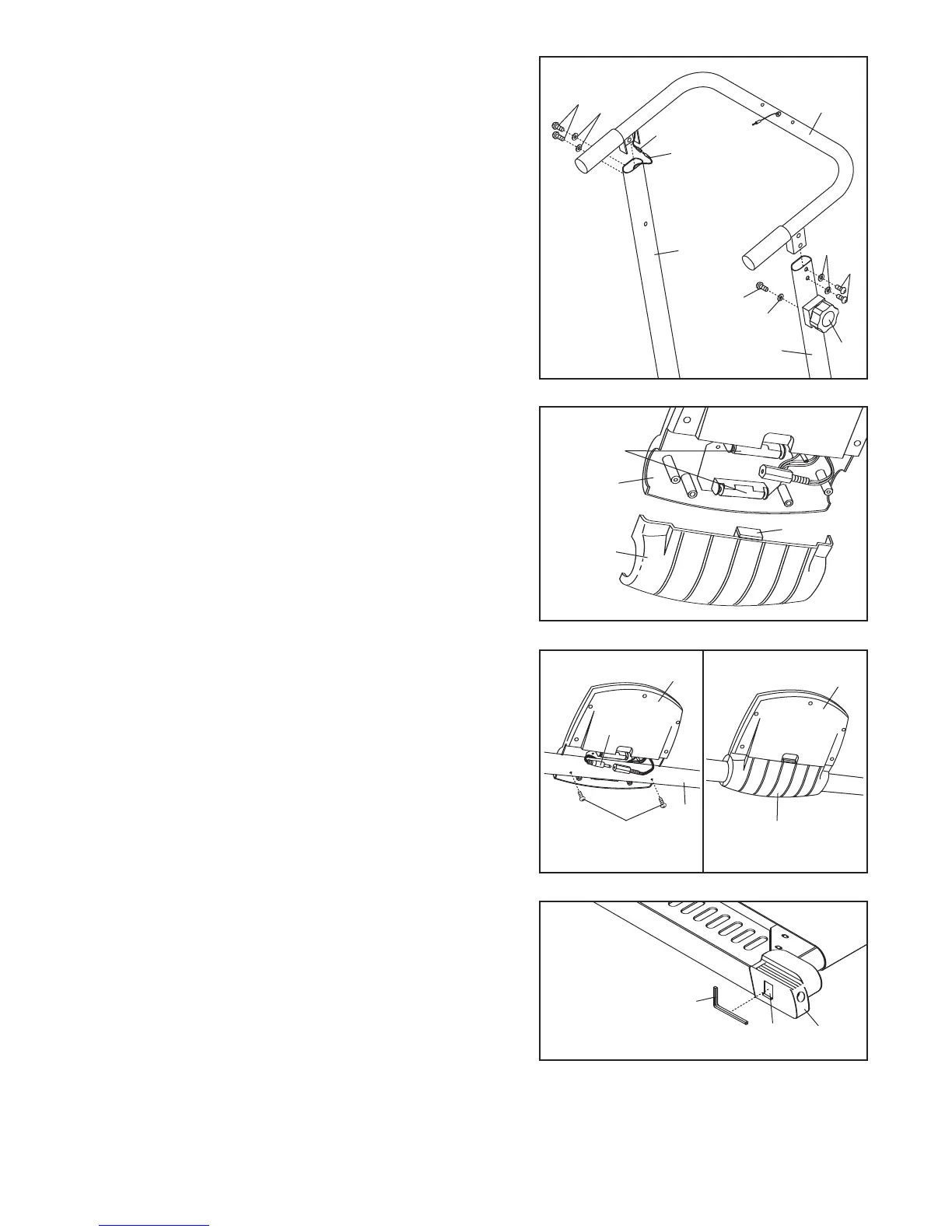

4. Tenere il Corrimano (5) vicino ai Montanti Sinistro e
Destro (35, 36). Collegare il cavo del Corrimano (2) al
C
avo del Commutatore (6). Inserire i Cavi nel Montante
Sinistro.
Montare il Corrimano (5) ai Montanti (35, 36) con quattro
Bulloni da M8 x 15mm (33) e quattro Rondelle da M8
(34).
Attenzione a non pizzicare i Cavi (2, 6).
Si veda fase 1. Serrare i quattro Dadi Nylon da M8 (13).
Collegare il Controllo Resistenza (44) al Montante
Destro (36) con un Bullone da M5 x 12mm (46) e una
Rondella da M5 (47)
4
Pile
5
6. Si veda disegno 7a. Tenere la Consolle (1) vicino al
Corrimano (5). Collegare il cavo sulla Consolle al Cavo
del Corrimano (2). Fissare la Consolle al Corrimano con
due Viti da M4 x 12mm (3).
Assicurarsi che i Cavi non
siano impigliati.
Si veda disegno 7b. Ricollocare il Copripila (27) sulla
Consolle (1).
Assicurarsi che il nastro scorrevole sia correttamente fis-
sato (si veda PROBLEMA 3 a pagina 8).
7.
Rimuovere la protezione in carta dal Fermaglio
Adesivo
(30). Premere il Fermaglio Adesivo sul Cappuccio
Sinistro del Telaio (24) nella posizione indicata. Inserire
la Brugola (20) nel Fermaglio Adesivo.
27
3
1
2
6a
6b
1
44
46
47
30
20
24
7
5
