5
1
27
Lasche
5. Für den Computer (1) braucht man zwei AAA-Batterien.
Nickeleisenbatterien werden empfohlen. Drücken Sie auf
die Klappe am Batteriegehäusedeckel (27) und entfernen
Sie den Batteriegehäusedeckel. Geben Sie zwei
Batterien in die beiden Batterienhalterungen;
achten Sie
dabei darauf, dass die negativen (–) Enden der
Batterien die Federn in den Batterienhalterungen
berühren.
8. Achten Sie darauf, dass alle Teile fest angezogen sind, bevor Sie den Laufband benutzen. Um Ihren
Boden oder Teppich zu schützen, sollten Sie eine Unterlage unter den Laufband legen.
34
33
35
36
2
5
6
34
33

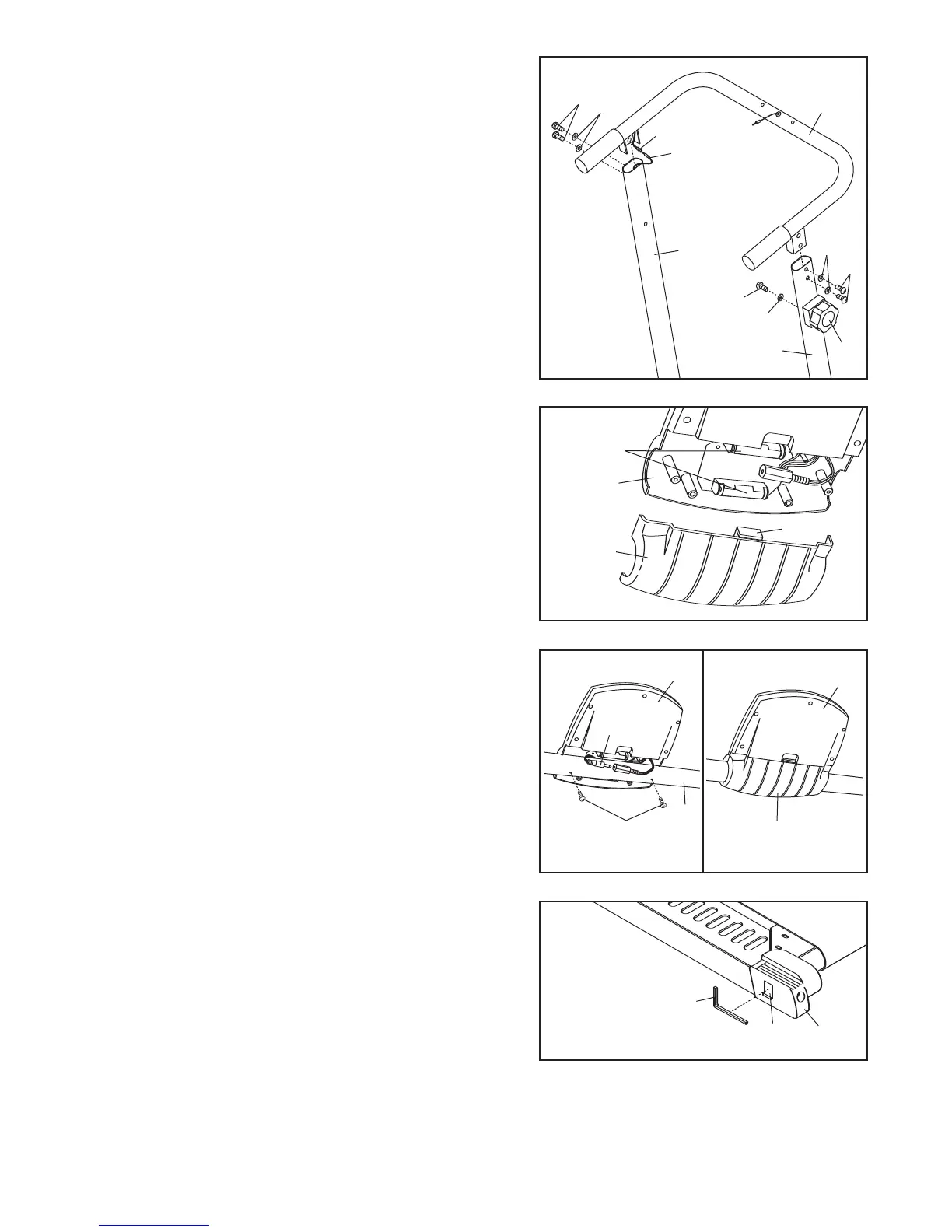

4. Halten Sie die Haltestange (5) in der Nähe des linken und
des rechten Pfostens (35, 36). Verbinden Sie den
H
altestangendraht (2) mit dem Membranenschalterdraht
(6). Schieben Sie die Drähte dann in den linken Pfosten
h
inein.
Befestigen Sie die Haltestange (5) mit vier M8 x 15mm
Bolzen (33) und vier M8 Scheiben (34) an den Pfosten
(35, 36). Achten Sie darauf, dass die Drähte (2, 6)
nicht abgeklemmt werden.
Siehe Schritt 1. Ziehen Sie die vier M8 Nylon-Gegenmut-
tern (13) nun fest.
Befestigen Sie den Widerstandsknopf (44) mit dem M5 x
12mm Bolzen (46) und der M5 Unterlegscheibe (47) am
rechten Pfosten (36).
4
Batterien
5
6. Siehe Abbildung 7a. Halten Sie den Computer (1) an die
Haltestange (5) hin. Verbinden Sie den Draht des
Computers mit dem Haltestangendraht (2). Befestigen
Sie den Computer mit zwei M4 x 12mm Schrauben (3)
an der Haltestange. Vermeiden Sie dabei ein
Abklemmen der Drähte.
Siehe Abbildung 7b. Geben Sie den Batteriegehäusede-
ckel (27) wieder auf den Computer (1).
Achten Sie darauf, dass das Laufband richtig festgezo-
gen wurde (siehe SYMPTOM 3 auf Seite 8).
7.
Entfernen Sie die Klebefolie vom selbstklebenden Klipp
(30). Kleben Sie den selbstklebenden Klipp an der ange-
gebenen Stelle auf die linke Rahmenendkappe (24).
Befestigen Sie den Inbusschlüssel (20) am selbstkleben-
den Klipp.
27
3
1
2
6a
6b
1
44
46
47
30
20
24
7
5
