Weslo Cadence 150 Treadmill Manual Del Usuario

4

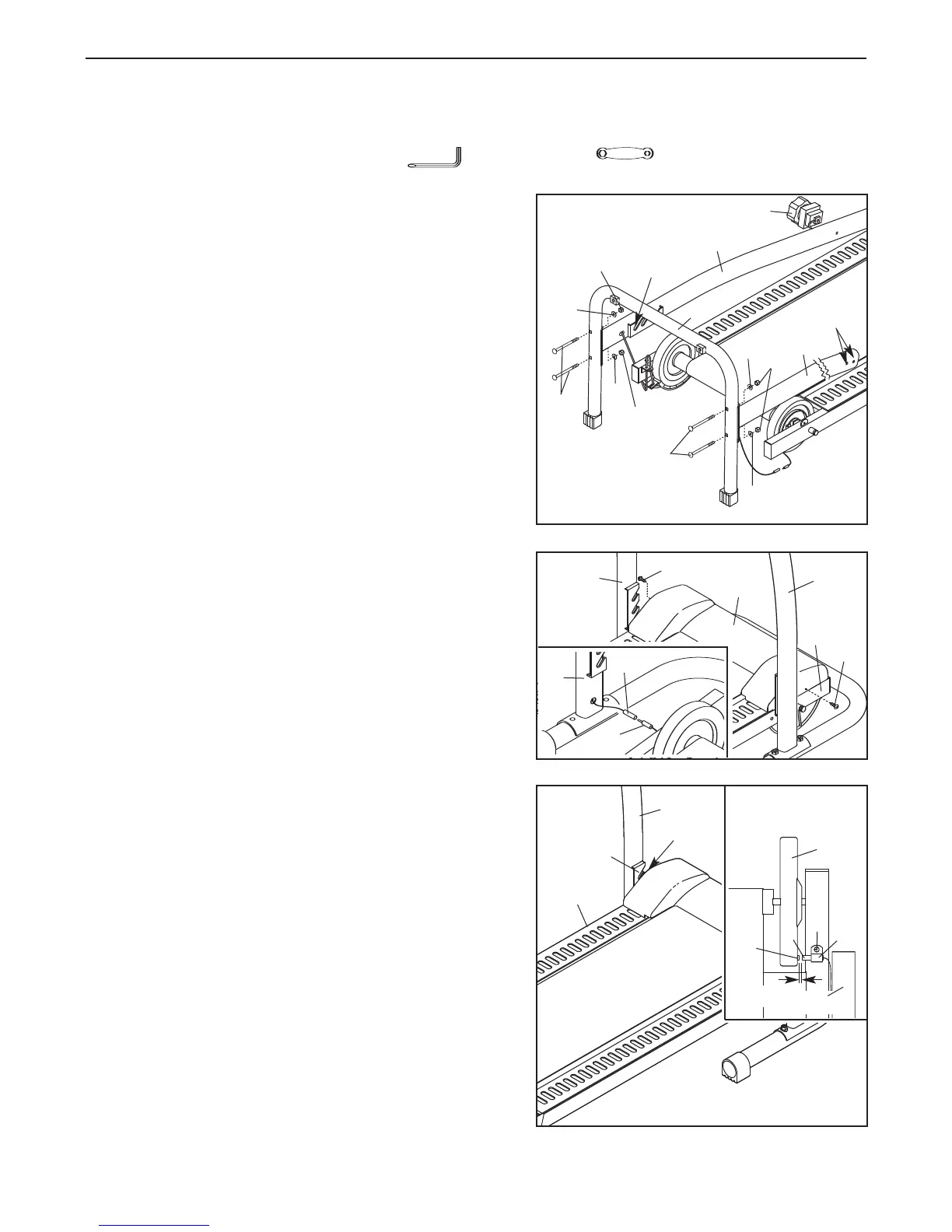

MONTAJE
El montaje requiere dos personas. Coloque todas las piezas de la máquina para correr en una área despejada y
q
uite los materiales de empaque. No se deshaga de los materiales de empaque hasta que el montaje se halla com-
pletado. Para armarla sólo se requieren la llave “L” y la llave inglesa que vienen incluidas.
38
13
13
13
37
37
38
Orificios
Sujetador
1. Identifique el Montante Vertical Derecho (36); el
Cable/Control de Resistencia (44) se debe guiar
mediante el Montante Vertical Derecho. Ubique la Base
(14) cerca del Montante Vertical Derecho y el Marco
(29). Pida que otra persona sostenga el Montante
Vertical Derecho en contra de la Base como se muestra.
Conecte el Montante Vertical Derecho (36) con la Base
(14) con dos Pernos de M8 x 63mm (38), dos Arandelas
en Curva de M8 (37), y dos Tuercas de Nylon de M8
(13) como se muestra. Asegúrese que las Arandelas en
Curva queden giradas de tal manera que se conformen
a la curva de la Base.
No apriete las Tuercas de Nylon
todavía.
Conecte el Montante Vertical Izquierdo (35) con la Base
(14) de la misma manera. Asegúrese que el Montante
Vertical Izquierdo quede orientado de manera que los
dos orficios indicados queden sobre el costado que se
muestra. No apriete las Tuercas de Nylon todavía.
2. Levante el Montante Vertical Izquierdo (35) y el
Montante Vertical Derecho (36) a la posición que se
muestra. Vea el dibujo interior. Conecte el Cable del
Interruptor de Lengüeta (6) con el Cable Corto del
Interruptor de Lengüeta (A).
Conecte la Cubierta (28) con el frente del Marco (29)
con dos Pernos de M5 x 10mm (10).
2
10
10
28
35
36
29
1
36
35
14
44
37
37
3a
3. V
ea el dibujo 4a. Sostenga el frente del Marco (29) entre
el Montante V
ertical Izquierdo (35) y el Montante V
ertical
Derecho (no se muestra aquí). Localice la perilla peque-
ña de inclinación a cada costado del Marco. Deslice las
perillas hacia uno de los tres juegos de ranuras en los
sujetadores en los Montantes Verticales.
Asegúrese
que las perillas queden completamente insertadas a
la misma altura.
Mire debajo del Marco (29) cerca del Montante Vertical
Izquierdo (35). Vea el dibujo 4b. Localice el Gancho (11)
conectado debajo del Marco. Inserte el Interruptor de
Lengüeta (6) en el Gancho como se muestra. Luego,
localice el Imán (12) en el Volante (9) izquierdo. Gire el
V
olante hasta que el Imán quede alineado con el
Interruptor de Lengüeta. Mueva el Interruptor de
Lengüeta de manera que haya un espacio de 3 mm
entre el Interruptor de Lengüeta y el Imán. Luego,
apriete el
Tornillo de M4 x 12mm (3) en el Gancho.
Sujetador
Perilla
29
12
9
3
11
6
3 mm
V
ista desde
abajo
35
3b
29
35
6
A
