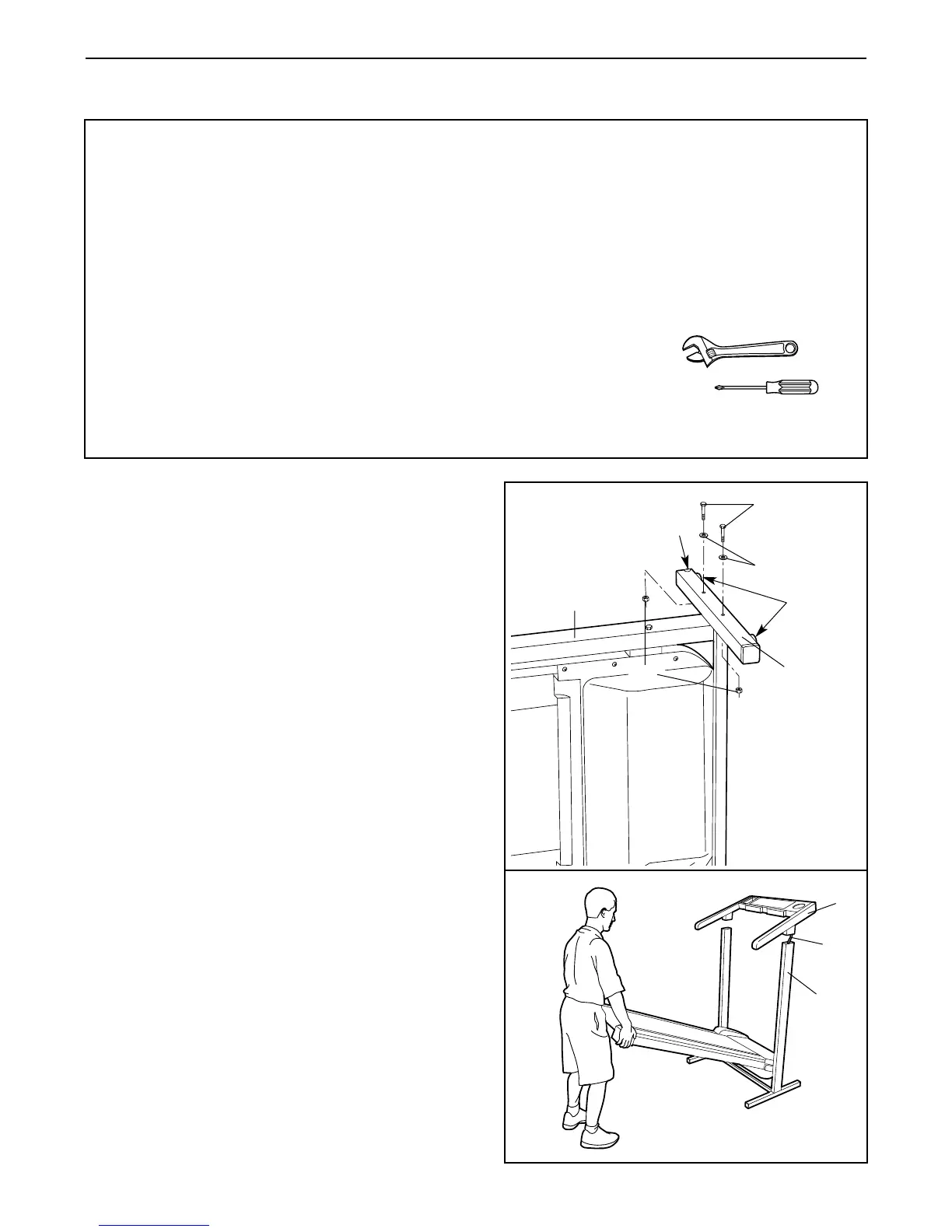

1. Référez-vous au dessin 2 ci-dessous. Prenez
note que la Console (49) est branchée au
Montant droit (37) par le Groupement de Fils
(53). Pendant les étapes 1-3 de l'assemblage,
faites attention de ne pas abîmer le Groupement
de Fils.
Avec l’aide d’une seconde personne, couchez avec
précaution le tapis roulant sur le côté. Positionnez
l’un des Pieds du Montant (55) sur la base du
Montant (37) comme indiqué. Assurez-vous que les
Coussinets de Pied du Montant (31) et que la Roue
(34) soient positionnés de la manière indiquée.
Attachez le Pied du Montant avec deux des quatre
Boulons de Pied du Montant (28), des Rondelles de
Pivot (68), et avec des Écrous de Pied du Montant
(61).
Tournez avec précaution le tapis roulant de l’autre
côté. Assemblez l’autre Pied du Montant (55) de la
même manière comme décrit ci-dessus.
Avec l’aide d’une seconde personne, soulevez avec
précaution le tapis roulant dans la position debout,
de manière à ce que les Pieds du Montant (55)
soient à plat sur le sol.
2. Tenez le tapis roulant fermement à deux mains, et
abaissez le tapis roulant sur le sol. Pour diminuer
les risques de blessures, pliez vos jambes et
gardez votre dos bien droit.
5
ASSEMBLAGE
Avant de commencer l’assemblage, lisez les
informations et instructions suivantes attentive-
ment:
• L’assemblage requiert deux personnes.
• Placez toutes les pièces sur une aire dégagée et
enlevez les emballages; ne jetez pas les embal-
lages avant d’avoir terminé l’assemblage.
• Assurez-vous lors de l’assemblage que toutes les
pièces soient orientées de la manière indiquée
dans les dessins.
• Note: La plateforme de marche du tapis roulant
est enduite d’un lubrifiant très efficace. Il se peut
que durant l’expédition une petite quantité de
lubrifiant soit transférée sur le dessus de la cour-
roie mobile ou sur le carton d’emballage. Ceci est
normal et n’affecte pas la performance du tapis
roulant. S’il y a du lubrifiant sur la courroie mobi-
le, nettoyez avec un chiffon doux et un détergent
doux, non-abrasif.
Les outils suivants (non inclus) sont néces-
saires pour l’assemblage:
• Deux (2) clés à molette
• Un (1) tournevis cruciforme
2
1
28
68
31
55
34
37
61
49
53
37
