6
MONTAGGIO
I
l montaggio richiede due persone
.
Collocare tutte le parti in un’area sgombra e rimuovere il materiale d’imballag-
gio; non sbarazzarsi del materiale d’imballaggio sino a completo montaggio. Nota: La parte inferiore del nas-
tro scorrevole é ricoperta di lubrificante ad alta resa. Durante il trasporto, una piccola quantità di lubrificante
potrebbe trasferirsi sul tappeto o sul cartone di trasporto. Questa non ha effetto sul funzionamento del tapis roulant.
Se c’è del lubrificante sul tappeto, asciugare il lubrificante con un panno morbido e detersivo dolce e non abrasivo.
Il montaggio richiede l’inclusa chiave esagonale e un vostro cacciavite a stella , un chiave
regolabile , e delle pinze taglia fili .
Nota: Per l’identificazione della ferramenta usata nel montaggio, fare riferimento al DIAGRAMMA IDENTIFI-
CAZIONE PARTI nel centro di questo manuale. Alcuni pezzi possono essere stati premontati.

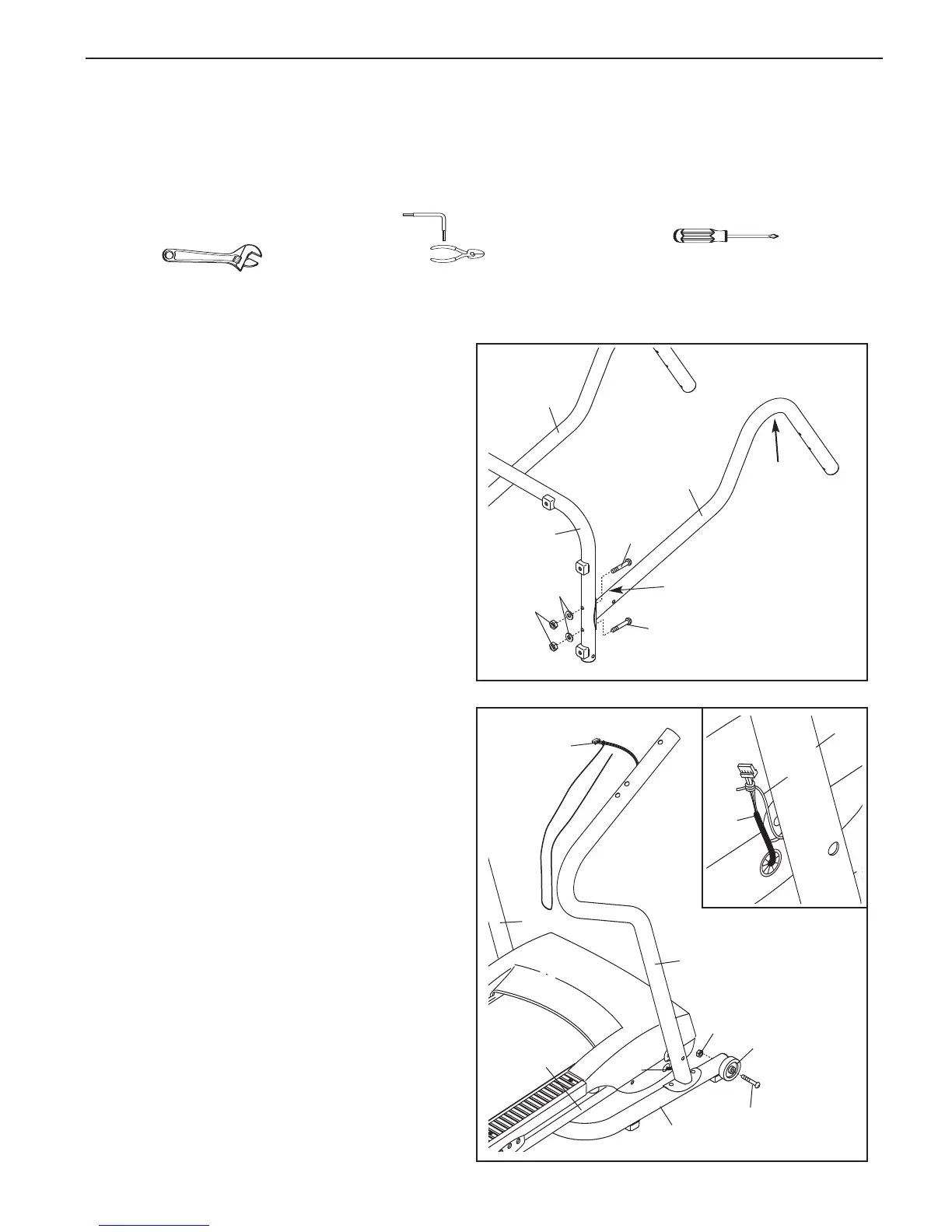

1. Assicurarsi che il cavo elettrico sia disinser-
ito dalla presa.
Farsi aiutare da un'altra persona per mantenere
la Base (52) nella posizione indicata.
Localizzate il Corrimano Destro (54), che ha un
foro grande vicino all'estremità inferiore.
Reggere il Corrimano Sinistro in modo tale
che la piega sia nella posizione indicata.
Montare il Corrimano Destro alla Base (52) con
due Bulloni Corrimano (2), due Rondelle
Corrimano (14) e due Dadi (16). Non stringere
ancora i Bulloni Corrimano.
Seguendo la stessa procedura montare il
Corrimano Sinistro (53) alla Base (52).
1
54
16
Foro
Largo
52
2
2
14
53
Piega
2. Facendosi aiutare da un'altra persona, sollevare i
Corrimano (53, 54) in modo tale che la Base (52)
appoggi sul pavimento come indicato.
Montare le Ruote (70) ai lati esterni della Base
(52) con due Bulloni Ruota (35) e due Dadi (16)
come indicato.
Non stringere troppo i Dadi. Le
Ruote dovrebbero girare liberamente.
Posizionare l'estremità anteriore del Telaio (51)
del tapis roulant tra i Corrimano (53, 54) come in-
dicato. Successivamente individuare l'estremità
inferiore del Corrimano Destro (si veda disegno
nel riquadro). Bloccare l'estremità del cavo al-
l'estremità del Filo Bardato (98).
Successivamente, tirare l'estremità opposta del
cavo finché il Filo Bardato (98) si allunghi dal-
l'estremità superiore del Corrimano Destro (54).
2
98
52
16
70
35
54
51
53
98
98
54
Filo
