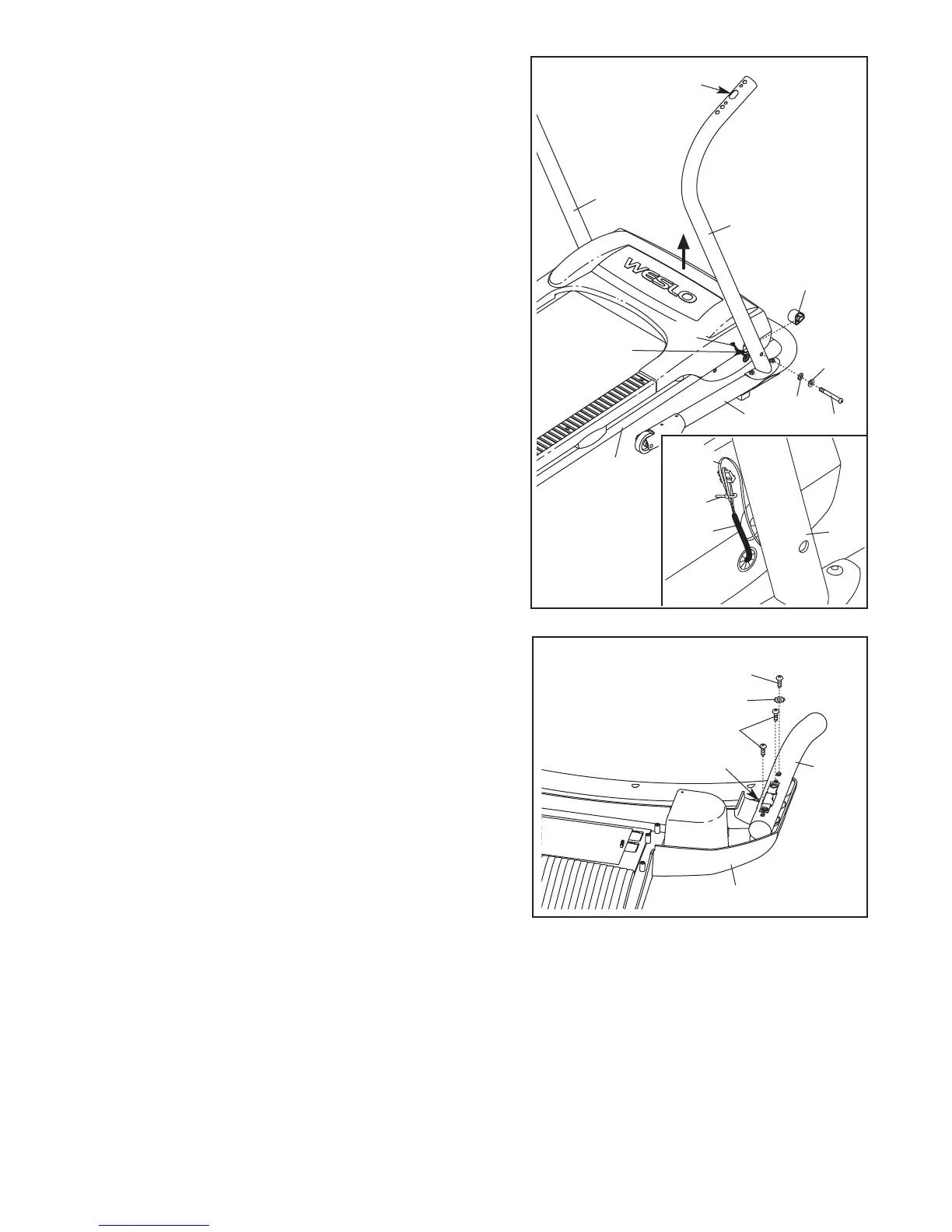

3. Con la ayuda de una segunda persona, levante las
Barandas (53, 54) de manera que la Base (54) quede
p
lana sobre el piso como se muestra. Luego, coloque la
parte delantera de la Armadura (51) de la máquina para
C
orrer entre los Montantes Verticales.
Vea el dibujo interior. Ubique el cable dentro del extremo
inferior de la Baranda Derecha (54). Asegure el cable
con el extremo del Cableado Eléctrico (98) usando la
atadura plástica que viene incluida. Luego, tire el ex-
tremo superior del cable hasta que la punta del Cableado
Eléctrico quede extendiéndose desde el agujero en el
extremo superior de la Baranda Derecha.
Pida que una segunda persona le ayude a levantar y
sostener el extremo delantero de la Armadura (51).
Sostenga un Espaciador de la Armadura (111) entre el
Montante Vertical Derecho (54) y la Armadura. Acople el
Montante Vertical Derecho y el Espaciador de la
Armadura a la Armadura con un Perno de la Armadura
(1), una Arandela de la Armadura (14), y una Arandela
Estrella de la Armadura (9).
Repita este paso en el costado izquierdo de la máquina
para correr.
9
111
52
14
1
5
4
51
Agujero
Grande
H
ole
3
53
98
54
Atadura
98
4. Voltee el Montaje de la Consola (91) de cara hacia
abajo. Tenga cuidado de no rayar la superficie del
Montaje de la Consola.
Identifique la Baranda Derecha (55), la cual tiene un orifi-
cio grande en un costado.
Acople la Baranda Derecha (55) al Montaje de la
Consola (91) con dos Tornillos de la Consola (4), un
Tornillo de la Barra Cruzada (5), y una Arandela Estrella
de la Barra Cruzada (12).
12
91
4
Agujero Grande
5
55
4
Cable
