LEONARDO DATALOGGER
Manuale utente
2
Installazione del Leonardo Datalogger
Effettuare i collegamenti elettrici del Leonardo Datalogger con inverter Leonardo spento, seguendo strettamente il
seguente ordine:
1- Collegare la connessione seriale del Leonardo Datalogger, tramite cavo patch in dotazione, sulla porta
monitoraggio dell'inverter Leonardo, contraddistinta dal colore NERO;
2- Collegare la connessione seriale di eventuali regolatori di carica aggiuntivi esterni all'inverter, tramite i poli
A e B della connessione RS-485, come da schema in figura dedicata;
3- Impostare gli indirizzi dei regolatori di carica esterni, tramite menù SETUP, in maniera sequenziale
dall'indirizzo n.4 fino ai successivi;
4- Collegare il cavo Ethernet per la connessione Internet, tramite router esterno che dovrà aver abilitato il
servizio DHCP di assegnazione automatica degli indirizzi IP della rete;
5- Collegare il cavo USB di alimentazione tramite alimentatore AC di dotazione che dovrà essere collegato sulla
linea AC-OUT dell'inverter;

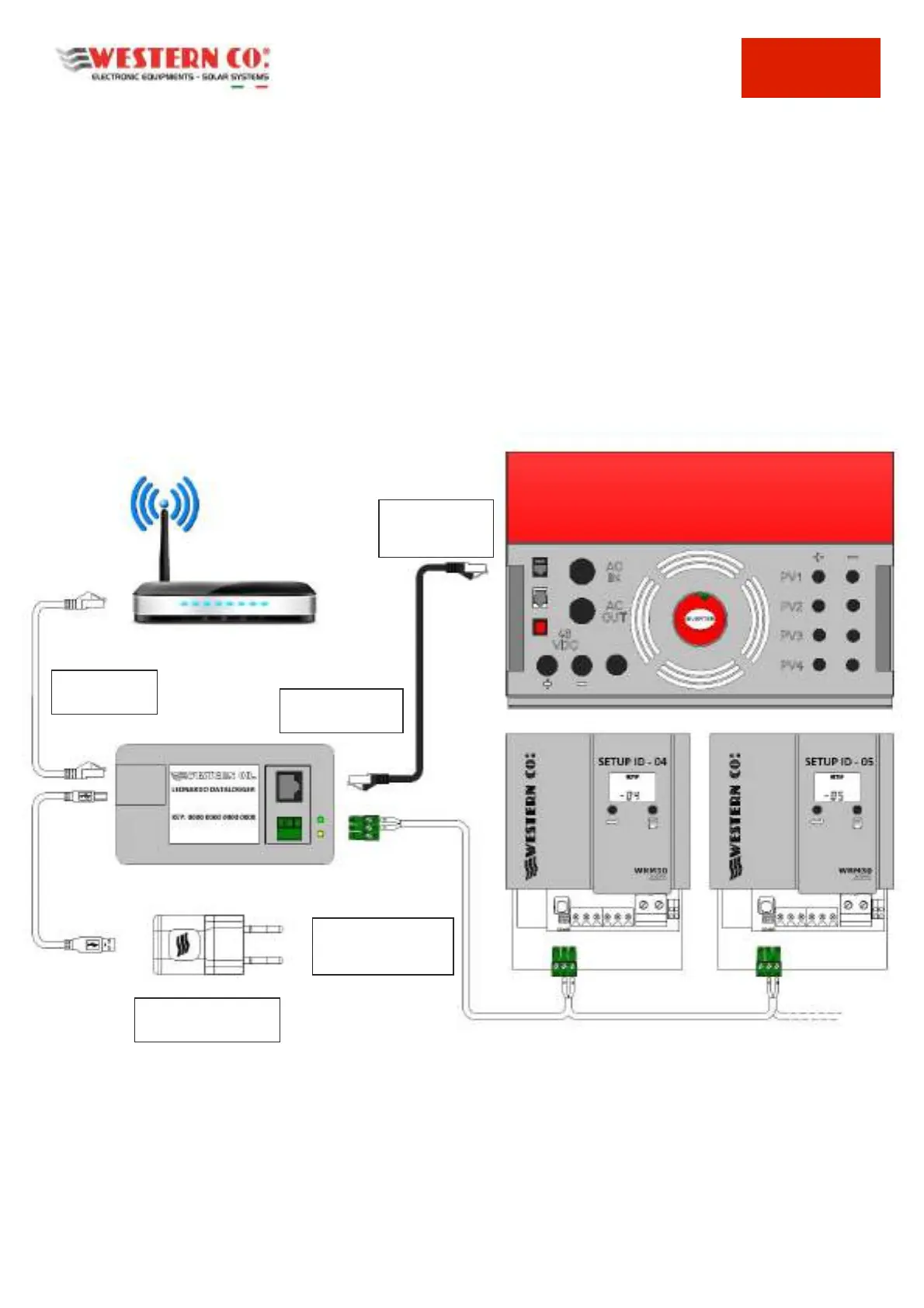

Fig.1 Schema Installazione
6- procedere con l'accensione dell'inverter Leonardo, come da specifico manuale;
7- verificare la connessione internet al server WCLOUD, tramite accensione del LED verde sul Leonardo
Datalogger;
8- verificare la comunicazione seriale inverter, tramite accensione del LED giallo sul Leonardo Datalogger;
CONNESSIONE
SERIALE INVERTER
PLUG INVERTER
NERO
di monitoraggio
CONNESSIONE
SERIALE REGOLATORI
WRM30 ESTERNI
ALIMENTAZIONE AC su
linea AC-OUT inverter
