LEONARDO DATALOGGER
Manuale utente
IT
3
Connessione seriale regolatori di carica aggiuntivi
Gli inverter della serie Leonardo System accettano la possibilità di ampliare la capacità di produzione fotovoltaica,
attraverso l'installazione di regolatori di carica esterni collegati allo stesso banco batterie dell'inverter.
Di solito tali regolatori sono della tipologia WRM30, la produzione fotovoltaica dei regolatori di carica WRM30 esterni
all'inverter può essere monitorata attraverso la connessione seriale dedicata presente sul Leonardo Datalogger,
secondo lo schema di connessione seguente:

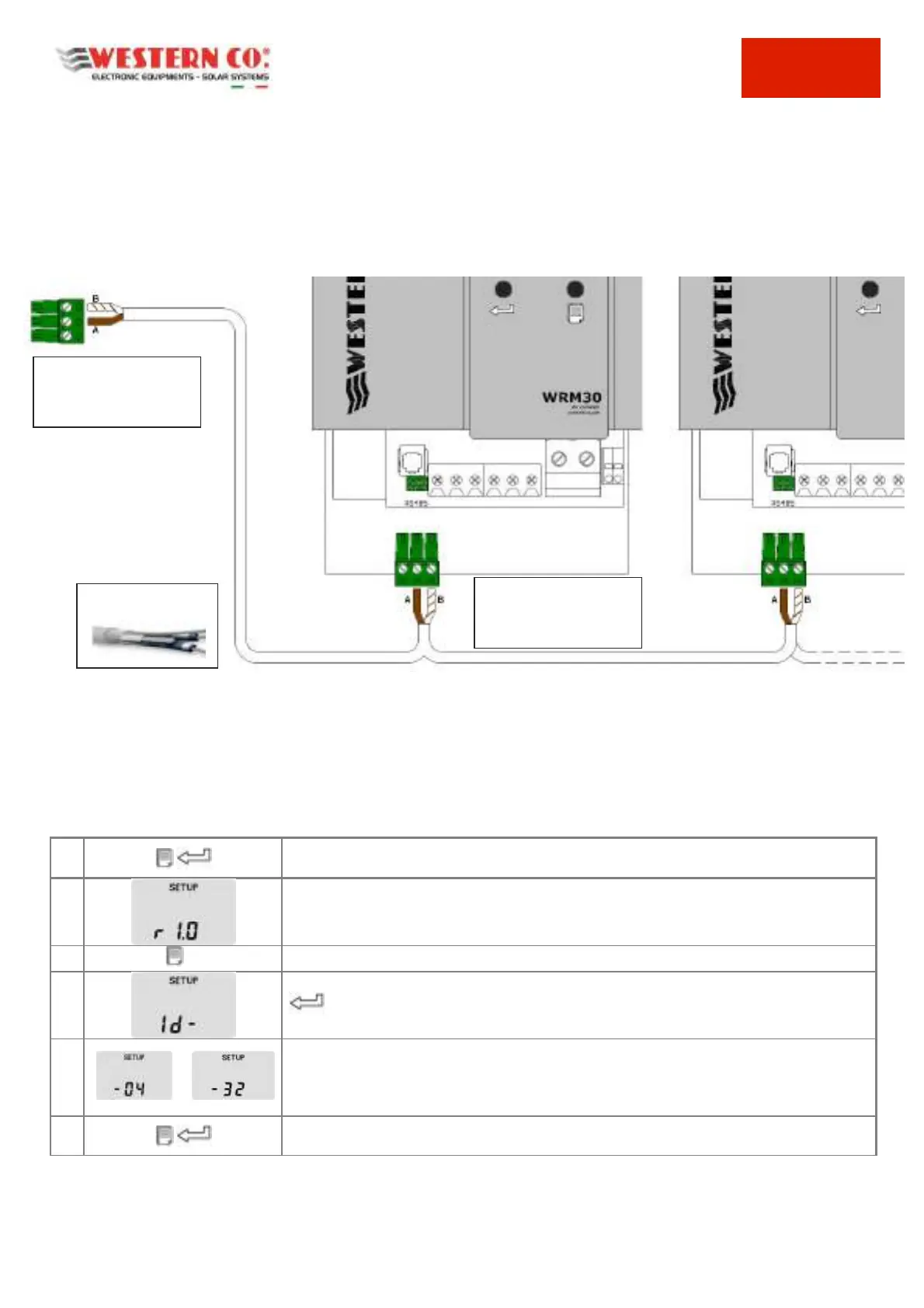

Fig.2 connessione regolatori di carica esterni
Per abilitare correttamente la comunicazione seriale tra Leonardo Datalogger e ciascun regolatore di carica esterno
WRM30, oltre alla connessione seriale RS485 è necessario impostare il corretto indirizzo ID sul BUS di comunicazione,
con sequenza da indirizzo n. 4 a seguire.
Questo può essere effettuato accedendo al menù SETUP:
Mantenendo premuti entrambi i tasti per 1 sec. da qualsiasi pagina di visualizzazione si
accede alle pagine di SETUP
Pag.
1
Visualizza la revisione del firmware del regolatore.
x8
Premendo per 8 volte il tasto pagina, si accede al menù di impostazione indirizzo MODBUS
Pag.
9
Imposta l’indirizzo di nodo ID.
Premendo questo tasto può essere modificata l’impostazione.
…
Selezionare il valore con sequenza:
ID - 4 - REGOLATORE CARICA WRM30 ESTERNO n.1
ID - 5 - REGOLATORE CARICA WRM30 ESTERNO n.2
… fino all'indirizzo massimo 32
Mantenendo premuti per 1 sec. i tasti si torna alla pagina di visualizzazione, salvando i
parametri di configurazione modificati, i quali diventano operativi.
Tab.1 impostazione indirizzi WRM30 esterni
DATALOGGER - POLARITA':
N. 2 - Polo A es.MARRONE
N. 3 - Polo B es. BIANCO/
MARRONE
CAVO SERIALE RS485
2 POLI o di tipo UTP
WRM30 - POLARITA'
N. 2 - Polo A es.MARRONE
N. 3 - Polo B es. BIANCO/
MARRONE
