LEONARDO DATALOGGER
Manuale utente
4
Connessione Seriale Inverter
Il Leonardo Datalogger prevede una connessione seriale dedicata al monitoraggio degli inverter della serie Leonardo,
tale connessione è realizzata tramite connettore PLUG di tipo RJ45, contraddistinto dal colore NERO, sia dal lato
inverter, sia dal lato datalogger.
Per la connessione è possibile utilizzare il cavo PATCH NERO in dotazione, oppure all'occorrenza è possibile realizzare
un cavo di adeguata lunghezza, utilizzando un cavo di tipo UTP CAT. 5E o superiore e connettori RJ45.
La massima lunghezza ammissibile per la connessione seriale inverter è di 25-30m.

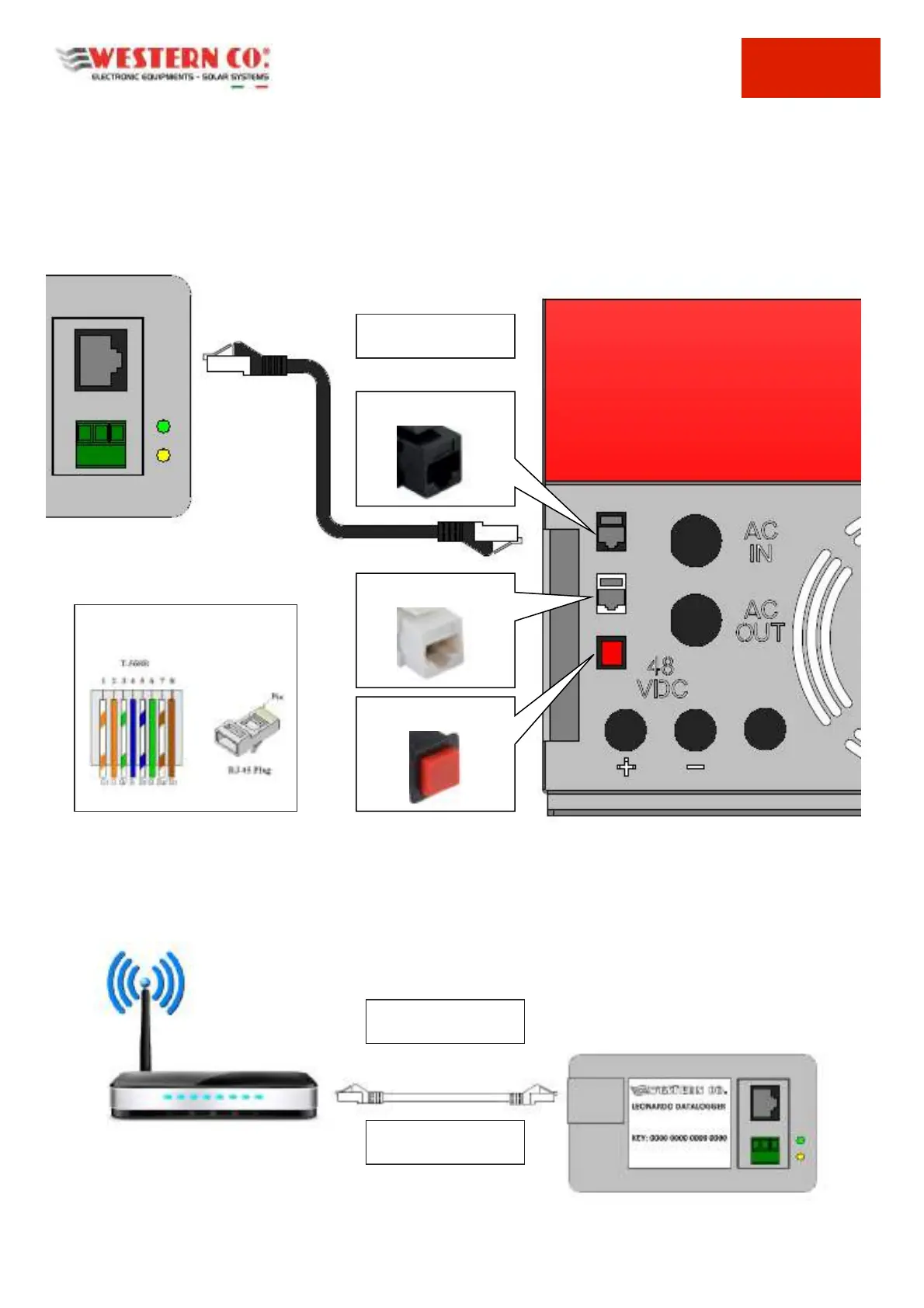

Fig.3 connessione seriale inverter
Connessione Internet del Datalogger
Il Leonardo Datalogger prevede una connessione INTERNET attraverso la connessione cablata di tipo ETHERNET ad un
router per accesso alla rete.
Fig.4 connessione internet
CAVO SERIALE PATCH DRITTO con
cavo CAT.5e 4x2x24/7 AWG
CAVO SERIALE PATCH
INVERTER
CAVO ETHERNET
CONNESSIONE INTERNET
CAVO UTP CAT.5E o
Superiore
