Distances de dégagement à respecter :
L’emplacement doit être assez grand pour permettre d’ouvrir
complètement la porte de la sécheuse.
L’installation requiert un espace minimum de 5½" (140 mm)
derrière la sécheuse pour le conduit d’évacuation avec coude.
Voir “Exigences concernant l’évacuation”.

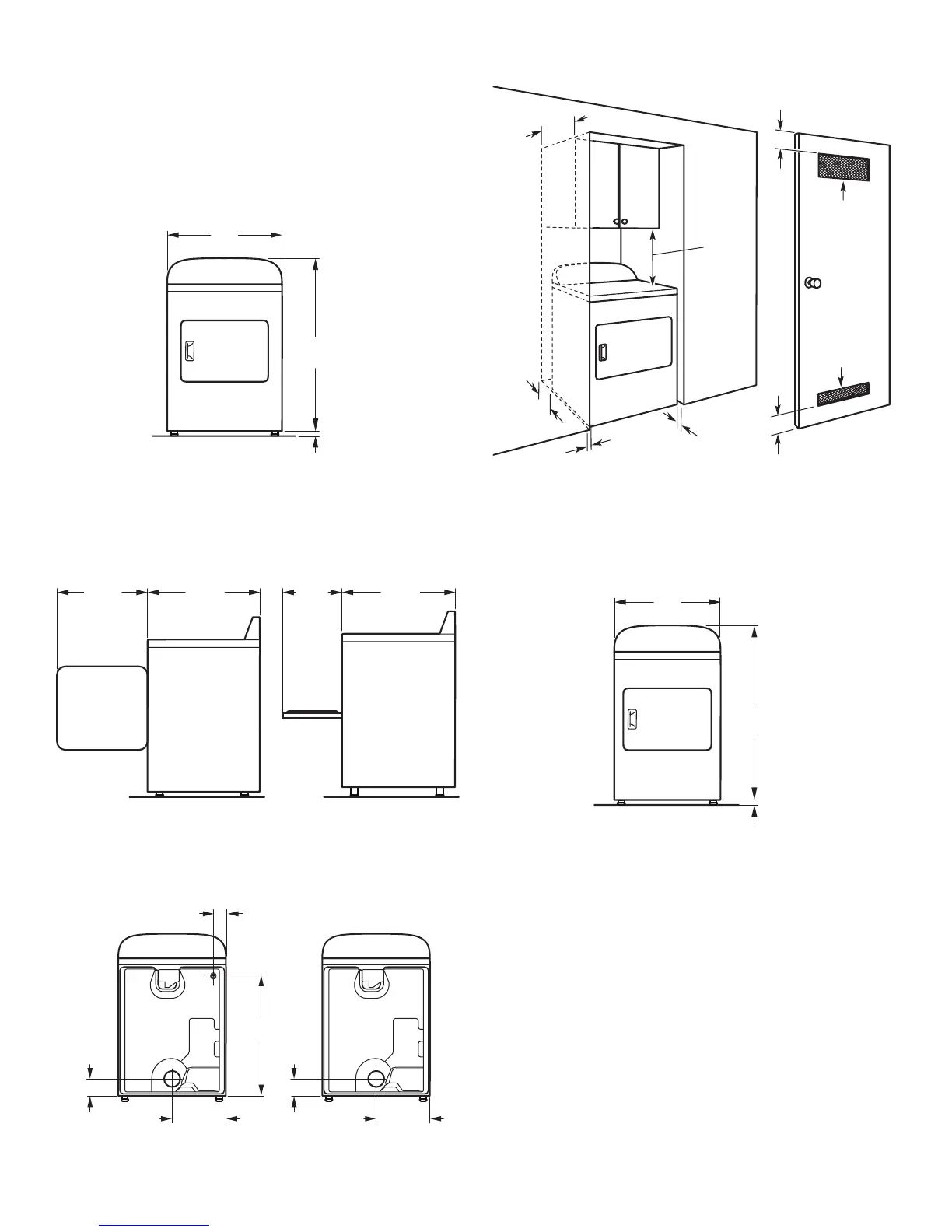

Dimensions de la sécheuse (modèles de 29" de largeur)
Vue avant
A B
A. Porte à large ouverture latérale
B. Porte rabattable à large ouverture
REMARQUE : Les pieds de nivellement doivent être de
1/2" (13 mm) (pour correspondre à la hauteur de la laveuse de
3,6 pi cu de capacité) ou 1½" (38 mm) (pour correspondre à la
hauteur de de la laveuse de 3,8 pi cu de capacité).
Distances d'espacement à respecter
3"*
(76 mm)
3"*
(76 mm)
24 in.
2
*
(155 cm
2
)
48 in.
2
*
(310 cm
2
)
18"*
(457 mm)
1"*
(25 mm)
1"*
(25 mm)
5
1
/2"*
(140 mm)
14"* max.
(356 mm)
*Espacement requis
Dimensions de la sécheuse (modèles de 27" de largeur)
Vue avant
1
/2"
(13 mm)
27"
(686 mm)
43"
(1092 mm)
A B
22
3
/4"
(578 mm)
27
3
/4"
(705 mm)
27
3
/4"
(705 mm)
13
3
/4"
(349 mm)
Vue latérale
Vue arrière
29"
(737 mm)
43
3
/8"
(1102 mm)
1
/2"
(13 mm)
30
1
/4"
(768 mm)
14
1
/2"
(368 mm)
4
3
/4"
(121 mm)
4"
(101 mm)
14
1
/2"
(368 mm)
4
3
/4"
(121 mm)
Modèle avec vapeur Modèle sans vapeur
po
po
