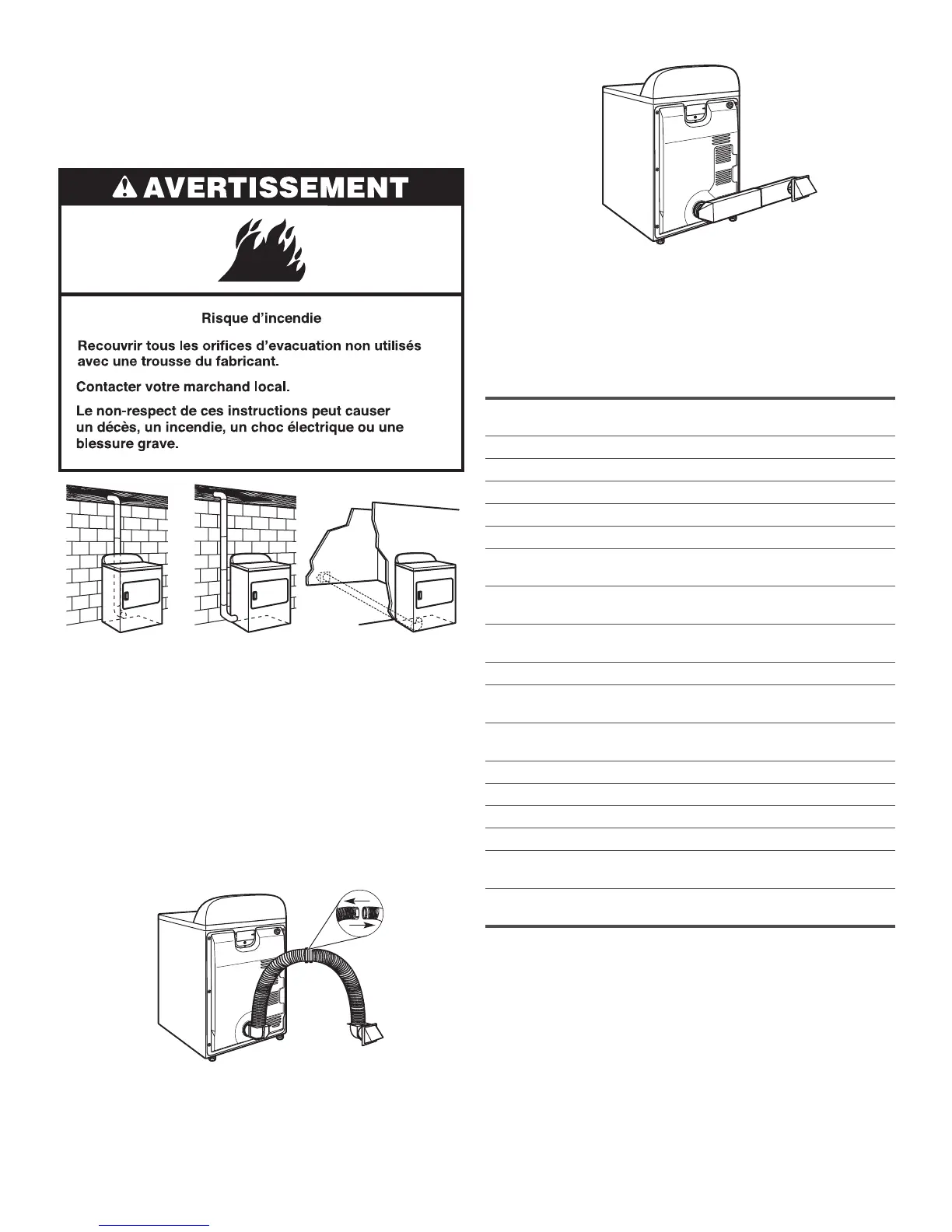

Installations d’évacuation facultatives :
Les modèles de 27" de largeur peuvent être convertis pour
évacuer par le côté droit, le côté gauche ou par le bas (ensemble
d’évacuation 4 voies). Chaque ensemble comporte des
instructions étape par étape. Pour les renseignements sur la
manière de commander, voir “Trousses d’évacuation”.
A. Installation avec acheminement standard du conduit
d’évacuation par l’arrière
B. Installation avec évacuation par la gauche ou par
la droite (modèles de 27" de largeur uniquement)
C. Installation avec évacuation par le bas (modèles de
27" de largeur uniquement)
A B C
Installations alternées pour dégagements
étroits
Il existe de nombreux systèmes d’évacuation. Choisir le type
le mieux adapté à votre installation. Sur l’illustration : les
installations à double dégagement. Se rapporter aux instructions
du fabricant.
Installation au-dessus de la sécheuse
(également disponible avec un coude décalé)
Installation de périscope
REMARQUE : Les trousses suivantes pour les installations
alternées à dégagements étroits sont disponible à l’achat.
Trousses d’évacuation
Pour plus de renseignements, contacter le 1-800-807-6777 ou
visiter notre site Web www.whirlpoolparts.ca.
Numéro de
pièces
Descriptions
8171587RP Périscope d’évacuation métallique de 0 à 5"
4396037RP Périscope d’évacuation métallique de 0" à 18"
4396011RP Périscope d’évacuation métallique de 18" à 29"
4396014 Périscope d’évacuation métallique de 29" à 50"
4392892 Périscope DuraVent™ métallique mural
4396028 Trousse d’évacuation Sure Connect™
(installation par le dessus)
4396009RP Conduit raccordement universel de 5', conduit
d’évacuation souple pour sécheuse
4396010RP Conduit SecureConnect™ de 6', conduit
d’évacuation souple pour sécheuse
4396013RB Trousse d’installation du conduit de sécheuse
4396033RP Conduit d’évacuation souple pour sécheuse
de 5' avec brides
4396727RP Conduit d’évacuation souple pour sécheuse
de 8' avec brides
4396004 Coude décalé pour sécheuse
4396005 Coude décalé pour mur
4396006RW Coude serré DuraSafe™
4396007RW Clapet de conduit d’évacuation à travers le mur
4396008RP Brides d’évacuation en acier de 4" pour
sécheuse – Lot de 2
8212662 Clapet d’évacuation à persiennes de 4" pour
montage en afeurement
