Whirlpool 29" - Raccordement du Conduit Dévacuation

38

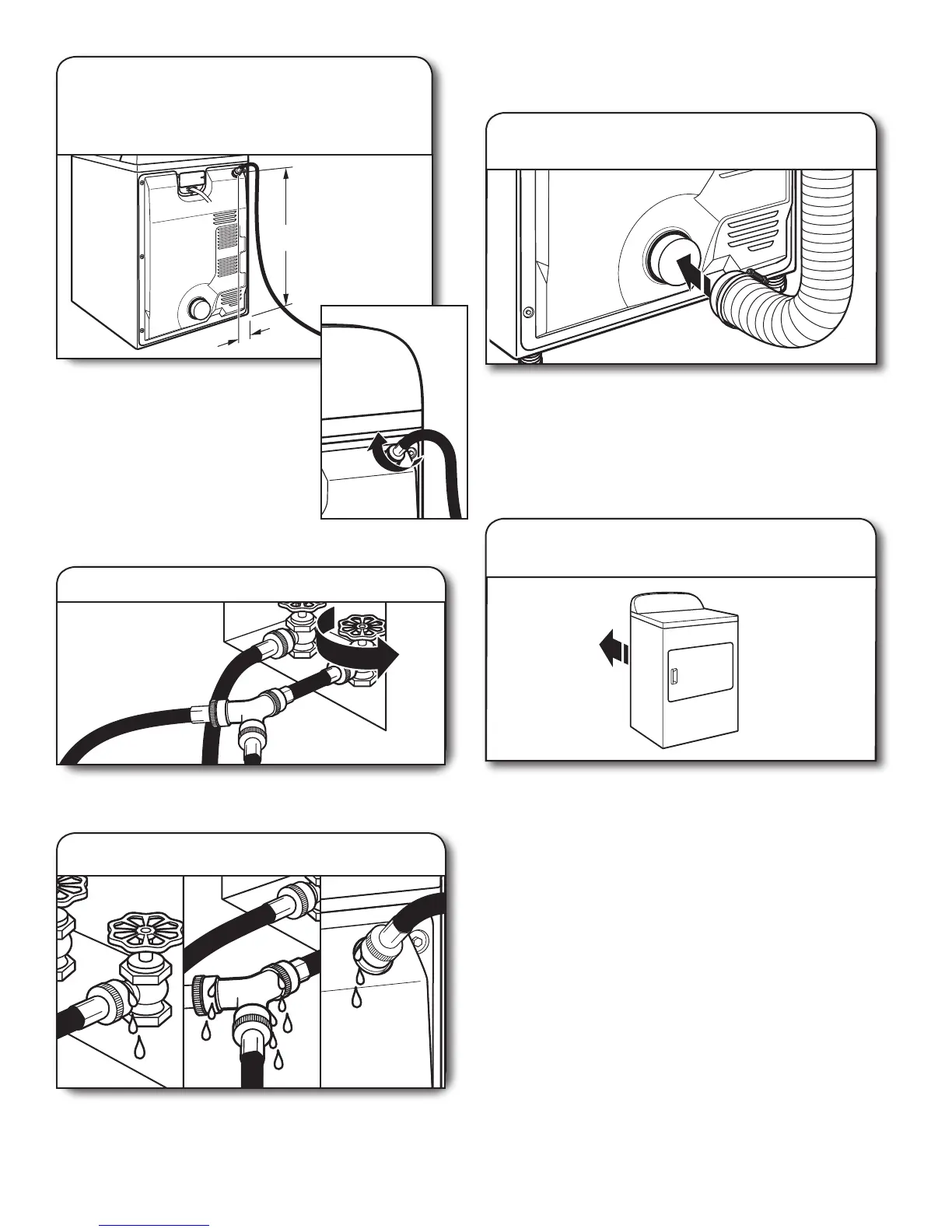

Raccordement du conduit
d’évacuation
Raccorder le conduit d’évacuation
à la bouche d’évacuation
1.
Déplacer la sécheuse à son
emplacement nal
2.
À l’aide d’une bride de serrage de 4" (102 mm), relier
le conduit d’évacuation à la bouche d’évacuation de la
sécheuse. Si on utilise le conduit d’évacuation existant,
s’assurer qu’il est propre. Le conduit d’évacuation de la
sécheuse doit être xé par-dessus la bouche d’évacuation
de la sécheuse, et à l’intérieur du clapet d’évacuation. Vérier
que le conduit d’évacuation est xé au clapet d’évacuation
à l’aide d’une bride de serrage de 4" (102 mm).
Placer la sécheuse à son emplacement nal. Éviter d’écraser
ou de déformer le conduit d’évacuation.
Fixer le long tuyau à
l’électrovanne de remplissage
de la sécheuse et serrer les
raccords
5.
Fixer l’autre extrémité du long tuyau
à l’électrovanne située au sommet
du panneau arrière de la sécheuse.
Visser le raccord à la main jusqu’à
ce qu’il repose sur le connecteur de
l’électrovanne. Terminer le serrage
des raccord de deux tiers de tour
supplémentaire avec une pince.
REMARQUE : Ne pas serrer
excessivement. Le raccord risque d’être
endommagé.
Ouvrir le robinet d’eau froide
Vérier que les robinets d’eau sont ouverts.
6.
Recherche de fuites
Vérier qu’il n’y a pas de fuites autour du raccord en “Y”,
du robinet et des tuyaux.
7.
4"
(101 mm)
30
1
/4"
(768 mm)
