Whirlpool Pro Series - Wiring Schematic

Whirlpool Pro Series
28 pages
Print Icon
To Next Page IconTo Next Page
To Next Page IconTo Next Page
To Previous Page IconTo Previous Page
To Previous Page IconTo Previous Page
Loading...
22
NO
Valve
Motor
Position
Switch
NC
Back of Electronic
Controller (PWA)
Position/
Turbine
Motor
24 V DC
120 V AC
60 Hz
Power
Supply
C
org
grn
Turbine
Sensor
+5
OUT
GND

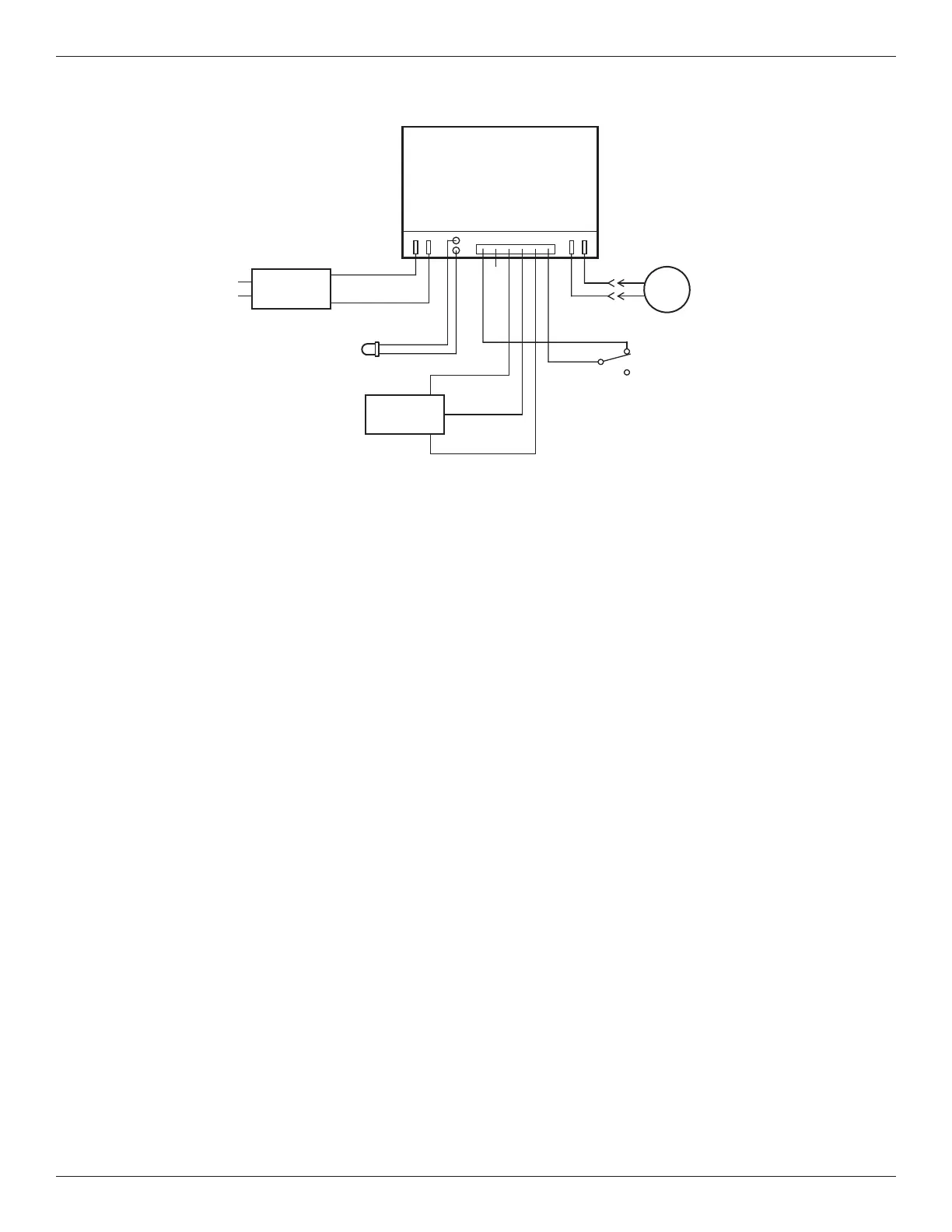

FIG. 41
Tank
Light
Tank
Light
Wiring Schematic
Power
In
