ВНИМАНИЕ!

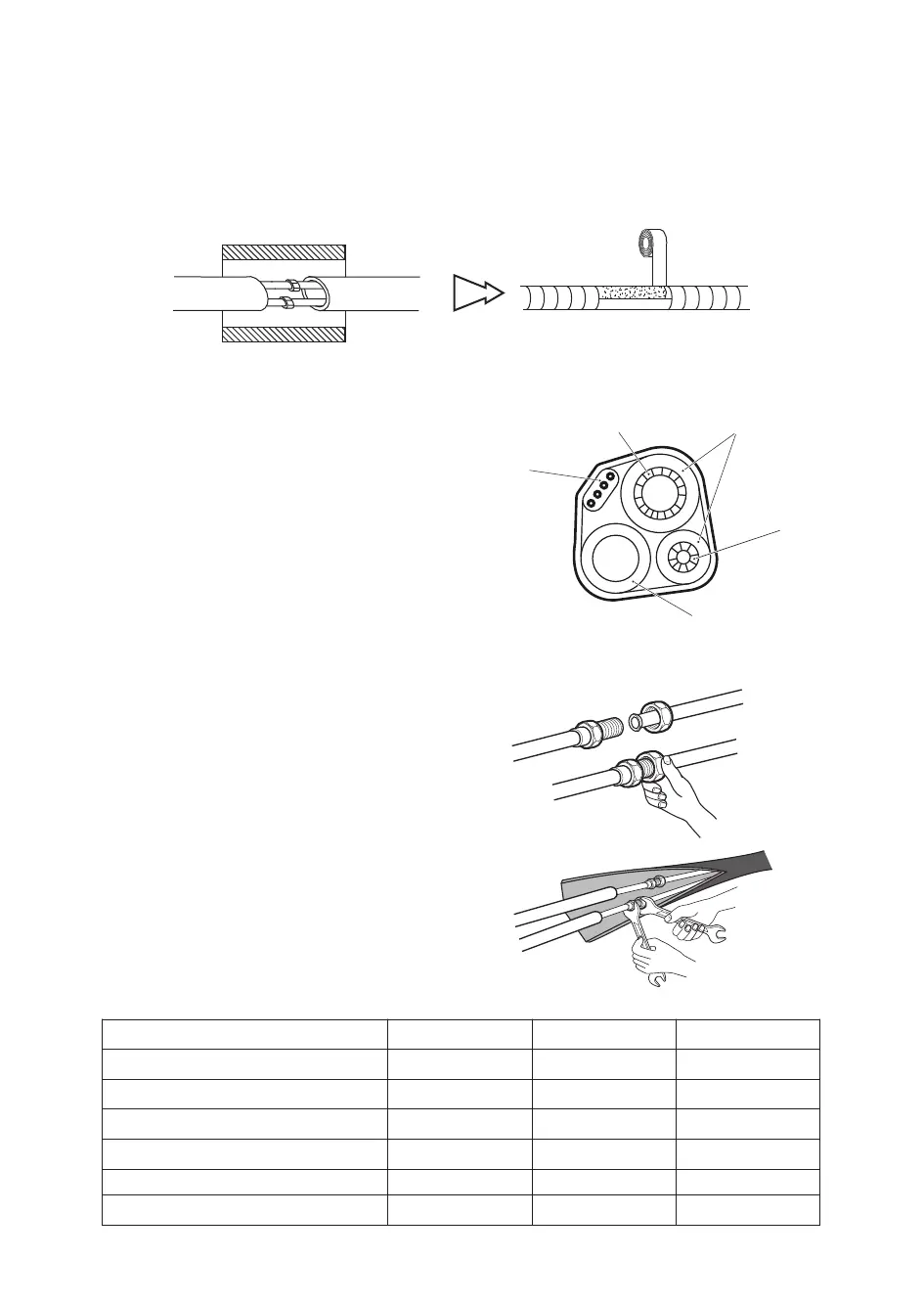

Теплоизоляция соединений трубопроводов:
Оберните соединения трубопроводов теплоизолирующими материалами, а затем оберните их
виниловой лентой.
Теплоизолирующий трубопровод:
a. Поместите сливной шланг под трубопровод.
b. Изолирующий материал: полиэтиленовый
пенистый материал толщиной 6 мм.
ПРИМЕЧАНИЕ: Сливной шланг подготавливается
пользователем.
• Сливной шланг должен быть направлен вниз
для обеспечения свободного стока. Не
изгибайте дренажную трубку, оставьте ее
торчащей или качающейся, не погружайте
конец в воду. Если удлинение сливного шланга
соединено с дренажной трубкой, оно должно
быть обязательно с теплоизоляцией при
прохождении через внутренний блок.
• Если трубопровод направлен вправо, трубы и
силовой кабель должны быть
термоизолированы и закреплены на задней
поверхности блока.
Подсоединение труб:
a. Соедините трубопроводы внутреннего блока с
помощью двух гаечных ключей. Обратите
особое внимание на допустимый момент
затяжки, как показано ниже, чтобы исключить
деформацию и повреждения труб,
соединительных деталей и конусных гаек.
b. Сначала затяните их от руки, а потом с
помощью ключей.
ПРИМЕЧАНИЕ: не отрезайте трубопровод, если
соединительная труба больше, чем требуется.
Теплоизоляция
Обернута виниловой пленкой
74
Размер трубы Момент затяжки Ширина гайки Мин. толщина
Жидкостная сторона (1/4 дюйма) 15~20 Н.м 17 мм 0,5 мм
Жидкостная сторона (3/8 дюйма) 30~35 Н.м 22 мм 0,6 мм
Газовая сторона (3/8 дюйма) 30~35 Н.м 22 мм 0,6 мм
Газовая сторона (1/2 дюйма) 50~55 Н.м 24 мм 0,6 мм
Газовая сторона (5/8 дюйма) 60~65 Н.м 27 мм 0,6 мм
Газовая сторона (3/4 дюйма) 70~75 Н.м 32 мм 1,0 мм
Труба большого
диаметра
Труба с
теплоизоляцией
Труба
малого
диаметра
Сливной шланг
(подготавливается
пользователем)
Соединительный
кабель питания
