Whirlpool SPOW 409 - Схема Электрических Соединений; Установка Наружного Блока

76
УСТАНОВКА НАРУЖНОГО БЛОКА

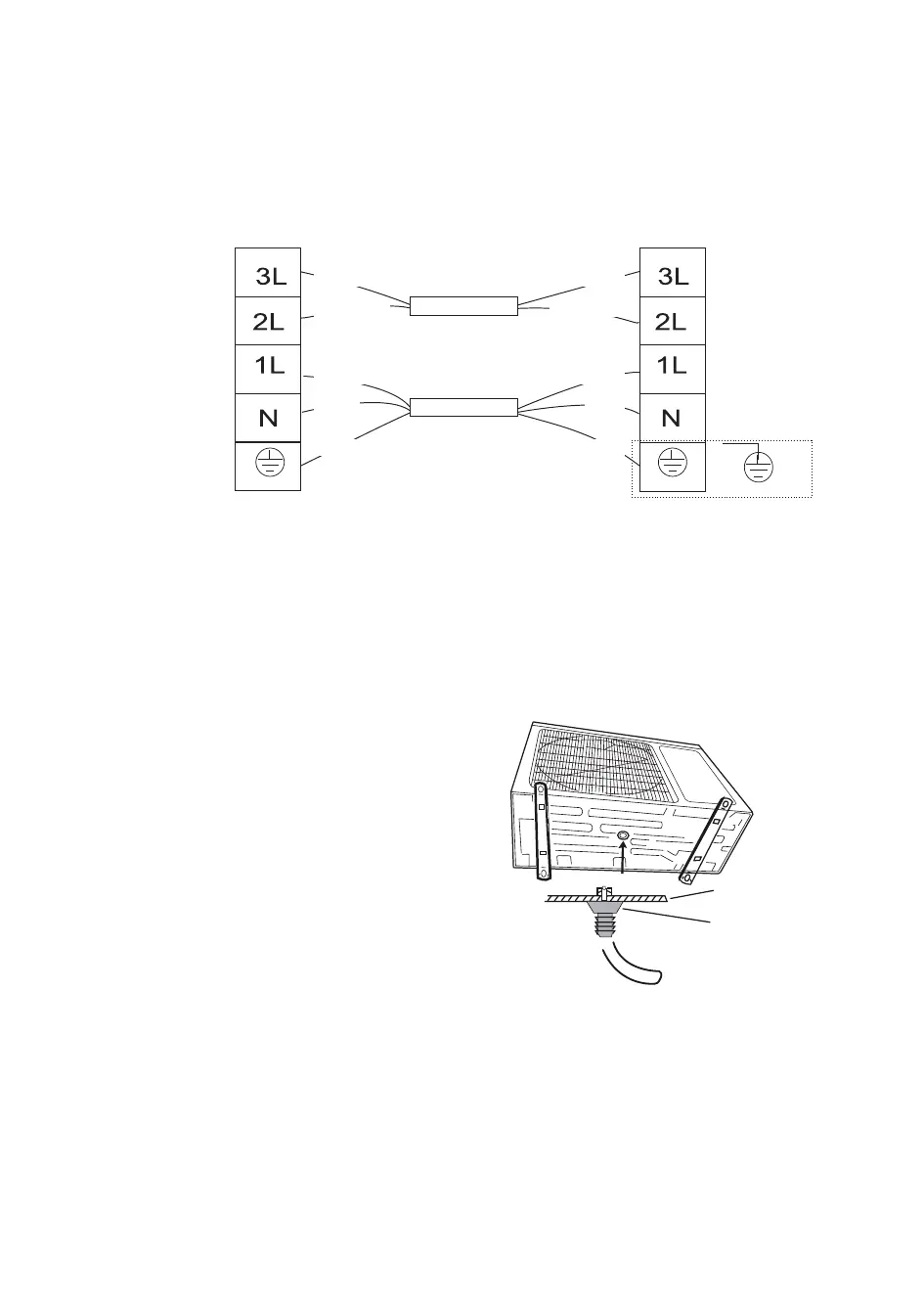

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
1. Установка сливного отверстия и сливного
шланга
Конденсат стекает из наружного блока при
работе кондиционера в режиме обогрева.
Чтобы не беспокоить соседей и не наносить
вред окружающей среде, установите сливное
отверстие и сливной шланг для отвода водного
конденсата. Просто установите сливное
отверстие на шасси наружного блока, затем
соедините сливной шланг с отверстием, как
показано на рисунке справа.
2. Установка и закрепление наружного блока
Закрепите болтами и гайками на плоском и
крепком полу. Если он устанавливается на стене
или крыше, обязательно закрепите подпорку,
чтобы предотвратить качание в результате вибрации или сильного ветра.
Рекомендации: рекомендуется установить резиновую подкладку (опциональная деталь) под
ножки наружного блока для поглощения вибрации во время работы.
3. Соединение трубопровода внешнего блока
• Снимите колпачки с 2-ходового и 3-ходового клапана.
• Соедините трубы с 2-ходовым и 3-ходовым клапаном по отдельности в соответствии с
необходимым моментом.
4. Соединение кабеля наружного блока (см. предыдущую страницу)
Шасси
Сливное
отверстие
Сливной шланг
(предоставляется
пользователем)
Соединительный кабель питания 1
Оранжевый
Электрический блок
Примечание:
У моделей 7k, 9k, 12k питание подводится на внутренний блок с использованием вилки.
В моделях 18k питание подается от сети на внутренний блок через автомат защиты сети.
Насос обогрева
Внутренний блок Наружный блок
Клемма Клемма
Соединительный
кабель питания
Фиолетовый
Коричневый
Синий
Желтый/Зеленый
Оранжевый
Фиолетовый
Коричневый
Синий
Желтый/Зеленый
