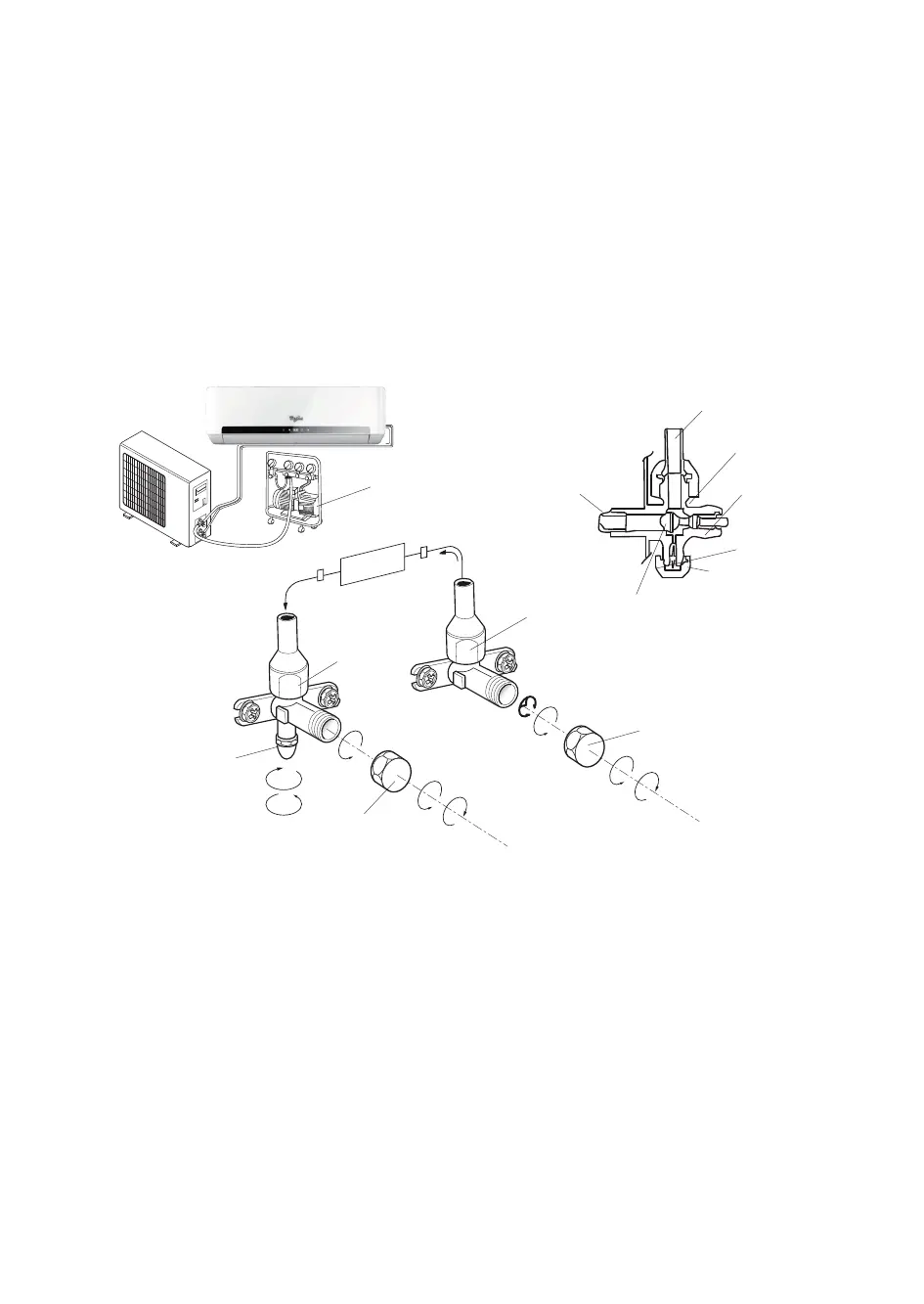

Вакуумный насос
Внутренний
блок
Направление потока
хладагента
3-ходовой
клапан
Сервисное
отверстие
(2) Повернуть
(8) Затянуть
(7) Повернуть, чтобы
полностью открыть
клапан
Крышка
клапана
(1) Повернуть
(8) Затянуть
2-ходовой
клапан
(6) Открыть на 1/4 оборота
(7) Повернуть, чтобы полностью открыть клапан
(1) Повернуть
Крышка клапана
(8) Затянуть
Соединение с внутренним
блоком
Схема 3-ходового клапана
Открытое положение
Шпиндель
Соединение с
наружным блоком
Стержень
клапана
Игла
Крышка сервисного
отверстия
77
ПРОДУВКА ВОЗДУХОМ
Воздухосодержащая влага, оставшаяся в контуре охлаждения, может стать причиной
неисправности компрессора. После подсоединения внутреннего и внешнего блока откачайте
воздух и влагу из контура охлаждения с помощью вакуумного насоса, как показано на рисунке
ниже.
Примечание: Так как давление в системе высокое, а также с целью защиты окружающей среды
не следует выпускать хладагент непосредственно в воздух.
Как продувать воздухопроводы:
1. Отвинтите и снимите крышки с 2-ходового и 3-ходового клапанов.
2. Отвинтите и снимите крышку с клапана обслуживания.
3. Соедините гибкий шланг вакуумного насоса с клапаном обслуживания.
4. Откачивайте воздух вакуумным насосом в течение 10-15 минут, пока не будет достигнет
абсолютный вакуум в 10 мм ртутного столба.
5. При все еще работающем вакуумном насосе закройте кнопку малого давления на
коллекторной трубе вакуумного насоса. Затем остановите вакуумный насос.
6. Откройте 2-ходовой клапан на 1/4 оборота, затем закройте его спустя 10 секунд. Проверьте
герметичность всех соединений с помощью мыльной жидкости или электронного детектора
утечки.
7. Поверните штоки 2- и 3-ходового клапана. Отсоедините гибкий шланг вакуумного насоса.
8. Замените и затяните все крышки клапанов.
