Whirlpool WFR7300S - Instalación de Accesorios

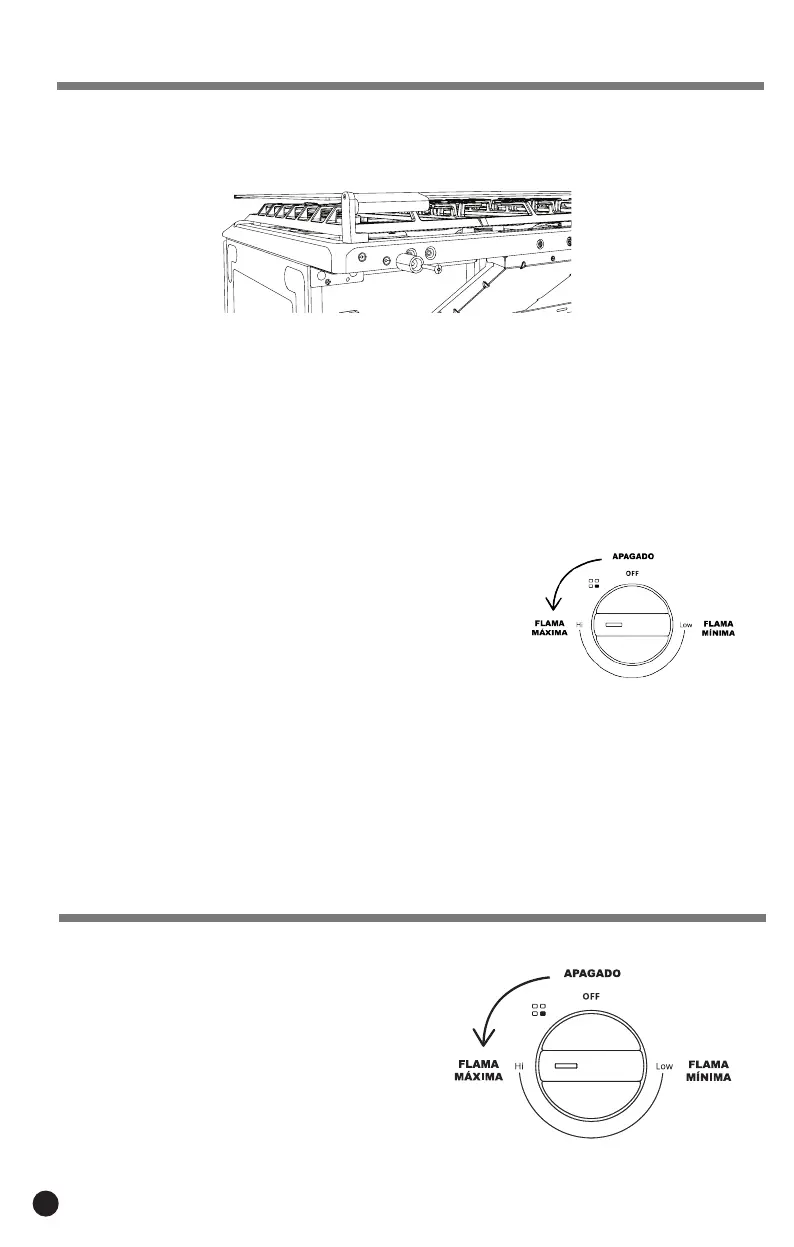

Instalación del espaciador cubierta (modelos de capelo)
Para el correcto funcionamiento de su estufa, DEBE instalar en la parte posterior de la cubierta,
los espaciadores con los tornillos, según se indica en las guras. El espaciador se coloca en
ambos lados de su estufa, según como se ilustra en la siguiente gura.
Vericación de Funcionamiento
Ya que la estufa fue instalada es necesario vericar que la conexión de gas y eléctrica hayan
sido realizadas con éxito. Para esta actividad, coloque la estufa en su posición nal y proceda a
iniciar el funcionamiento de los quemadores superiores y del horno.
Quemadores superiores
De acuerdo con el modelo, su estufa puede tener encendido electrónico de uno o dos pasos.
Siga esta secuencia para corroborar el funcionamiento:
Su estufa es de encendido de un solo paso (es decir en la perilla)
Gire cualquiera de las seis perillas de quemadores superiores, hacia la posición Hi (ama máx-
ima), como se muestra en la gura derecha, se escuchará el sonido de la chispa de la bujía y
se encenderá la ama. En cuanto la ama encienda, gire la perilla a la ama deseada.
Esta misma secuencia puede realizarla para los otros quemadores
superiores.
1. Terminada la vericación, apague todos los quemadores.
Si en cualquiera de los casos la ama no enciende después de 5
segundos o la chispa no se oye, realice los siguientes pasos:
a) Retorne la perilla a la posición de apagado (y suelte el
interruptor si su estufa es de encendido de botón).
b) Asegúrese de haber conectado el cable tomacorriente, sin él, el interruptor y las bujías no
pueden trabajar.
c) Verique que haya suministro de gas, ya sea en el tanque o en la línea. También revise que
las conexiones y los tubos de suministro de gas no estén doblados o bloqueados.
d) Repita desde el paso 1 o 2 (según sea el caso).
Aún con una interrupción de energía eléctrica, los quemadores superiores pueden funcionar.
Cuando esto suceda, realice lo siguiente:
1. Acerque un cerillo encendido al quemador que desea encender.
2. Gire la perilla de dicho quemador hasta la posición de Hi (ama máxima), la ama deberá
encenderse.
Modelos con Termostato con encendido electrónico (Aplica para modelos
WFR7600S, WER7600S):
1. Abra la puerta del horno y retire el piso del horno,
tomando la charola por la parte posterior en ambos
lados donde se muestra en la gura, jale hacia arriba y
retírela de la estufa.
2. Gire la perilla de control del horno hacia la posición
de encendido. En esta posición se escuchará y verá
la chispa del quemador de horno, mantenga la perilla
presionada hasta el tope por espacio de 5 segundos
hasta que el quemador se haya encendido y suelte.
Después gírela hasta la posición inicial (150°C). La
ama deberá encenderse y cubrir todos los oricios del quemador.
QUEMADOR DE HORNO
INSTALACIÓN DE ACCESORIOS
7
