2. Aufbau und Funktion
WIKA-Zusatz-Betriebsanleitung für EMICOgauge 21
14525888.01 04/2022 EN/DE/FR/ES
2. Aufbau und Funktion
2.1 Beschreibung
Das EMICOgauge-Geräte-Hook-up, bestehend aus Manometer und
Instrumentierungsventil, minimiert die Anzahl der Leckagestellen und verringert dadurch
das Risiko, dass Messstoe in die Umgebung entweichen.
Die Ventiloberteile der EMICOgauges sind zusätzlich zur farbigen Staubkappe mit einem
orangenen Ring gekennzeichnet.

Manometer, Typ 232.30.100

EMICOgauge-Anschluss mit 360°-Drehverschraubung

Instrumentierungsventil, Typ IVM, Double-block-and-bleed, Geräteausführung

Konus für Metall/Metall-Sitz

O-Ring-Dichtung

Stützring
Der EMICOgauge-Anschluss mit 360°-Drehverschraubung erlaubt eine schnelle
Ausrichtung des Manometers bei gleichzeitiger Druckabdichtung. Zusätzlich ist dadurch
die Zerlegung des EMICOgauge in Manometer und Ventil einfach und sicher möglich.
Siehe Kapitel 7.2 „Trennung am EMICOgauge-Anschluss“.
2.2 Lieferumfang
Lieferumfang mit dem Lieferschein abgleichen.




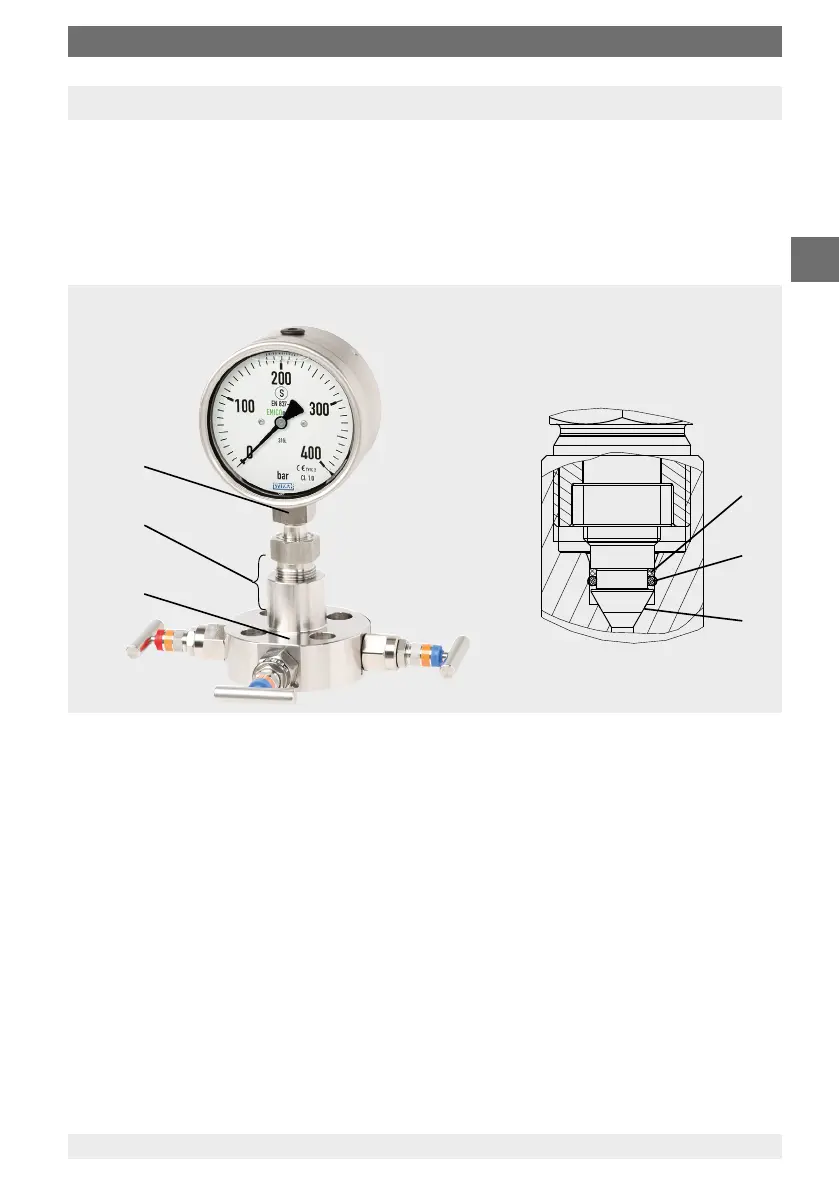

EMICOgauge-Beispiel
Schnittdarstellung von




