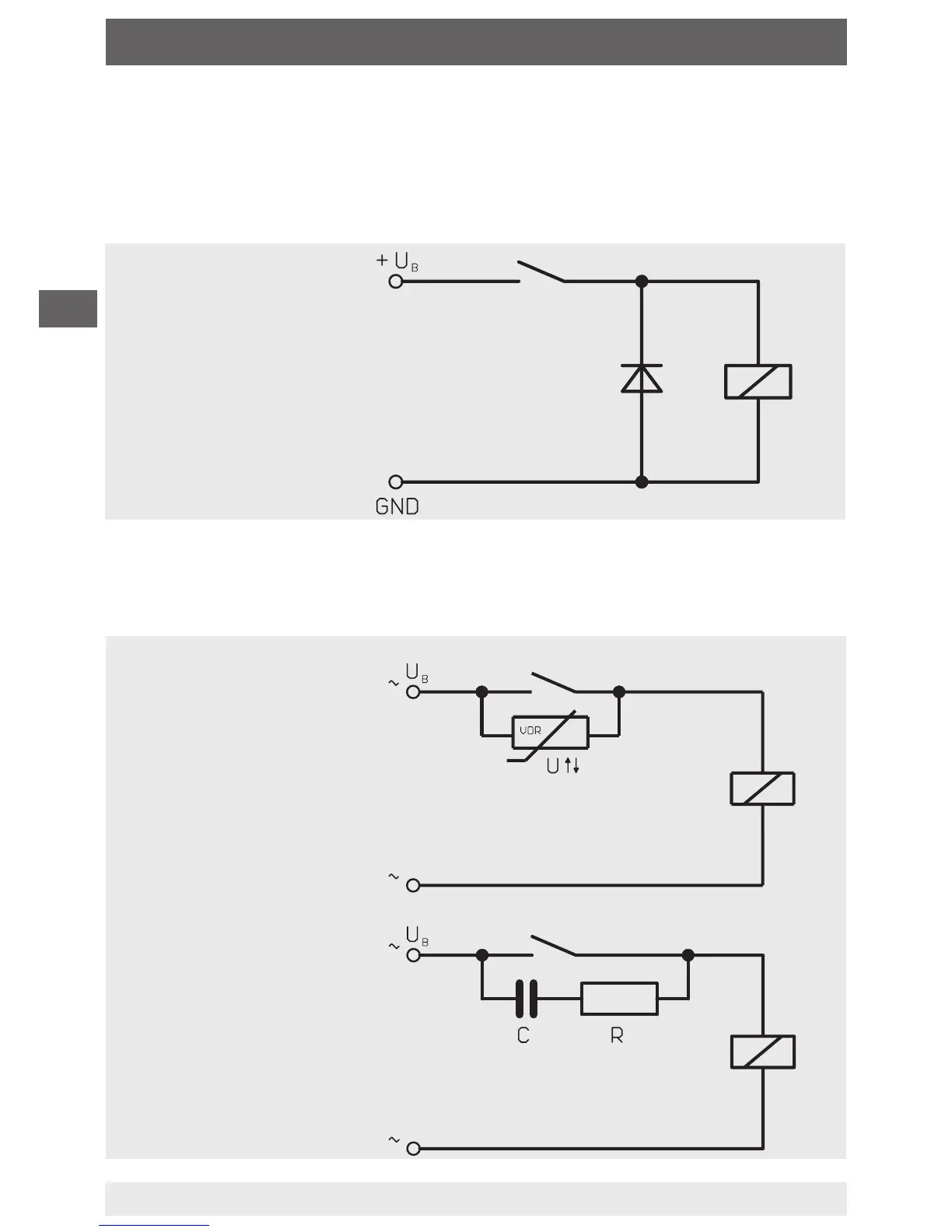

9. Kontaktschutzmaßnahmen
9.1 Induktive Last bei Gleichspannung
Bei Gleichspannung kann der Kontaktschutz durch eine parallel zur Last
geschalteten Freilaufdiode erzielt werden. Die Polung der Diode muss
so erfolgen, dass sie bei angelegter Betriebsspannung sperrt.
Beispiel:
Kontaktschutz-
maßnahme mit
Freilaufdiode
Kontakt
Diode
Kontakt
Kontakt
9.2 Induktive Last bei Wechselspannung
Bei Wechselspannung gibt es zwei mögliche Schutzmaßnahmen:
Beispiel:
Kontaktschutz-
maßnahme mit
Spannungsab-
hängigem Wider-
stand VDR
Beispiel:
Kontaktschutz-
maßnahme mit
RC-Glied
