Kontakt
Kontakt
Schaltspannung
Schaltstrom
max. Strom
max. Spannung
Grenzkurve
erlaubter
Arbeitsbereich
V
max
A
max
A
V
A
min
V
min
WIKA Betriebsanleitung Magnetspringkontakt Typ 821
D
2003325.03 03/2011 GB/D/F/E
33

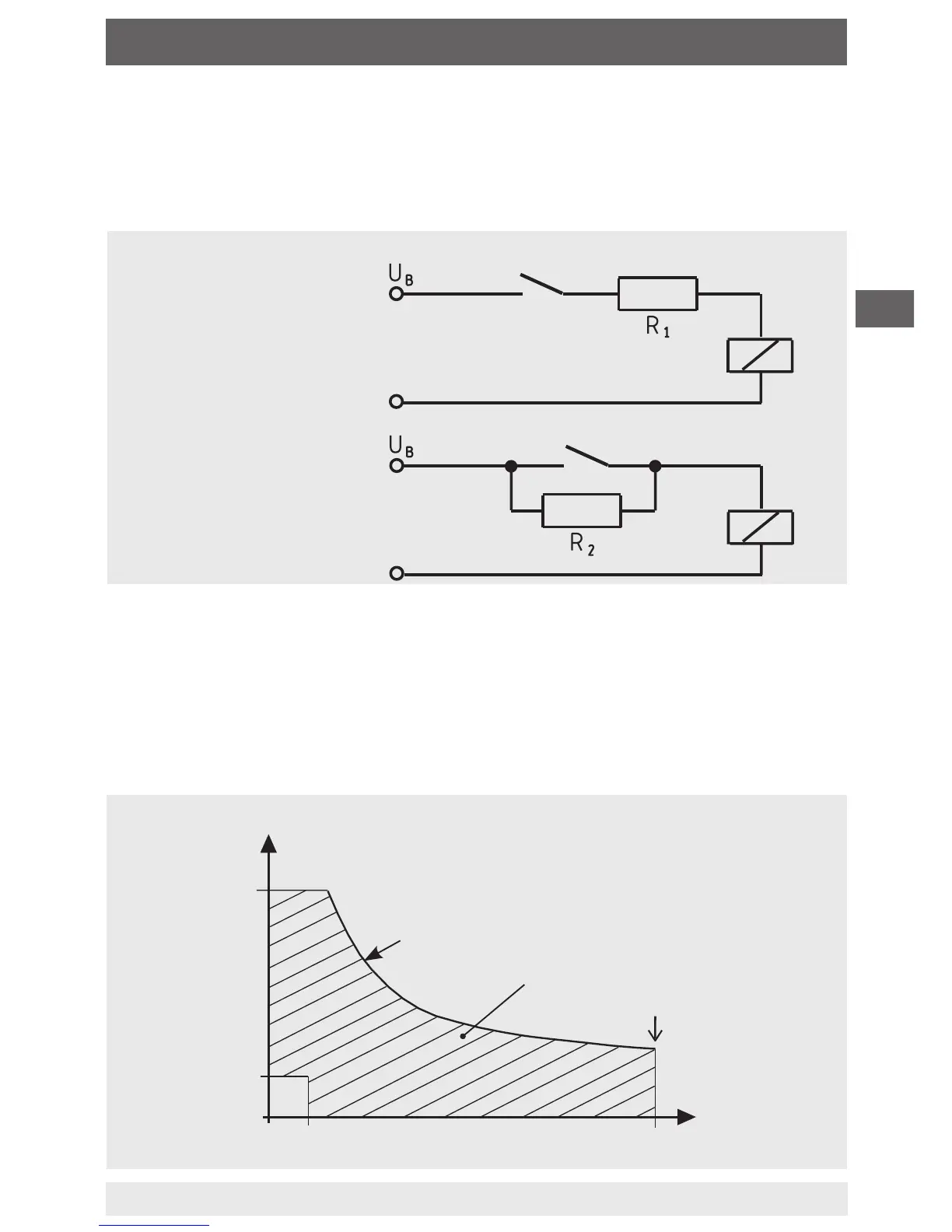

9. Kontaktschutzmaßnahmen
9.3 Kapazitive Last
Bei kapazitiven Lasten treten erhöhte Einschaltströme auf. Diese
können durch Reihenschalten von Widerständen in der Zuleitung
verringert werden.
Beispiele:
Kontaktschutz-
maßnahme mit
Widerstand zur
Strombegrenzung
Kontaktkurve
Die Kontaktkurve zeigt mit dem schraerten Bereich die elektrischen
Werte, die für den jeweiligen Kontakt zulässig sind.
Demnach dürfen die zu schaltende Spannung und/oder der zu schal-
tende Strom ihre maximalen Werte nicht überschreiten.
Die zu schaltende Leistung darf nur unterhalb der Grenzkurve liegen.
