WIKA Betriebsanleitung Typen PGS10, PGS11 und PGS21

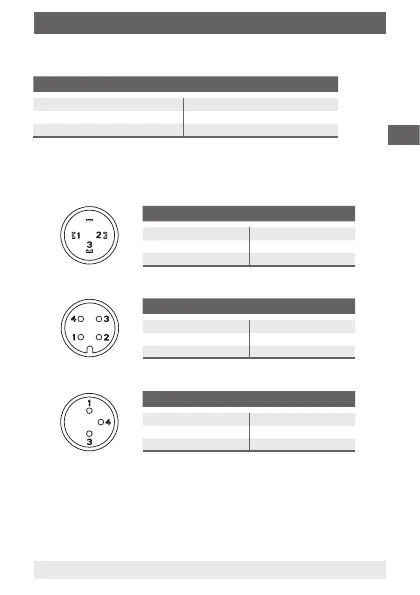

5. Elektrische Schaltkontakte
Stecker
Einzelkontakt Doppelkontakt
1: U
B
+ (common) 1: U
B
+ (common)
2: SP 1 2: SP 1
3: SP 2
Einzelkontakt Doppelkontakt
1: U
B
+ (common) 1: U
B
+ (common)
4: SP 1 4: SP 1
3: SP 2
Winkelstecker EN 175301-803-C
Rundsteckverbinder M12 x 1
Einzelkontakt Doppelkontakt
1: U
B
+ (common) 1: U
B
+ (common)
3: SP 1 3: SP 1
4: SP 2
Rundsteckverbinder M8 x 1
Kabelausgang
Einzelkontakt Doppelkontakt
rot: U
B
+ (common) rot: U
B
+ (common)
schwarz: SP 1 orange: SP 1
schwarz: SP 2
