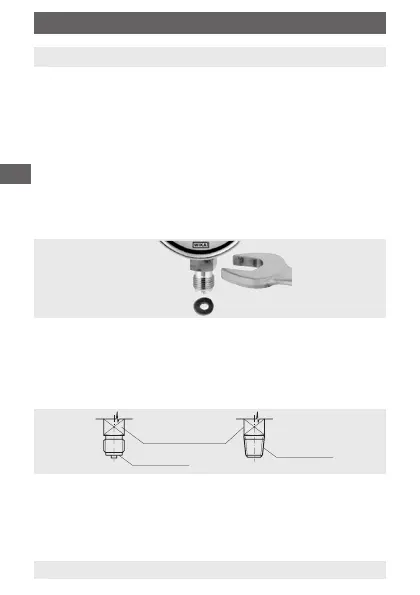

WIKA Mode d‘emploi types PGS10, PGS11 et PGS21
40
7. Mise en service, exploitation
Raccordement mécanique
Conformément aux règles techniques générales pour les manomètres
(par exemple EN 837-2 Recommandations sur le choix et l‘installation des
manomètres).
Si le manomètre est placé à un niveau inférieur à celui du raccord de la
prise de pression, la conduite de mesure doit être bien nettoyée avant le
montage an d'éliminer les corps étrangers.
Lors du vissage des appareils, la force nécessaire ne doit pas être
appliquée sur le boîtier ou la prise câblée, mais seulement sur les surfaces
prévues à l'aide d'un outil approprié sur le carré du raccord.
7. Mise en service, exploitation
Montage avec clé
à fourche
Pour assurer l’étanchéité du raccord avec letage cylindrique du
manomètre sur la surface d‘étanchéité
il faut utiliser des joints plats,
des joints forme lentille ou les joints à écrasement WIKA. Pour les letages
coniques (par exemple letage NPT) l‘étanchéité sur le letage
se fait
en utilisant en plus un matériau d‘étanchéité comme par exemple la bande
PTFE (selon EN 837-2).
Le couple de serrage dépend du joint utilisé. An de positionner l‘appareil
de mesure de façon à ce qu‘il soit facilement lisible, il est recommandé
d‘utiliser un manchon de serrage ou un écrou-chapeau.
Clef plate
Surface d‘étanchéité
Etanchéité
sur letage
11581752.01 07/2010 GB/D/F/E
F
