27
WIKA Betriebsanleitung Typen PGS10, PGS11 und PGS21
Anforderungen an die Einbaustelle
Ist die Leitung zum Messgerät für eine erschütterungsfreie Anbringung nicht
stabil genug, sollte (evtl. über eine exible Kapillarleitung) die Befestigung
mittels Messgerätehalterung erfolgen. Können Erschütterungen nicht
durch geeignete Installationen vermieden werden, dann sollten Geräte
mit Flüssigkeitsfüllung eingesetzt werden. Die Geräte sind vor grober
Verschmutzung und starken Schwankungen der Umgebungstemperatur
zu schützen.
Installation
Nennlage nach EN 837-1 / 9.6.7 Bild 9: 90° ( ⊥ )
Prozessanschluss unten bzw. rückseitig!
Um zusätzliche Aufheizung zu vermeiden, dürfen die Geräte im Betrieb
keiner direkten Sonneneinstrahlung ausgesetzt werden!

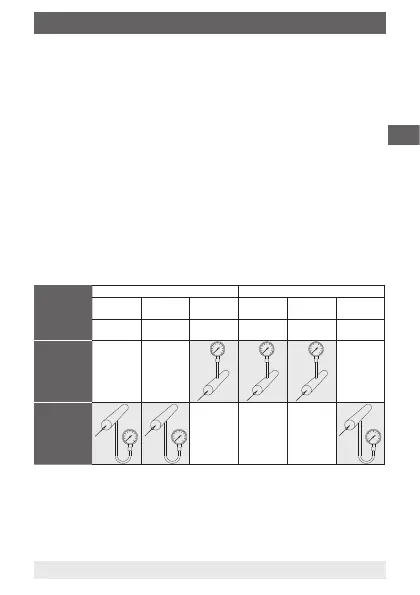

Messanordnungen
Bewährte Messanordnungen für verschiedene Messstoarten.
7. Inbetriebnahme, Betrieb
Zulässige Umgebungs- u. Betriebstemperaturen
Die Anbringung des Druckmessgerätes ist so auszuführen, dass die
zulässigen Umgebungs- und Messstotemperaturgrenzen, auch unter
Berücksichtigung des Einusses von Konvektion und Wärmestrahlung,
weder unter- noch überschritten werden. Der Temperatureinuss auf die
Anzeigegenauigkeit ist zu beachten.
üssige Messstoe gasförmige Messstoe
Füllung der
Messleitung
üssig
zum Teil
ausgasend
vollständig
verdampft
gasförmig
z. T. konden-
siert feucht)
vollständig
kondensiert
Beispiele
Kondensat
siedende
Flüssigkeiten
„Flüssiggase“ trockene Luft
feuchte Luft,
Rauchgase
Wasserdampf
Druck-
messgerät
oberhalb des
Entnahme-
stutzens
Druck-
messgerät
unterhalb des
Entnahme-
stutzens
11581752.01 07/2010 GB/D/F/E
D
