WIKA manual de instrucciones modelos PGS10, PGS11 y PGS21

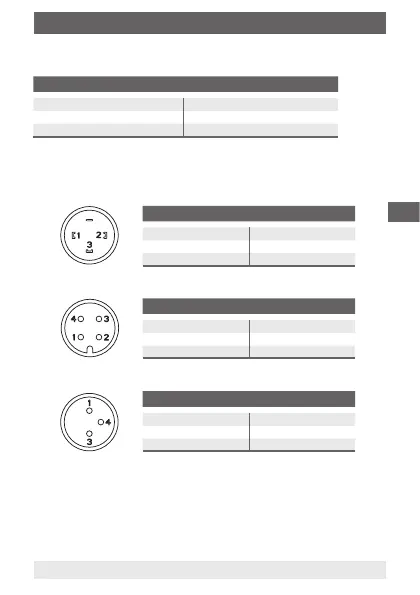

5. Contactos eléctricos
Clavija
Contacto individual Contacto doble
1: U
B
+ (common) 1: U
B
+ (common)
2: SP 1 2: SP 1
3: SP 2
Contacto individual Contacto doble
1: U
B
+ (common) 1: U
B
+ (common)
4: SP 1 4: SP 1
3: SP 2
Clavija de salida lateral EN 175301-803-C
Conector circular M12 x 1
Contacto individual Contacto doble
1: U
B
+ (common) 1: U
B
+ (common)
3: SP 1 3: SP 1
4: SP 2
Conector circular M8 x 1
Salida de cable
Contacto individual Contacto doble
rojo: U
B
+ (common) rojo: U
B
+ (common)
negro: SP 1 naranja: SP 1
negro: SP 2
