2. Aufbau und Funktion
2.1 Überblick

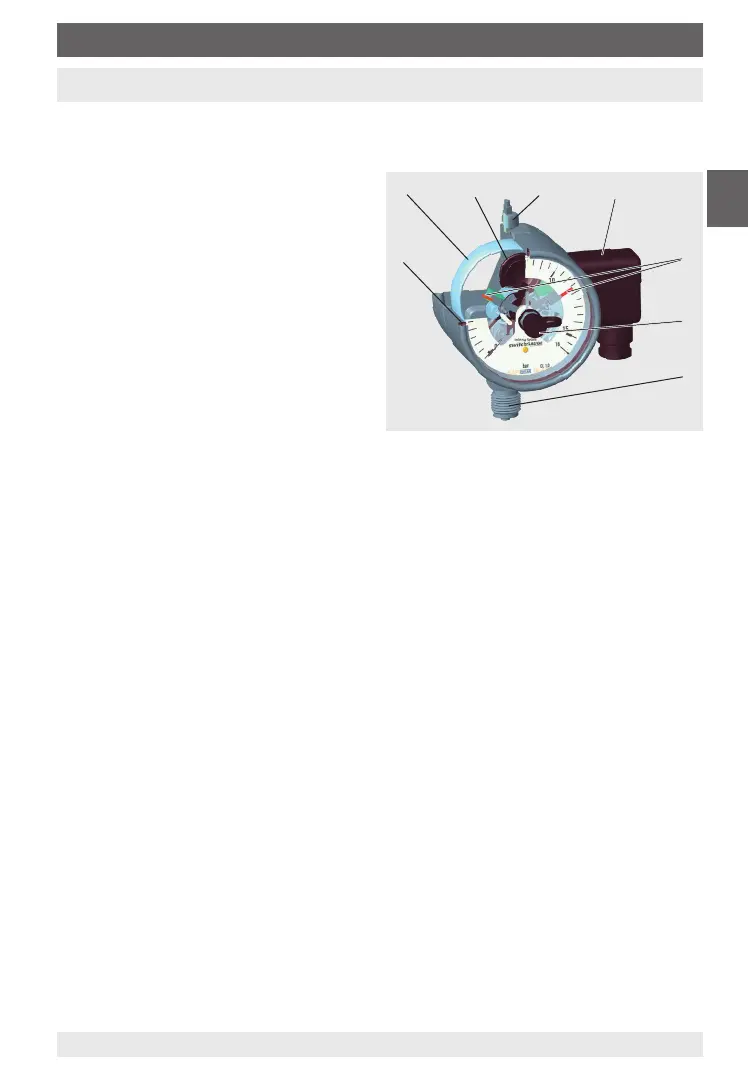

Beispiel Typ PGS23.100, Ausführung „S1“ nach EN 837

Mehrschichten-Sicherheitsglas

Messglied

Stopfen der Entlastungsönung

Druckausgleichsventil

Elektrischer Anschluss mit Kabelbox

Sollwertzeiger

Verstellschloss

Prozessanschluss
2.2 Beschreibung
Diese Manometer mit Induktivkontakt(en)
sind speziell für Anwendungen in explosions-
gefährdeten Bereichen konzipiert. WIKA
fertigt und qualiziert diese Geräte in Anlehnung an EN 837 (Relativdruck), DIN 16002
(Absolutdruck), DIN 16003 (Dierenzdruck) und DIN 16085 (Schaltkontakte) in den
Ausführungen „S1“ und „S3“.
Ausführung „S1“ nach EN 837
Diese Ausführung ist mit einer Entlastungsönung am Gehäuse ausgeführt.
Sicherheitsausführung „S3“ nach EN 837
Diese Ausführung besteht aus Mehrschichten-Sicherheitsglas, einer bruchsicheren
Trennwand zwischen Messsystem und Zierblatt sowie einer ausblasbaren Rückwand. Im
Fehlerfall ist der Bediener an der Frontseite geschützt, da Messstoe und Bauteile nur über
die Rückseite des Gehäuses austreten können.
Schaltkontakt Typ 831
Die eingebauten elektrischen Induktivkontakte sind berührungslos arbeitende, induktive
Näherungsschalter in Schlitzbauform, die aus Trennschaltverstärkern mit bescheinigten
eigensicheren Stromkreisen versorgt werden. Bei Überschreiten der einstellbaren Grenzw-
erte werden deren Ausgangsstromkreise geönet bzw. geschlossen.
2.3 Lieferumfang
Lieferumfang mit dem Lieferschein abgleichen.

   



