49Manometer mit Ausgangssignal, optional für explosionsgefährdete Bereiche
11297264.05 07/2019 EN/DE
DE
Mit einem Schlitzschraubendreher (0,6 x 3,5 mm) die Schraube am Kabelhaubendeckel
vollständig lösen und entnehmen.
Die Kabelhaube samt Buchseneinsatz vom Kabeldosenunterteil (fest mit Gerät verbun-
den) abziehen.
Kabelhaubendeckel entfernen und den Buchseneinsatz ganz durch die Kabelhaube
nach unten herausdrücken.

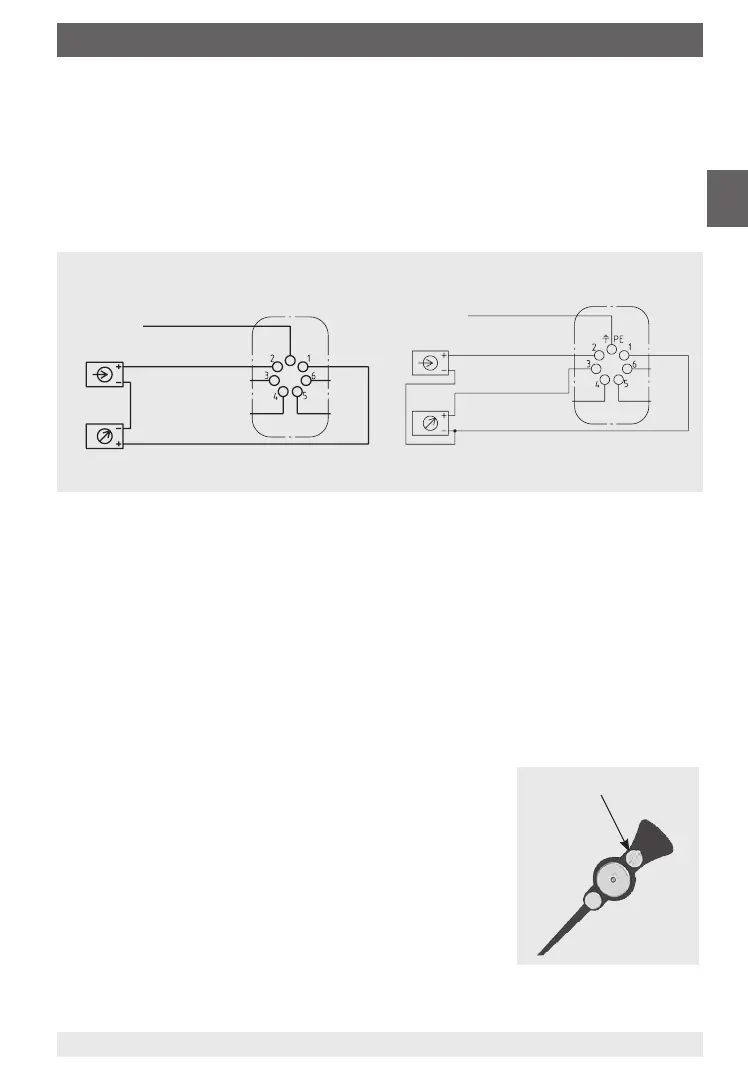

Anschlussbelegung Kabeldose
Anschlussbelegung Typ PGT23.063
Kabel Stecker Belegung
rot Pin 1 U
B
+/I+
schwarz Pin 4 0 V/I-
braun Pin 2 n.c.
- - - Pin 3 n.c
5.3 Nullpunkteinstellung (nicht für PGT23.063)
Meist kann die Überprüfung und Einstellung des Nullpunktes im drucklosen Zustand
erfolgen. Geräte deren Skalenanfang nicht bei Atmosphärendruck liegt müssen mit dem
Druckwert des Skalenanfangs beaufschlagt werden. Bei Dierenzdruckmanometern sollte
die Einstellung des Nullpunktes durch Önen des Druckausgleichventils unter statischer
Last erfolgen.
Mechanischer Nullpunkt
Bei Abweichung des Zeigers von dem Nullpunkt (im drucklosen
Zustand), kann die Nullpunkteinstellung über den eingebauten
Verstellzeiger erfolgen. Hierzu den Bajonettring inklusive der
Sichtscheibe und der Dichtung vom Gehäuse entfernen.
Durch Drehen an der Schlitzschraube des Verstellzeigers kann
eine mechanische Nullpunkteinstellung durchgeführt werden.
Diese Klemme
nicht verwenden
Klemmen 3 und 4: nur für internen Gebrauch
Klemmen 5 und 6: Nullpunkt zurücksetzen
U
B
+/I+
+0V/GND
Auswertung
(Anzeige)
Hilfsenergie
Erde, verbunden
mit Gehäuse
I
out
/U
out
Klemmen 4, 5 und 6:
nur für internen Gebrauch
U
B
+/I+
+0V/I-
Auswertung
(Anzeige)
Hilfsenergie
2-Leiter-Ausführung
z. B. 4 ... 20 mA
3-Leiter-Ausführung:
z. B. 0 ... 20 mA / 0 ... 10 V
Schlitzschraube
5. Inbetriebnahme, Betrieb
