Die Messleitung ist so auszuführen und zu montieren, dass sie die auftretenden Belastun-
gen durch Dehnung, Schwingung und Wärmeeinwirkung aufnehmen kann. Bei Gasen als
Messsto ist an der tiefsten Stelle eine Entwässerung, bei üssigen Messstoen an der
höchsten Stelle eine Entlüftung vorzusehen.
Die Messgeräte müssen gemäß EN 837-1 in der üblichen Einbaulage, mit einer max. zuläs-
sigen Neigung von 5° zu allen Seiten, montiert werden.

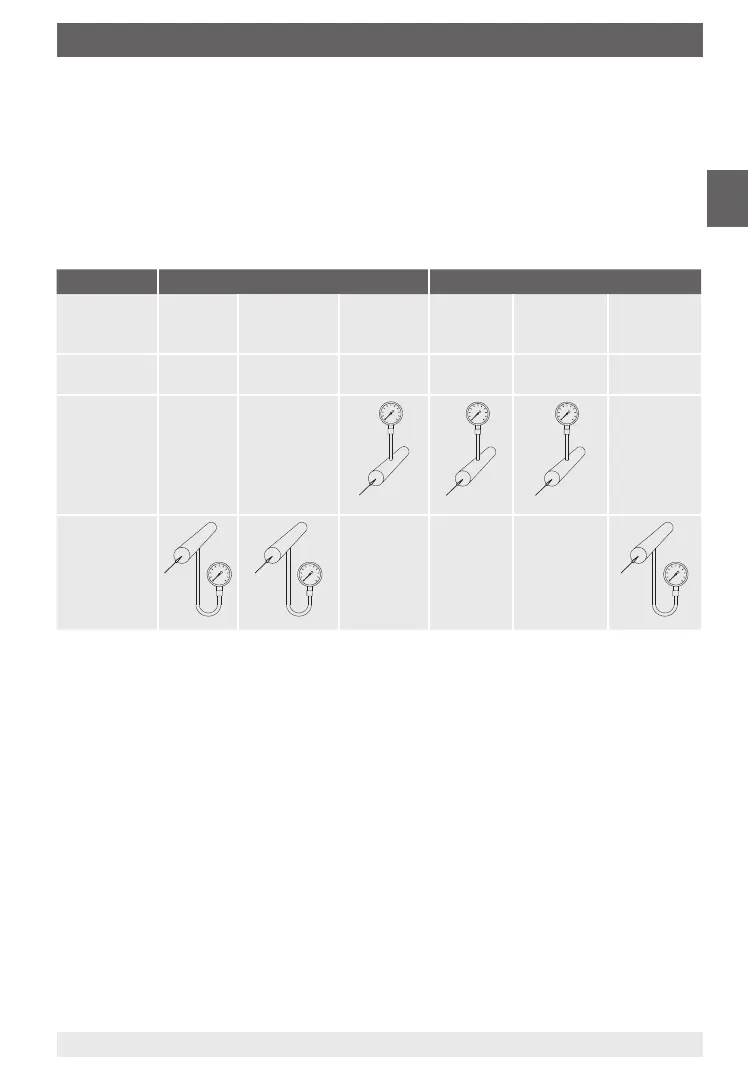

Messanordnungen
Bewährte Messanordnungen für verschiedene Messstoarten.
FlüssigeMessstoe GasförmigeMessstoe
Füllung der
Messleitung
üssig zum Teil
ausgasend
vollständig
verdampft
gas förmig zum Teil
kondensiert
(feucht)
vollständig
kondensiert
Beispiele Kondensat siedende
Flüssigkeiten
„Flüssigga-
se“
trockene
Luft
feuchte Luft
Rauchgase
Wasser-
dampf
Manometer
oberhalb
des Entnah-
mestutzens
Manometer
unterhalb
des Entnah-
mestutzens
5.2 Elektrischer Anschluss
Der elektrische Anschluss darf nur durch qualiziertes Fachpersonal erfolgen. Das Gerät
muss in den Potentialausgleich der Anlage eingebunden werden.
→ Leistungsdaten siehe Kapitel 9 „Technische Daten“
Hilfsenergie Nicht-Ex-Ausführung
Passende Stromversorgung:
Typ KFA6-STR-1.24.500, AC 115/230 V, für Hutschiene, Bestellnummer: 7305636
Hilfsenergie Ex-Ausführung
Das Gerät darf nur in Verbindung mit einem entsprechenden Ex-Speisetrenner betrieben
werden.
Passender Ex-Speisetrenner:
Typ KFD2-STC4-Ex1, DC 20 ... 35 V, für Hutschiene, Bestellnummer: 2341268
5. Inbetriebnahme, Betrieb
