35WIKA Betriebsanleitung Druckmessumformer, Typ S-10
DE
1604457.16 09/2017 EN/DE/FR/ES
5. Inbetriebnahme, Betrieb

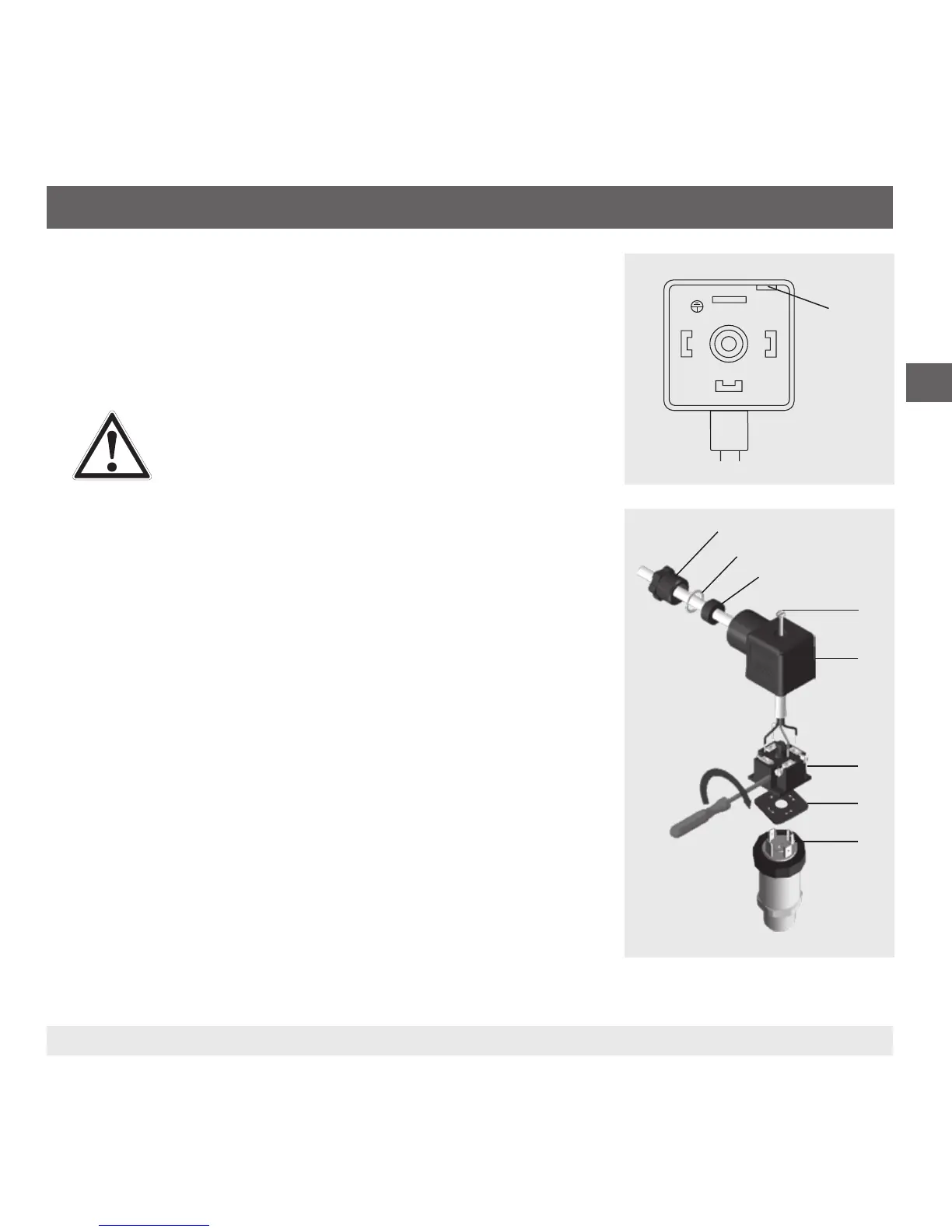

5.3 Montage Winkelstecker DIN 175301-803
1. Schraube (1) lösen.
2. Kabelverschraubung (2) lösen.
3. Winkelstecker (5) + (6) vom Gerät abziehen.
4. VORSICHT!
Unsachgemäße Montage
Dichtung des Winkelgehäuses wird beschädigt.
▶
Klemmblock (6) nicht durch Schraubenöffnung (1) oder
Kabelverschraubung (2) herausdrücken.
Über Montageönung (D) den Klemmblock (6) aus dem Winkelgehäuse
(5) hebeln.
5. Kabel durch Kabelverschraubung (2), Ring (3), Dichtung (4) und Winkel-
gehäuse (5) schieben.
6. Kabelenden gemäß Anschlussschema am Klemmblocks (6) anschließen.
7. Winkelgehäuse (5) auf Klemmblock (6) drücken.
8. Darauf achten, dass die Dichtungen unbeschädigt sind und Kabelver-
schraubung und Dichtungen korrekt sitzen, um die Schutzart zu gewähr-
leisten.
9. Kabel über Kabelverschraubung (2) verschrauben.
10. Flachdichtung (7) über Anschlusspins des Gerätes legen.
11. Winkelstecker (5) + (6) auf Gerät stecken.
12. Schraube (1) festziehen.
(D)
(7)
(5)
(6)
(8)
(1)
(2)
(3)
(4)
