WIKA manual de instrucciones transmisor de présion, modelo S-1084
1604457.16 09/2017 EN/DE/FR/ES
ES
6. Ajuste de punto cero y span
Solo utilizar el potenciómetro para ajustar el span si se dispone de un equipo de calibración con una
precisión mejor que el triple de la precisión del transmisor de presión.

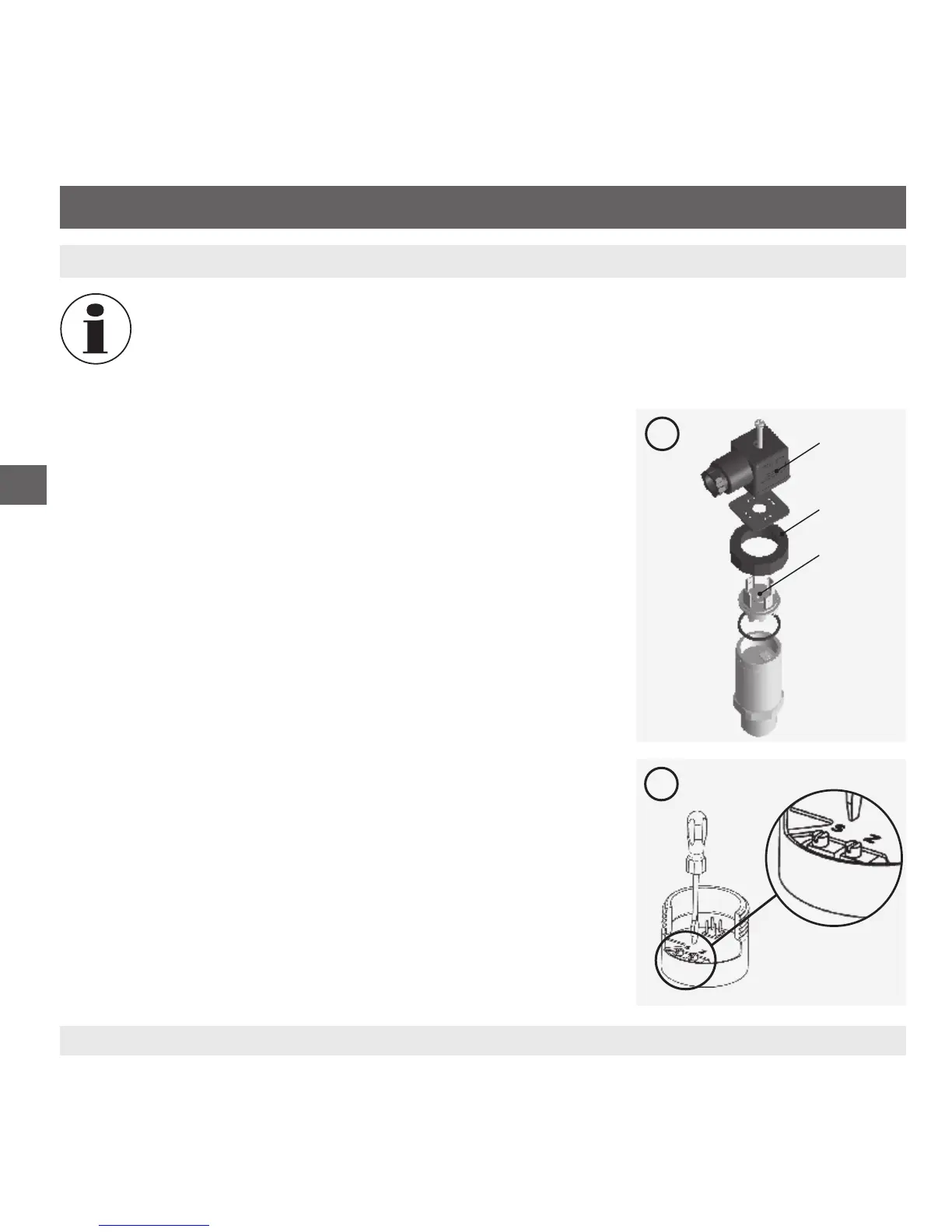

7.1Preparación(IllustraciónA)
Para acceder a los potenciómetros, abrir el instrumento como sigue:
■
Desconectar la conexión eléctrica  del instrumento
■
Soltar  el anillo roscado.
■
Retire con cuidado el conector  desde el instrumento
■
Conectar el conector  a la alimentación auxiliar y a una unidad indicadora
(p. ej. un amperímetro, un voltímetro) según el esquema de conexión.
7.2Ajustedepuntocero(ílustraciónB)
■
Alcanzar el valor inicial del rango de medida
■
Ajustar mediante el potenciómetro "Z" la señal mínima de salida (p. ej. 4 mA).
7.3Ajustespan(ilustraciónB)
■
Alcanzar el valor nal del rango de medida
■
Acerca de los potenciómetro "S" ajustar la potencia máxima (p. ej. 20 mA)
■
Comprobar el punto cero y volver a ajustar en caso de desviación.
■
Repetir el proceso hasta que el punto cero y el span estén correctamente
ajustados.



A
B
6. Ajuste de punto cero y span
