36 WIKA Betriebsanleitung Druckmessumformer, Typ S-10
1604457.16 09/2017 EN/DE/FR/ES
DE
6. Einstellung Nullpunkt und Spanne
6. Einstellung Nullpunkt und Spanne
Das Potentiometer zur Spanneeinstellung nur verstellen, wenn eine Kalibrierausstattung vorhanden ist,
die mindestens die dreifache Genauigkeit des Druckmessumformers aufweist.

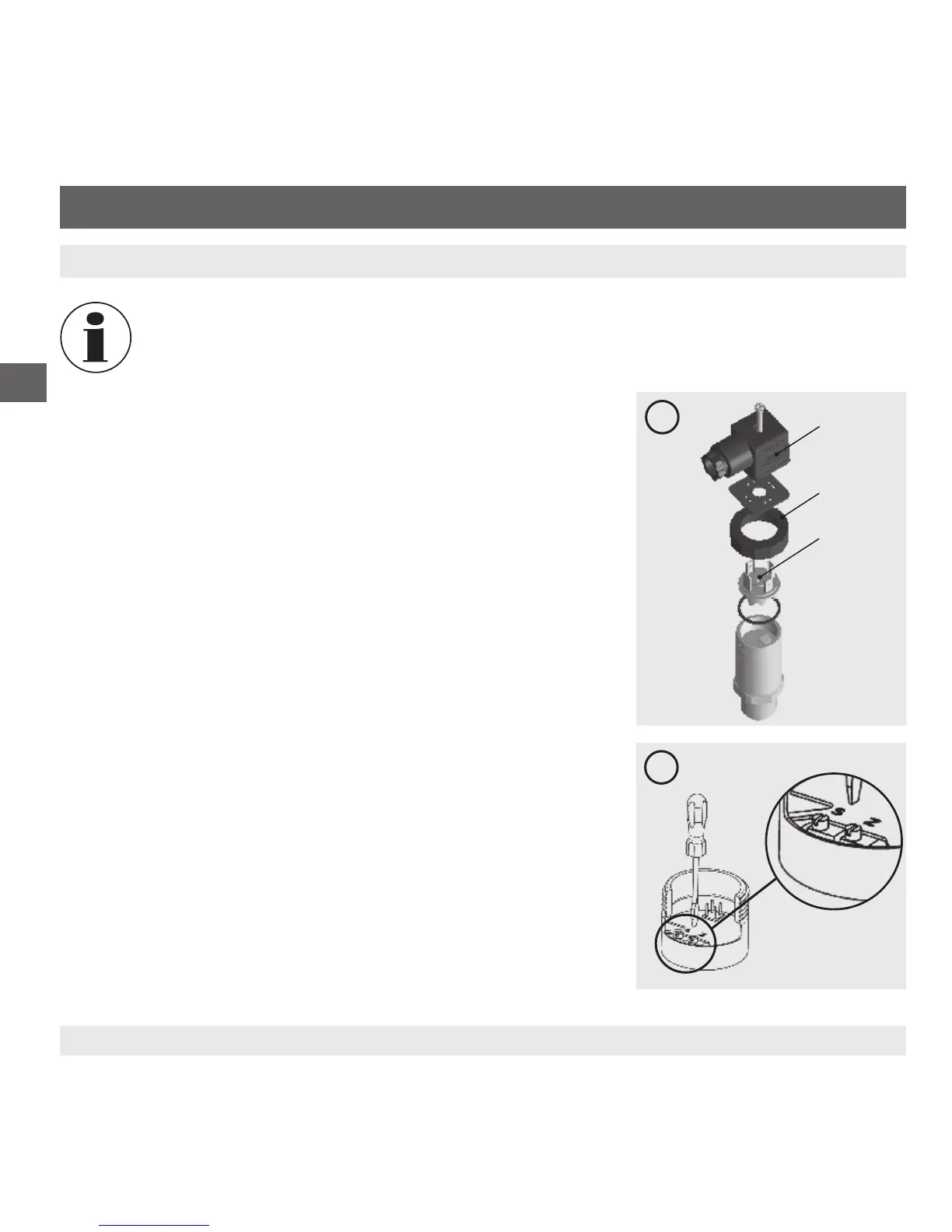

7.1Vorbereitung(AbbildungA)
Um Zugang zu den Potentiometern zu erhalten, das Gerät wie folgt önen:
■
Den elektrischen Anschluss  vom Gerät trennen.
■
Den Griring  lösen.
■
Den Gerätestecker  vorsichtig aus dem Gerät ziehen.
■
Den Gerätestecker  gemäß Anschlussschema mit der Hilfsenergie
und einer Anzeigeeinheit (z. B. Strommessgerät, Spannungsmessgerät)
verbinden.
7.2EinstellungNullpunkt(AbbildungB)
■
Den Messbereichsanfang anfahren.
■
Über das Potentiometer „Z“ das minimale Ausgangssignal justieren (z. B. 4
mA)
7.3EinstellungSpanne(AbbildungB)
■
Den Messbereichsendwert anfahren.
■
Über das Potentiometer „S“ das maximale Ausgangssignal justieren (z. B.
20 mA).
■
Den Nullpunkt überprüfen und bei Abweichung erneut justieren.
■
Den Vorgang solange wiederholen bis Nullpunkt und Spanne korrekt
eingestellt sind.



A
B
