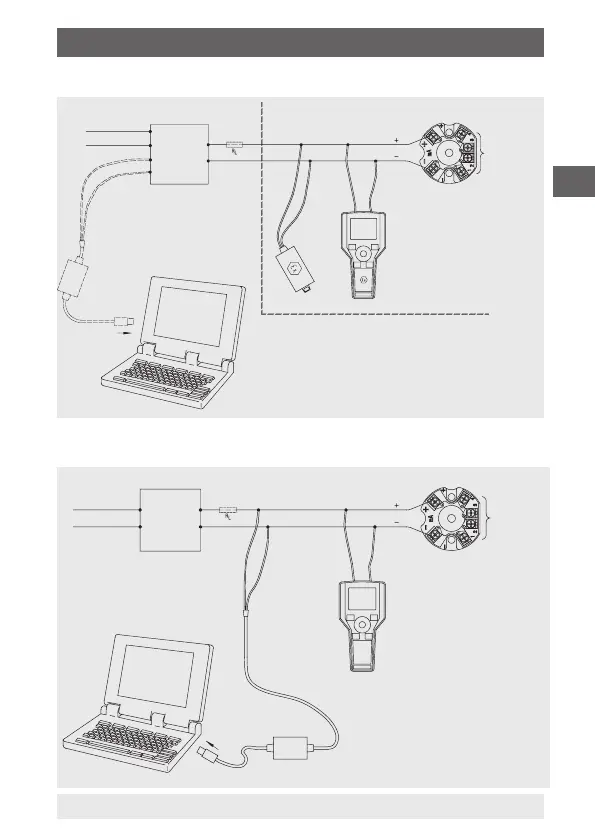

9.4.1 Typischer Anschluss im Ex-Bereich (Kopfversion)
9. Elektrische Anschlüsse
HART
®
Communicator
Transmitter
Ex-Bereich
Transmitter-
Speisegerät
24V
Sicherer Bereich
11242175.02
9.4.2 Typischer Anschluss im Ex-freien Bereich
HART®
Communicator
FSK-Modem
Transmitter
Ex-freier Bereich
Transmitter-
Speisegerät
24V
11242299.02
RS232-C
Bluetooth
Exia
USB
USBHART
®
-
Modem
Klemmen1-4:
Sensor,siehe
Belegungder
Anschluss-
klemmen
FallsRLimjeweiligenStromkreis
<250Ωist,mussRLdurchzuschalten
externerWiderständeaufmin.250Ω
erhöhtwerden.
RL=LastwiderstandfürHART
®
-
Kommunikation
RLmin.250Ω,max.1100Ω
Klemmen1-4:
Sensor,siehe
Belegungder
Anschluss-
klemmen
FallsRLimjeweiligenStromkreis<250Ω
ist,mussRLdurchzuschaltenexterner
Widerständeaufmin.250Ωerhöht
werden.
RL=Lastwiderstandfür
 HART®-Kommunikation
 RLmin.250Ω,max.1100Ω
