Русский
Инструкция по монтажу и эксплуатации Wilo-Drain TS/TSW 101
Установка в погруженном состоянии с воз-
можностью переноса
При мобильной установке насоса в погружен-
ном состоянии с патрубком для подключения
шланга его следует предохранить от падения
и смещения (например, закрепить цепью/тро-
сом с небольшим предварительным натяже-
нием).
УКАЗАНИЕ: При использовании в котлованах,
не имеющих стабильного дна, насос необхо-
димо установить на достаточно большой
пл
ите или подвесить в надлежащем положе-
нии на тросе или на цепи.
7.2 Подключение электричества
ОПАСНО! Угроза жизни!
При неквалифицированном выполнении
электроподключения существует угроза
жизни от удара электрическим током.
Выполнение электроподключения поручать
только электромонтеру, имеющему допуск
местного поставщика электроэнергии, и
в соответствии с действующими местными
предписаниями.
• Род тока и напряжение в се
ти до
лжны соот-
ветствовать данным на типовой табличке.
• Сетевой предохранитель: 10 A, инерционный.
• Заземлить установку в соответствии с предпи-
саниями.
• Рекомендуется установить (предоставляемое
заказчиком) устройство защитного отключе-
ния при перепаде напряжения для тока рас-
цепления 30 mA (при установке насоса на
открытом воздухе – обязательно!)
• Насос готов к включению в сеть.
Для подключения н
асоса к прибо
ру управле-
ния следует отсоединить штекер с защитным
контактом и подсоединить соединительный
кабель следующим образом ( см. Инструкцию
по монтажу и эксплуатации прибора
управления):
3-жильный соединительный кабель 3x1,0
мм²І
Розетку или прибор управления следует уста-
навливать в защищенном от затопления месте
и в сухом помещении.
8 Ввод в эксплуатацию
ОПАСНО! Опасность удара электрическим
током!
Запрещено применять насос для дренажа
плавательных/садовых бассейнов или
подобных объектов, если в воде находятся
люди.
ВНИМАНИЕ! Опасность повреждения обо-
рудования!
Скользящее торцевое уплотнение не должно
работать без смазки!
Сухой ход сокращает срок службы мотора и
скользящего торцевого уплотнения. В случае
повреждения скользящего торцевого уплот-
нения возможно попадание в пе
р
екачи-
ваемую жидкость небольшого количества
смазки.
• При заполнении шахты или при погружении
насоса в котлован необходимо следить за тем,
чтобы не была ограничена подвижность
поплавкового выключателя. Выключатель
должен отключить насос до того, как всасы-
вающие отверстия насоса начнут втягивать
воздух.
• После заполнения шахты и открывания запор-
ного венти
ля с напорной стороны (при нали-
чии) насос запускается автоматически, когда
будет достигнут уровень включения «h», и
выключается, как только система распознает
уровень выключения «h1».
• Не направлять струю воды, поступающей
вшахту, на фильтр всасывающего патрубка
насоса. Попавший вместе со струей воздух
может помешать процессу перекачивания
изапуску насоса.
• Максимальное количество воды, поступаю-
щей в шах
ту, не может
превышать производи-
тельность насоса. Во время ввода насоса
в эксплуатацию вести наблюдение за шахтой.
УКАЗАНИЕ: Если погружать насос в перекачи-
ваемую среду наклонно или с небольшим
наклоном, можно облегчить удаление воздуха
из насоса при первичном вводе в эксплуа-
тацию.
Изменение уровня включения для
поплавкового выключателя
Безупречное функционирование регулировки
уро
в
ня обеспечено в том случае, если соблю-
даются параметры, приведенные в таблице
в разд. 7.1 и на Рис. 2
Уровень включения (точку включения/выклю-
чения) можно изменить через свободный пла-
вающий кабель, переместив кабель внутри
клеммы (зажима), на ручке насоса.
УКАЗАНИЕ: Чтобы не повредить кабель по-
плавкового выключателя при настройке
уровня, следует ослабить клемму.

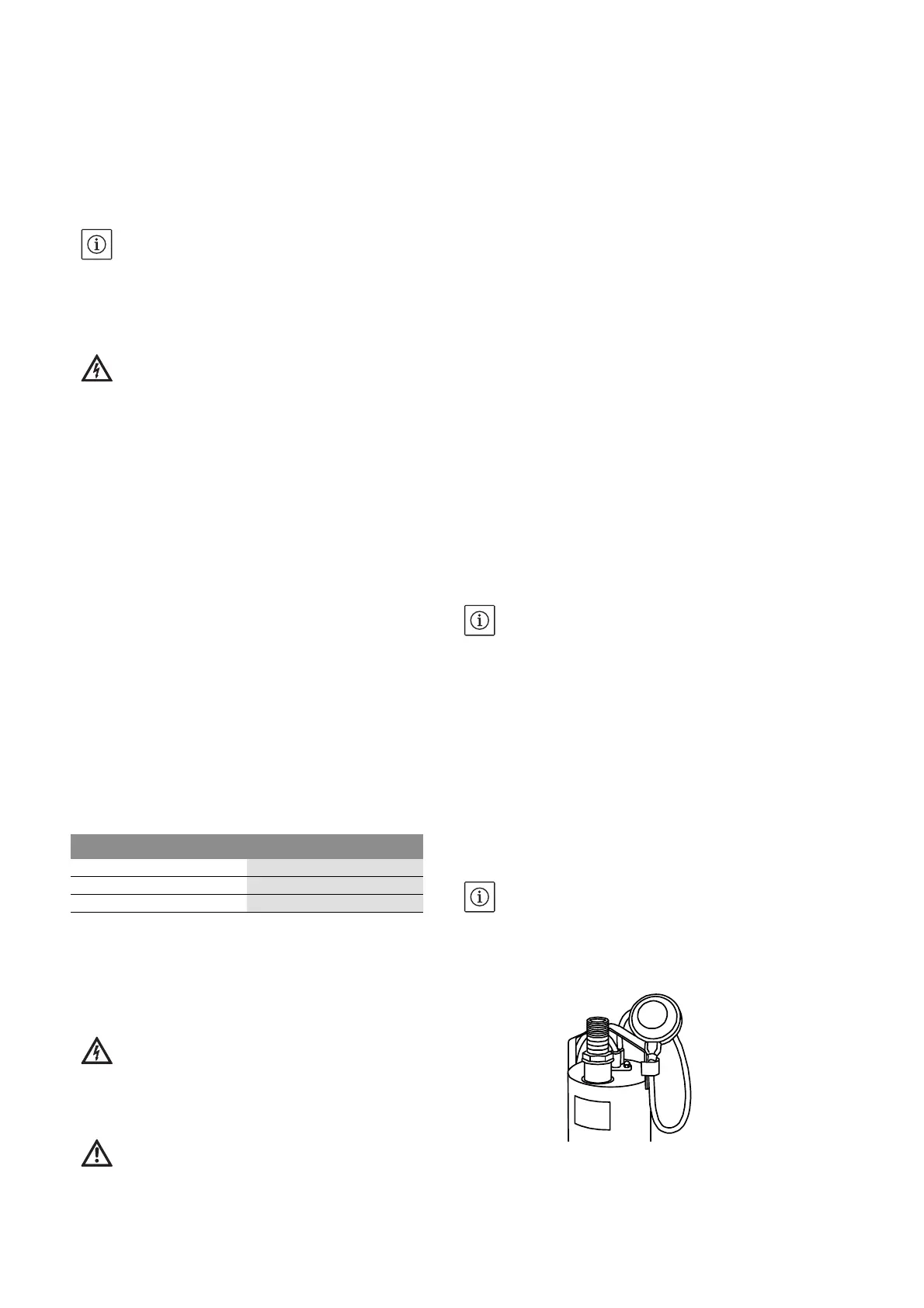

Ес
л
и требуется, подняв вверх поплавковый
выключатель, можно установить уровень
опорожнения до прибл. 8 мм (TSW: 18 мм).
Для этого нужно ослабить клемму (зажим)
поплавкового выключателя на ручке насоса.
Поднять поплавковый выключатель до ручки,
Цвет жилы Клемма
коричн.
L1
синий N
зелен./желт.
PE
