Die Umstellung auf andere Gasarten erfolgt in 4 Schritten:
Die Schritte sind einzuhalten, ansonsten Gefahr von Funktionsstörungen oder
Schäden an der Anlage.
Achtung
- Fortfahren mit der Regelungsumstellung nach Gasart
- Düsendrücke einstellen
- Kennzeichnung :
Aufkleber ausfüllen und neben Typenschild befestigen!
Hierfür entnehmen Sie bitte die Daten aus der Montage- und Wartungsanleitung!

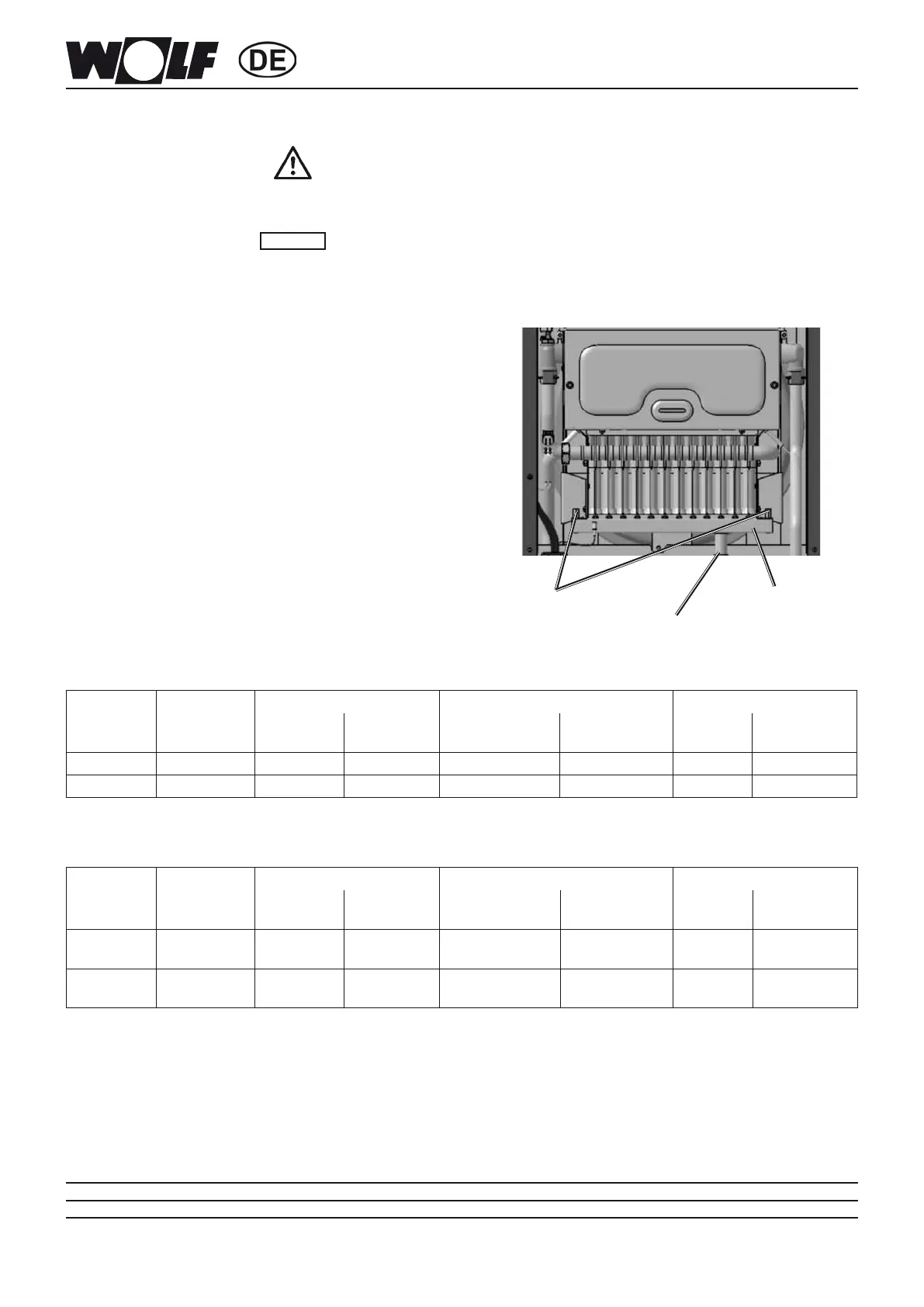

Düsenwechsel
- Gerät am Betriebsschalter ausschalten und Gerät span-
nungsfrei schalten
- Verkleidungsdeckel der Gastherme entfernen: Hierzu
Regelungsdeckel nach unten klappen, rechten und linken
Drehriegel entriegeln, Verkleidungsdeckel unten lösen und
oben aushängen.
- Gashahn schließen, auf Sicherheitshinweise achten und
Gasverschraubung am Gasverteilerbalken aufschrauben
- Befestigungsschrauben entfernen
- Gasverteilerbalken herausziehen
- Der Zusammenbau des Gerätes mit neuem Gasverteiler-
balken erfolgt in entsprechend umgekehrter Reihenfolge.
Düsenanzahl, Düsengröße
Heiztherme Düsenanzahl Erdgas E/H Flüssiggas Propan Erdgas LL
Düsen-
kennzahl
Düsen- Ø
mm
Düsen-
kennzahl
Düsen- Ø mm
Düsen-
kennzahl
Düsen- Ø mm
CGU-2(K) 18 090 0,90 060 0,60 110 1,10
CGU-2(K) 24 090 0,90 060 0,60 110 1,10
Düsenanzahl, Düsengröße
Heiztherme Düsenanzahl Erdgas E/H Flüssiggas Propan - Butan/Propan Erdgas LL
Düsen-
kennzahl
Düsen- Ø
mm
Düsen-
kennzahl
Düsen- Ø mm
Düsen-
kennzahl
Düsen- Ø mm
CGG-2(K) 18 087 0,87
16 x 057
2 x 060
16 x 0,57
2 x 0,60
100 1,00
CGG-2(K) 24 087 0,87
22 x 057
2 x 060
22 x 0,57
2 x 0,60
100 1,00
Umrüstanleitung auf andere Gasarten
CGU-2(K) / CGG-2(K)
Befestigungsschrauben
Gasverschraubung
Gasverteilerbalken
1. Wechsel Gasverteilerbalken
2. Regelungsumstellung nach Gasartenumstellung
3. Düsendruck prüfen und einstellen
4. Kennzeichnung
Änderungen vorbehalten!
